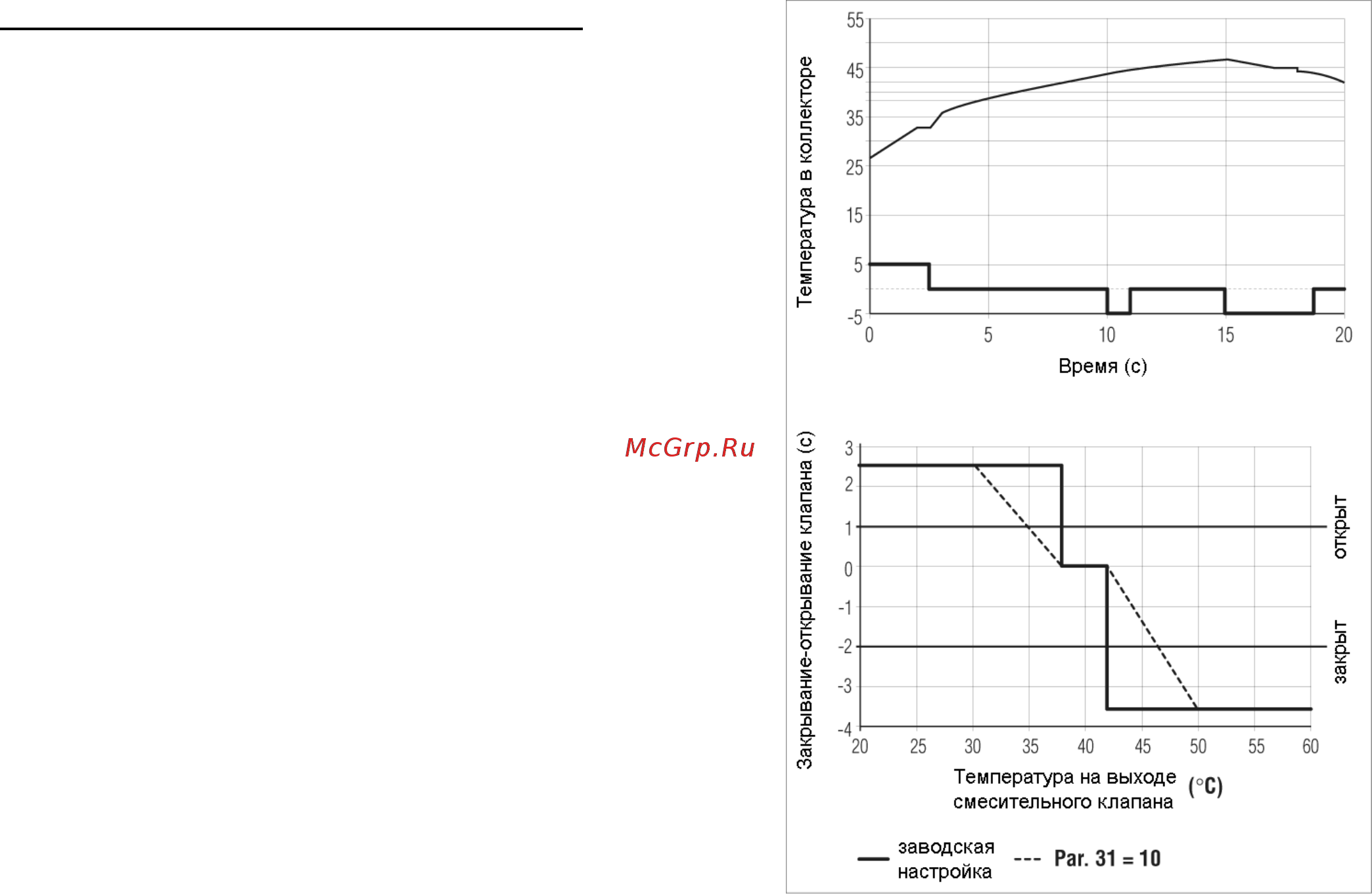

УПРАВЛЕНИЕ СМЕСИТЕЛЬНЫМ КЛАПАНОМ
Управление смесительным клапаном осуществляется с
помощью следующих параметров:
Mix_valve_step_open_time: параметр 28, заводская
настройка 5 с (шаговое время открывания смесительного
клапана)
Mix_valve_step_close_time: параметр 29, заводская
настройка 7 с (шаговое время закрывания смесительного
клапана)
Mix_valve_interval_time: параметр 30, заводская настройка
5 с (время интервала смесительного клапана)
Mix_valve_p_hyst: параметр 31, заводская настройка 2˚С
Mix_valve_still_hyst: параметр 32, заводская настройка 2˚С
Перед открываинем или закрыванием, клапан будет
ожидать в течение времени, заданного параметром 30.
Он открывается если:
T_low температура на входе < Setpoint_low – Параметр 32
Он закрывается если:
T_low температура на входе > Setpoint_low + Параметр 32
Внутри этого интервала клапан не меняет своего
положения.
Если:
T_low температура на входе < Setpoint_low – Параметр 31,
клапан открывается за время, равное половине от того
значения, которое установлено в параметре 28.
Если:
T_low температура на входе > Setpoint_low + Параметр 31,
клапан закрывается за время, равное половине от того
значения, которое установлено в параметре 29.
Функции защиты на Подчиненных платах (Slave)
Когда температура на выходе из котла > 90˚C в течение 5 секунд, Подчиненная плата (Slave) отключается
(№46).
Когда температура в обратном трубопроводе > 80˚C в течение 5 секунд, Подчиненная плата (Slave)
отключается (№47).
Когда температура отходящих дымовых газов > 80˚C в течение 5 секунд, Подчиненная плата (Slave)
отключается (№48), а вентилятор продолжает работать на максимальной скорости в течение 10 минут.
Подчиненная плата (Slave) может предохранять основной теплообменник от повреждений, которые он мог бы
получить из-за слабой циркуляции воды. Данная защита осуществляется датчиком протока по разнице
температур в подающей о обратной линиях.
При контроле на основании ∆Т используется параметр ∆Т_max (заводская настройка 35˚С). Ограничивается
мощность горелки, это происходит следующим образом:
Если ∆Т_max – 5˚C > ∆Т > ∆Т_max – 10˚C горелка работает в модуляционном режиме
Если ∆Т_max > ∆Т > ∆Т_max – 5˚C горелка работает на минимальной мощности
Если ∆Т > ∆Т_max горелка отключена
Кроме того, есть датчик, который защищает теплообменник в случае падения давления в контуре отопления
ниже 0,5 бар.
52
