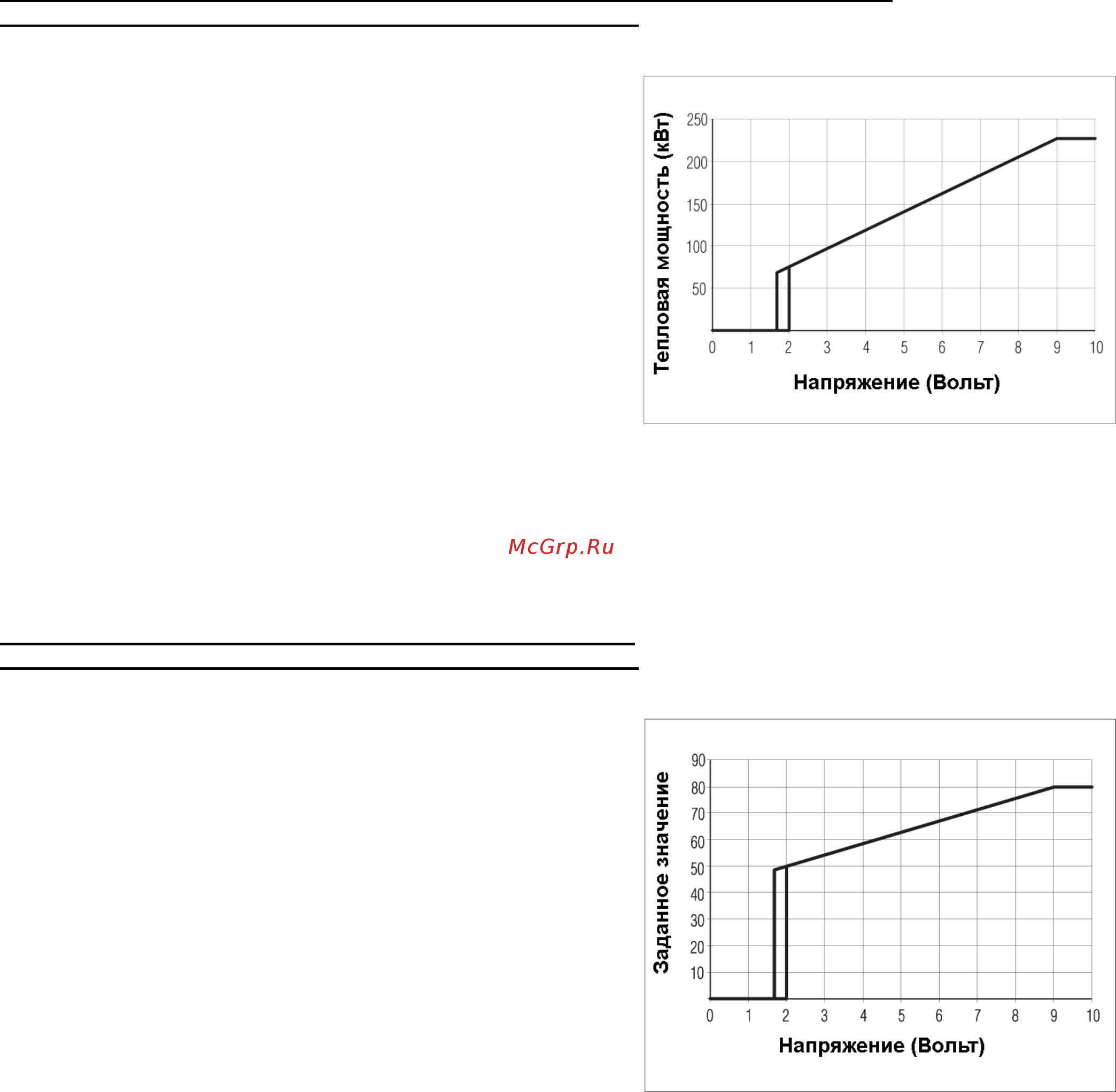

Управление отопительной нагрузкой в высокотемпературном контуре через аналоговый вход
(параметр 14 = 2 или 3)
Сигналы от регулятора температуры в помещении для высокотемпературного контура игнорируются при
формировании запроса на производство тепла, а входной сигнал используется для того, чтобы вычислять
мощность или заданное значение температуры в системе.
На Главной плате (Master) имеется всего один аналоговый вход (смотри клеммы 13-14 на электрической
схеме, изображенной на странице 34), и его можно также использовать для низкотемпературного контура
(параметр 22). Аналоговый вход можно использовать для обоих контуров.
АНАЛОГОВЫЙ ВХОД ДЛЯ ВЫЧИСЛЕНИЯ ТЕПЛОВОЙ МОЩНОСТИ, ПАРАМЕТР 14=2
(ПАРАМЕТР 22=2 ДЛЯ НИЗКОТЕМПЕРАТУРНЫХ КОНТУРОВ)
Запрос для высокотемпературного (низкотемпературного) контура формируется по следующим правилам:
0-2 Вольт, постоянный ток: Нет запроса от
высокотемпературного (низкотемпературного) контура
2-9 Вольт, постоянный ток: запрос на тепло
преобразуется в запрос на вырабатываемую мощность для
каждого Подчиненного (Slave). Напряжение на входе,
равное 2 вольт, соответствует минимальной мощности, 9
вольт – максимальной мощности (параметр 15). Мощность
в интервале от 2 до 9 вольт вычисляется по линейной
зависимости. Гистерезис для окончания запроса равен 0,2
Вольт, поэтому запрос активируется при напряжении
свыше 2 Вольт и прекращается при напряжении менее 1,8
Вольт.
Горелка включится при следующих условиях:
Температура на выходе из котла ≤ Setpoint_Ch_high (параметр 1) – Ch_high_mod_hist_on (параметр 19)
(Температура на выходе из котла ≤ Setpoint_Ch_low (параметр 3) – Ch_low_mod_hist_on (параметр 26))
Горелка остановится при следующих условиях:
Температура на выходе из котла > Setpoint_Ch_high (параметр 1) + Ch_high_hist_off (параметр 20)
(Температура на выходе из котла > Setpoint_Ch_low (параметр 3) + Ch_low_hist_off (параметр 27))
АНАЛОГОВЫЙ ВХОД ДЛЯ ТЕМПЕРАТУРЫ, ПАРАМЕТР 14=3
(ПАРАМЕТР 22=3 ДЛЯ НИЗКОТЕМПЕРАТУРНЫХ КОНТУРОВ)
Запрос для высокотемпературного (низкотемпературного) контура формируется по следующим правилам:
0-2 Вольт, постоянный ток: Нет запроса от
высокотемпературного (низкотемпературного) контура
2-9 Вольт, постоянный ток: запрос на тепло
преобразуется в запрос на вырабатываемую мощность для
каждого Подчиненного (Slave), по алгоритму PID_CH_high
(PID_CH_low). Напряжение на входе, равное 2 вольт,
соответствует заданному значению T_Ch_high_foot,
параметр 18 (T_Ch_low_foot, параметр 24), напряжение 9
вольт – заданному значению Setpoint_Ch_high, параметр 1
(Setpoint_Ch_low, параметр 3). Заданное значение для
напряжения в интервале от 2 до 9 вольт вычисляется по
линейной зависимости. Гистерезис для окончания запроса
равен 0,2 Вольт, поэтому запрос активируется при
напряжении свыше 2 Вольт и прекращается при
напряжении менее 1,8 Вольт.
Горелка включится при следующих условиях:
Температура на выходе из котла ≤ Setpoint_Ch_high (параметр 1) – Ch_high_hist_on (параметр 19)
(Температура на выходе из котла ≤ Setpoint_Ch_low (параметр 3) – Ch_low_mod_hist_on (параметр 26))
Горелка остановится при следующих условиях:
Температура на выходе из котла > Setpoint_Ch_high (параметр 1) + Ch_high_hist_off (параметр 20)
(Температура на выходе из котла > Setpoint_Ch_low (параметр 3) + Ch_low_hist_off (параметр 27))
