Beretta Power plus 50 M [11/72] Расположение датчиков
![Beretta POWER PLUS 100 M [11/72] Расположение датчиков](/views2/1421730/page11/bgb.png)

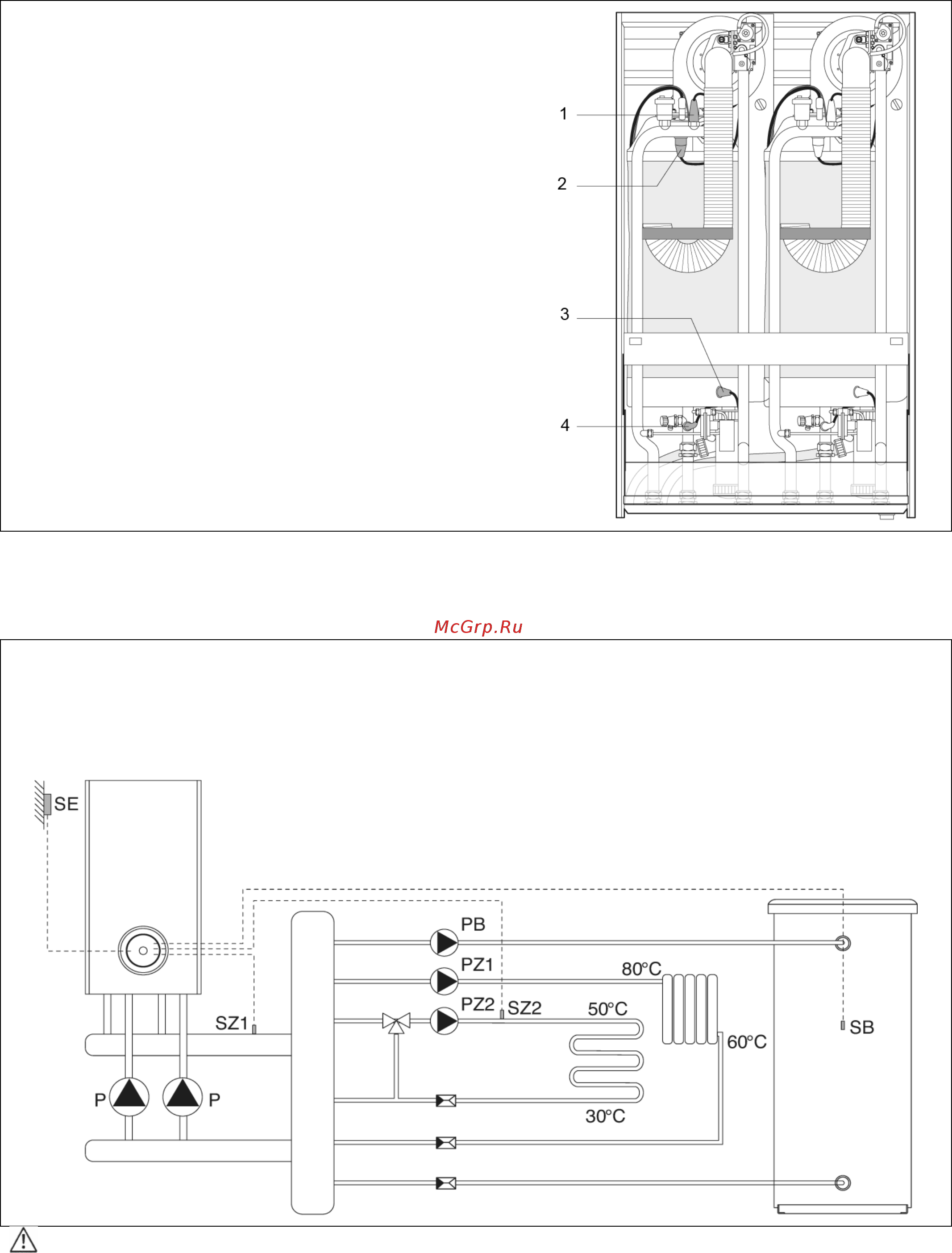

Расположение датчиков
На каждом отопительном агрегате установлены следующие датчики/термостаты:
1 – Датчик подающего трубопровода системы отопления
2 – Предохранительный термостат
3 – Датчик дымовых газов
4 – Датчик обратного трубопровода системы отопления
Насосы
Котел POWER PLUS поставляется без насоса, который должен быть установлен в системе.
При подборе производительности насоса, придерживайтесь схемы, приведенной далее.
Конфигурация с нагнетательными насосами
Напор на выходе котла: 6 м вод. столба
Расход воды через котел: 2 м
3
/ч для каждого
отопительного агрегата
На каждый отопительный агрегат
рекомендуется установить насос ТИПА А.
PB – насос ГВС
PZ1 – Насос контура 1 (высокая температура)
PZ2 – Насос контура 2 (низкая температура)
SZ1 – Датчик контура 1
SZ2 – Датчик контура 2
SB – Датчик ГВС
SE – Уличный датчик
Установите датчики SZ1, SZ2, SB в специальных гильзах для датчиков (находятся вне котла).
11
