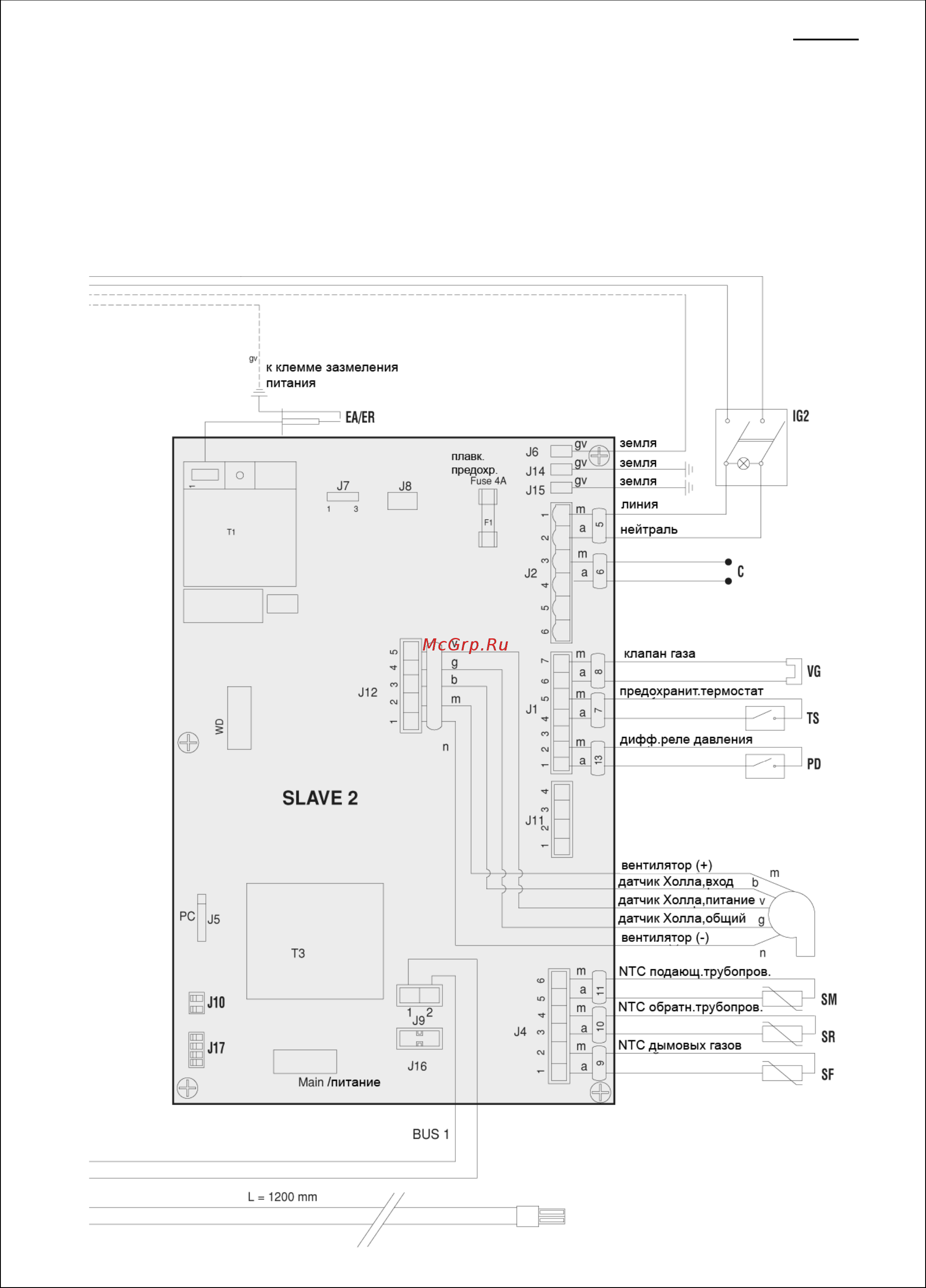

VG - газовый клапан
TS - предохранительный термостат
PD - дифференциальное реле давления воды
SM - датчик подающего трубопровода
SR - датчик обратного трубопровода
SF - датчик дымовых газов
EA/ER электрод розжига/обнаружения пламени
C - кабель для подключения к циркуляционному насосу (аксессуар)
IG - главный выключатель котла
IG1 - выключатель ПЕРВОГО котлоагрегата
IG2 - выключатель ВТОРОГО котлоагрегата
J10/J17 - Микропереключатели для задания адреса (смотри страницу 54)
Шина с разъемом «мама» для соединения
с другим котлом модели 100S
16
