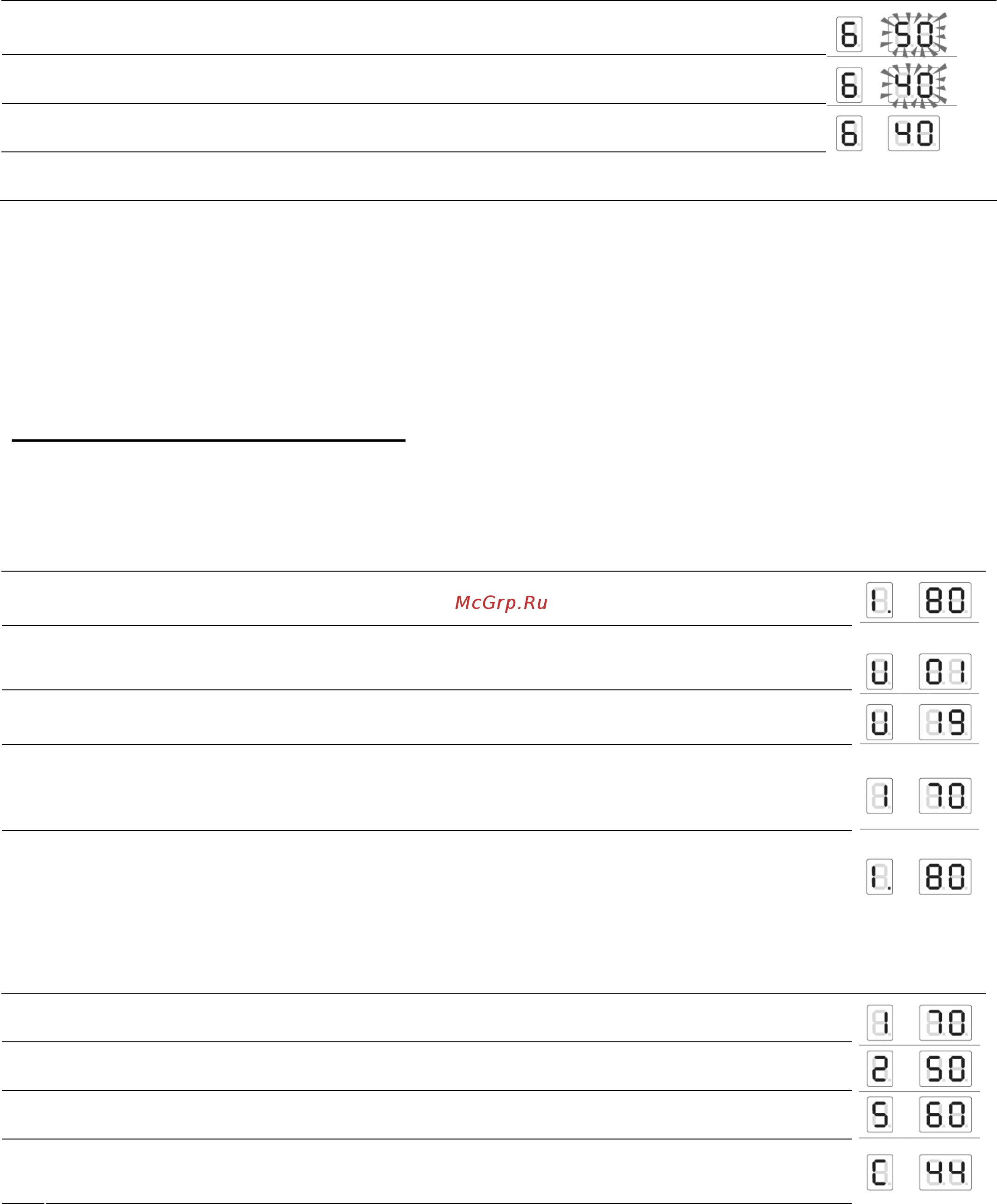

Процедура Дисплей
3
Нажмите кнопку “Set/esc”
4
Нажмите кнопку «-», чтобы изменить заданное значение до нужной величины.
Например: 40˚С.
5
Нажмите кнопку “ОК”, чтобы сохранить новое значение
6
Через 3 секунды снова вернется режим Отображения, при этом уже будет
задействовано новое заданное значение.
Если после нажатия кнопки “Set/esc” в течение 10 секунд не будет сделано никаких изменений (поскольку
требуемое значение уже установлено), электронная плата вернется в режим Отображения.
Если после нажатия кнопок «+» и «-» в течение 1 минуты не будет нажат никакой другой кнопки, электронная
плата вернется в режим Отображения. В этом случае новое значение не будет сохранено.
РЕЖИМ МОНИТОРИНГА (MONITOR)
Нажмите кнопку “Set/sec”, и удерживайте ее нажатой в течение 5 секунд, чтобы перейти в режим «Монитор»
(Monitor). Этот режим служит для того, чтобы проверит рабочие значения каждого отдельного агрегата в
системе (адреса с 1 по 60).
Операция Дисплей
1
Котел работает с температурой в высокотемпературном контуре равной 80˚С.
2
Нажмите кнопку “Set/esc”, и удерживайте ее нажатой в течение 5 секунд. На дисплее
отображается, что можно считать значения и режим работы агрегата 1.
3 Нажимайте кнопки «+» и «-», чтобы пройти по параметрам нужного агрегата и отобразить
их значения.
4 Нажмите кнопку «©», чтобы отобразить на дисплее 1-е значение выбранного агрегата.
Еще раз нажмите кнопку «©», чтобы отобразить следующие значения.
Например : температура в подающем трубопроводе = 70˚С
5
Для того чтобы выйти из режима «Монитор», Нажмите кнопку “Set/esc”. Если в течение 5
минут не будет нажато никакой другой кнопки, или не будет выполнено никакой
операции, вернется режим «Дисплей».
Нажмите кнопку «©», чтобы отобразить следующие значения для данного агрегата:
Значение Дисплей
1
Температура в подающем трубопроводе. Например: 70˚С
2
Температура в обратном трубопроводе. Например: 50˚С
3
Температура дымовых газов. Например: 60˚С
4 Ток ионизации (коэффициент от 0 до 99)
Например: ток ионизации, коэффициент 44
