Принципы работы
Панель управления на Котле POWER PLUS модели 50 М и 100 М выполняет следующие функции управления:
− Функция приоритета горячей сантехнической воды
, когда поступает запрос на производство горячей
сантехнической воды, главная плата Master может также обслуживать контур высокой или низкой
температуры.
− Функция защиты о замерзания
, активирована также и в режиме ожидания, включает насос на
высокотемпературном контуре и насос на кольцевом контуре, если температура в коллекторе опускается
ниже 5˚С.
Если установлен датчик уличной температуры, насос включается когда уличная температура опускается
ниже 3˚С.
Если через 10 минут температура в коллекторе ниже 5˚С, включится на максимальную мощность одна
горелка и будет работать до тех пор, пока температура в коллекторе не достигнет 20˚С.
Если через 10 минут температура в коллекторе превышает 5˚С, а уличная температура ниже 3˚С, насосы
будут работать до тех пор, пока уличная температура не превысит это значение.
− Функция рассеивания тепла
, насосы в высокотемпературном и низкотемпературном контурах остаются
включенными в течение 5 минут после того, как отключится последняя горелка. Время ожидания перед
отключением циркуляционного насоса составляет 6 минут. Когда последняя горелка погаснет, насос
отключится, только если нет запроса от комнатного терморегулятора.
− Функция работы в каскаде
: управление вырабатываемой системой мощностью, можно задать минимальное
и максимальное количество включаемых горелок.
− Функция управления включением/отключением горелки
: в обоих режимах работы в каскаде, имеется
функция, ограничивающая количество розжигов и отключений горелок в том случае, когда потребление
тепла невелико.

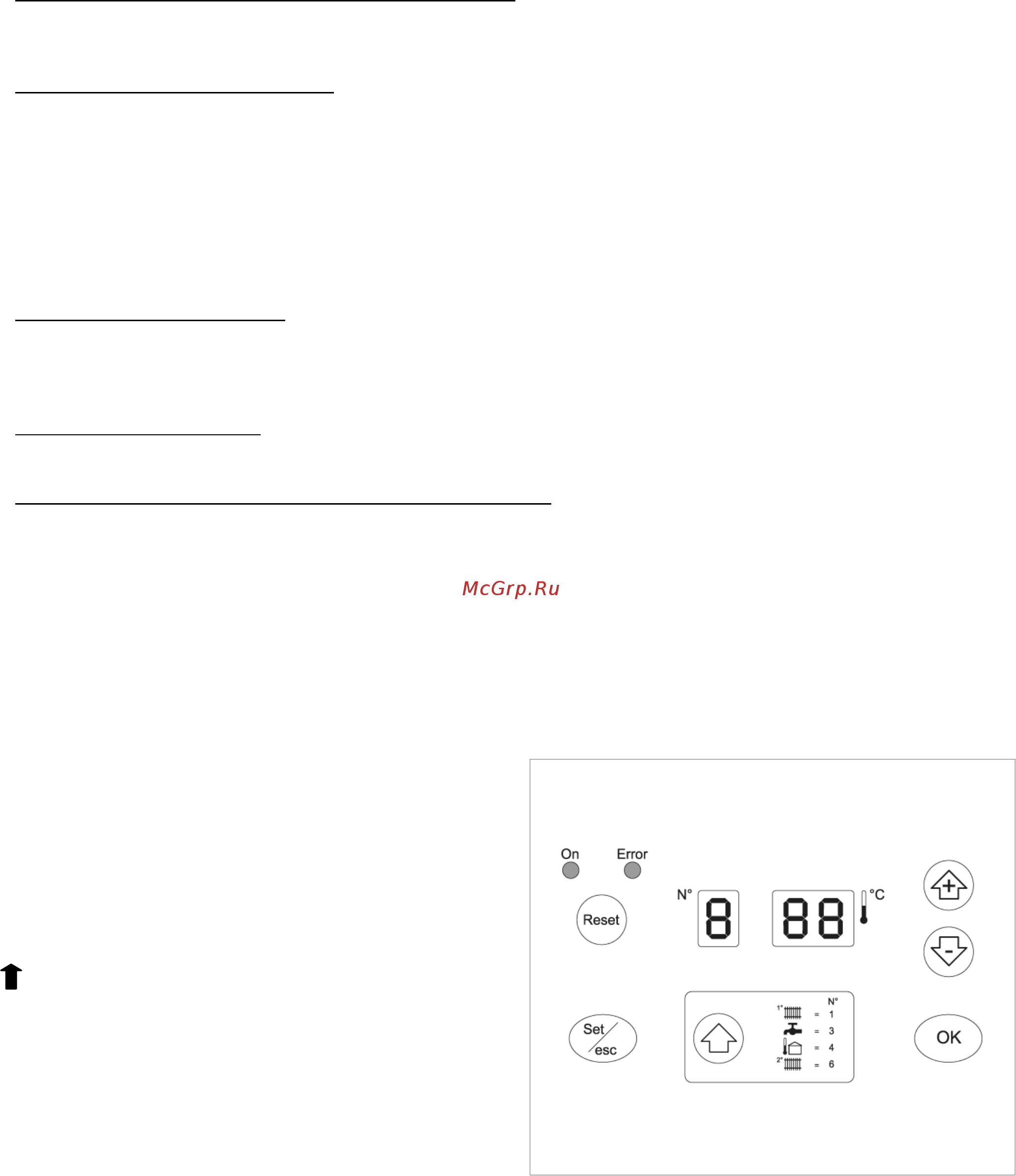

Интерфейс пользователя
В различных режимах кнопки на панели управления POWER PLUS 50 M и 100 М выполняют различные
функции. Например, сочетание двух кнопок соответствует какой-либо специальной функции. Можно
активировать различные функции, нажимая на кнопку коротким нажатием, либо удерживая ее более 5 секунд.
Reset (сброс)
Данная кнопка перезапускает электронную плату
после постоянной аварийной остановки.
Set/esc
Данная кнопка используется для входа в режим
настройки параметров и режим монитора на каждом
отдельном агрегате.
Данная кнопка используется для отображения
рабочего состояния различных контуров, которыми
управляет Главная плата (Master).
+ и –
Эти кнопки увеличивают или уменьшают значения
параметров.
OK
Сохранение новых значений.
18
