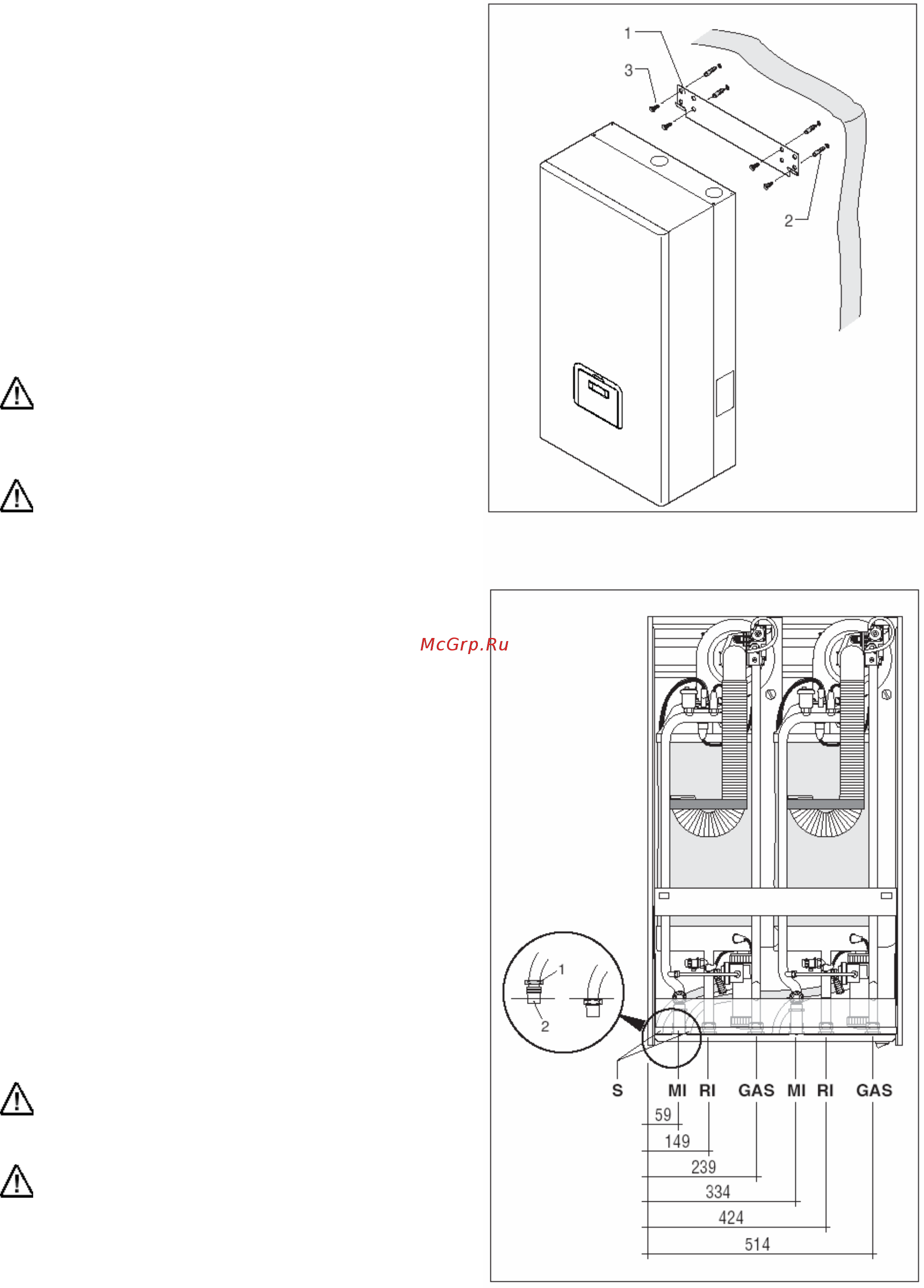

Монтаж котла
Котел POWER PLUS должен быть прикреплен к прочной
кирпичной стене с помощью кронштейна (1),
Для монтажа:
− Расположите кронштейн (1) на стене, на высоте
приблизительно 200 см от уровня пола.
Воспользуйтесь спиртовым уровнем, чтобы
убедиться в том, что крепежные отверстия
располагаются на горизонтальной линии
− Разметьте на стене отверстия для крепления
− Просверлите отверстия и вставьте расширяющиеся
дюбели (2)
− Закрепите кронштейн на стене с помощью винтов
(3)
− Повесьте котел на кронштейн
Необходимо выбрать высоту монтажа котла
таким образом, чтобы упростить работы по
демонтажу и техническому обслуживанию.
Котел POWER PLUS не предназначен для
установке на улице.
Гидравлические подключения
Котлы POWER PLUS спроектированы и изготовлены
для установки в системы отопления и производства
горячей сантехнической воды. Штуцеры для
присоединения воды имеют следующие характеристики:
MI - Подающий трубопровод системы отопления 1’
RI - Обратный трубопровод системы отопления 1’
Gas - Подача газа 3/4"
СЛИВ КОНДЕНСАТА
Найдите отверстие слива конденсата (S), которое
находится в дне котла, после чего:
− Снимите круглую гайку (гайки)
− Пропустите гибкий шланг (2) через отверстие и
закрутите круглую гайку снаружи
Проведите слив конденсата в дренажный коллектор или
нейтрализатор, там, где он должен быть установлен, в
соответствии с действующим законодательством.
Производитель не несет ответственности за
какой-либо ущерб, вызванный тем, что не
была установлена трубка слива конденсата.
Трубка слива конденсата должна быть
водонепроницаемой.
27
