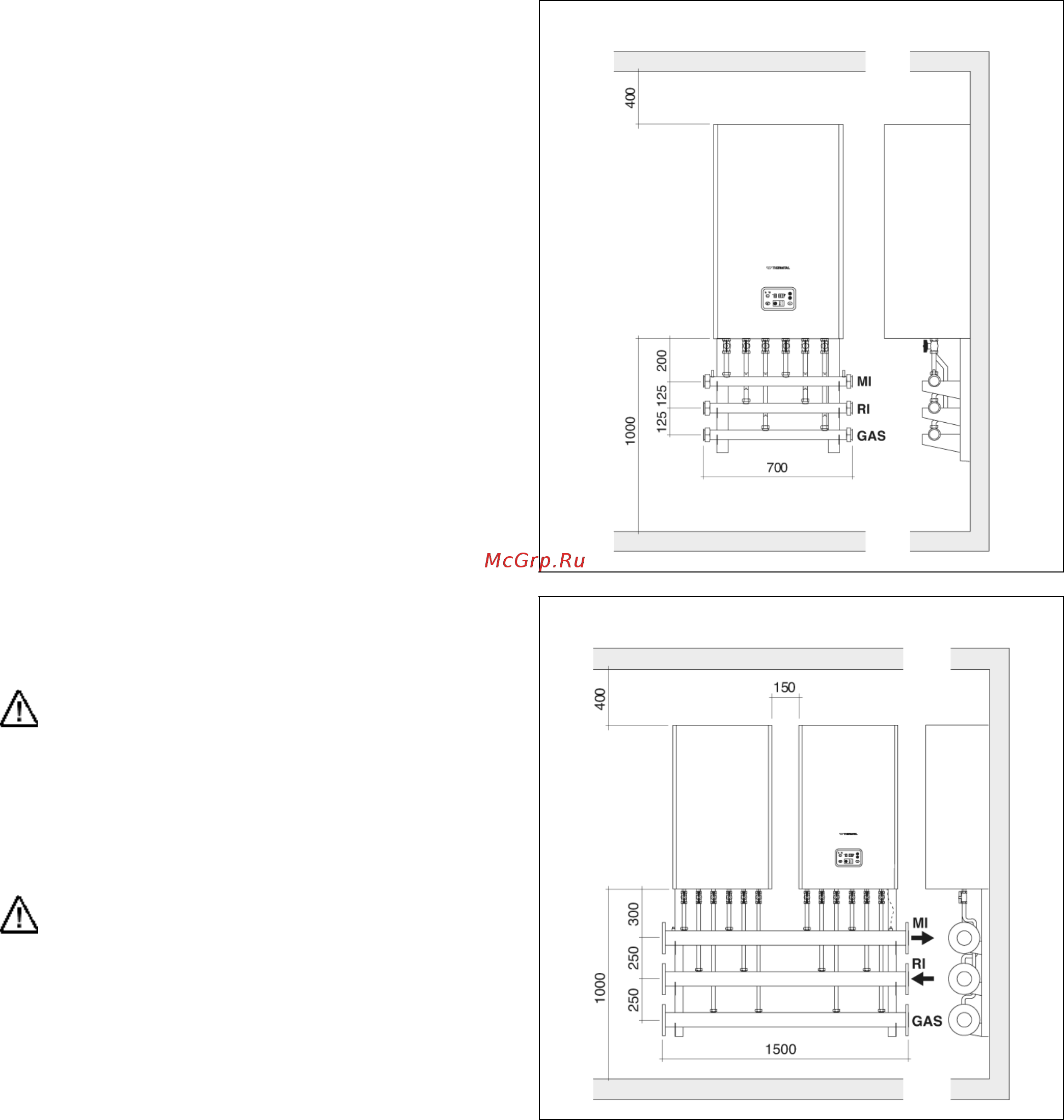

КОМПЛЕКТ КОЛЛЕКТОРОВ (20017226)
Комплекты коллекторов для гидравлических
подключений
Для того чтобы упростить гидравлические
подключения, существует два дополнительных
комплекта, в которые входят коллекторы воды и
крепежные кронштейны:
Комплект коллекторов для систем мощностью до
100 кВт (код 20017226)
1 коллектор для газа, диаметр 45 мм
1 коллектор для подающего трубопровода системы
отопления, диаметр 45 мм
1 коллектор для обратного трубопровода системы
отопления, диаметр 45 мм
Фитинги имеют внутреннюю резьбу 2’
Комплект коллекторов для систем мощностью
свыше 100 кВт (код 20009439)
1 коллектор газа, диаметр 3’
1 коллектор для подающего трубопровода системы
отопления, диаметр 3’
1 коллектор для обратного трубопровода системы
отопления, диаметр 3’
Трубы с фланцевыми соединениями DN 80-PN 6
В качестве Главного котла (Master)
запрограммируйте, тот агрегат, который
ближе всего находится к подающему
трубопроводу системы отопления, чтобы
минимизировать длину проводов, идущих к
насосам, датчику на подающем трубопроводе
и датчику бойлера накопительного типа, если
таковой имеется.
Датчик подающего трубопровода необходимо
установить в гнездо, ближайшее к выходу
подающего трубопровода системы
отопления, в направлении течения потока
воды.
КОМПЛЕКТ КОЛЛЕКТОРОВ (20009439)
28
