Регулировки
Котел POWER PLUS поставляется для работы на природном газе G20, что указано на табличке с
техническими характеристиками, и он уже регулируется на заводе изготовителе.
Тем не менее, регулировки необходимо выполнить еще раз, например, после специальных операций по
техническому обслуживанию, замены газового клапана, после перехода с газа G20 на G30-G31 или наоборот.
Необходимо выполнить следующую последовательность действий.

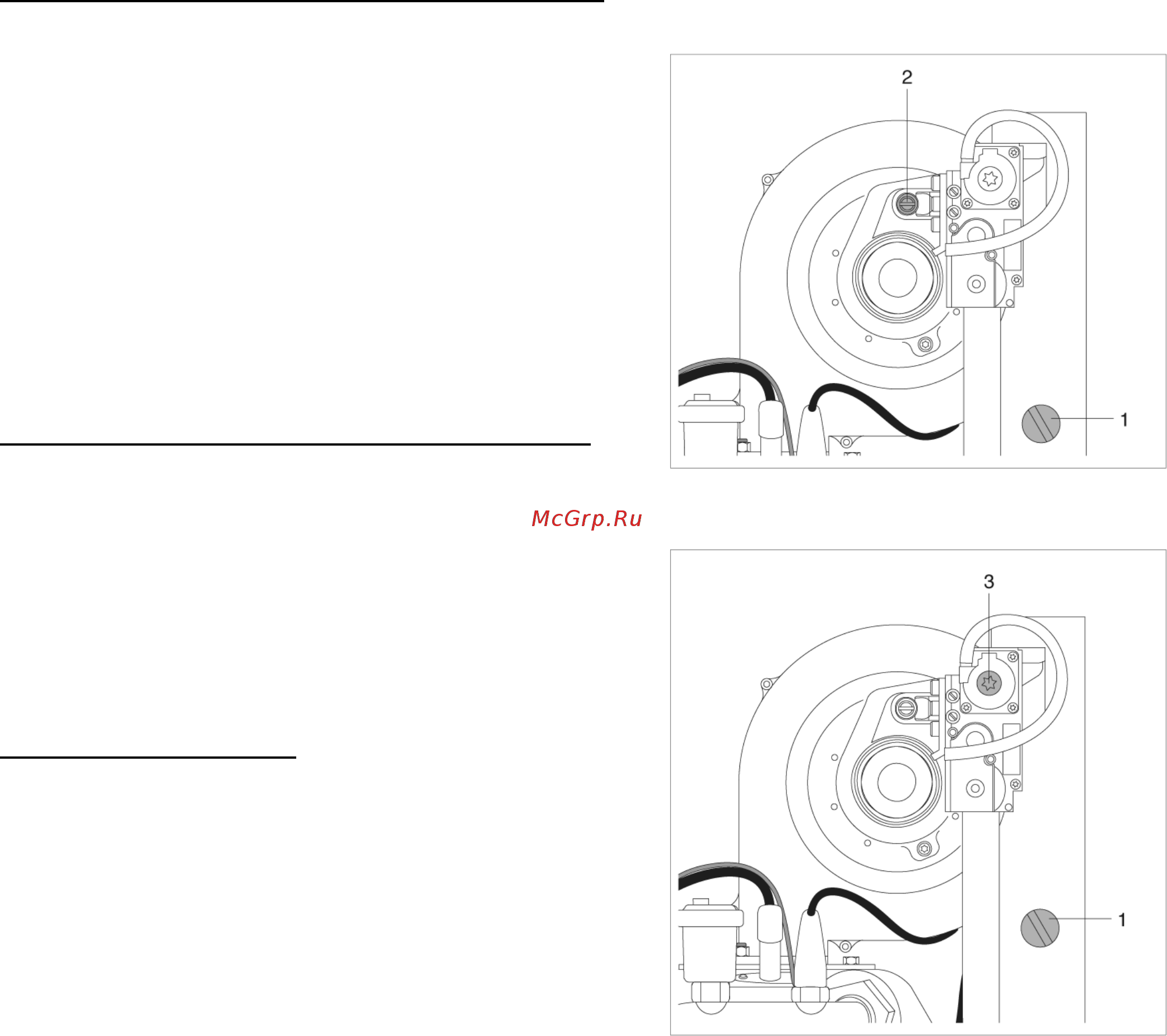

РЕГУЛИРОВКА СО2 НА МАКСИМАЛЬНОЙ МОЩНОСТИ
− Одновременно нажмите кнопки “Set/esc” и “+” и
удерживайте их нажатыми в течение 5 секунд.
− Измените установку на комнатном регуляторе
температуры, чтобы котел включился. Котел начнет
работать на максимальной мощности, а на дисплее
будет отображаться символ «Н», а за ним –
температура в подающем трубопроводе (функция
прочистки дымохода).
− Отвинтите заглушку (1) и вставьте датчик
газоанализатора.
− Отрегулируйте значение СО2, поворачивая отверткой
регулировочный винт (2), расположенный на
вентиляторе (при повороте винта по часовой
стрелке, значение СО2 уменьшается), так чтобы
оно равнялось 9,3% для G20 и 10,4% - для G30-G31.
РЕГУЛИРОВКА СО2 НА МИНИМАЛЬНОЙ МОЩНОСТИ
− Одновременно нажмите кнопки “Set/esc” и “-” и
удерживайте их нажатыми в течение 5 секунд.
− Котел начнет работать на минимальной мощности, а
на дисплее будет отображаться символ «L», а за ним
– температура в подающем трубопроводе.
− Отрегулируйте значение СО2, поворачивая отверткой
регулировочный винт (3), расположенный на
вентиляторе (при повороте винта против часовой
стрелки, значение СО2 уменьшается), так чтобы
оно равнялось 9,3% для G20 и 10,4% - для G30-G31.
ПРОВЕРКА РЕГУЛИРОВКИ
− Одновременно нажмите кнопки “Set/esc” и “+” и
удерживайте их нажатыми в течение 5 секунд.
Проверьте значение СО2 при работе на
максимальной мощности (9,3% для G20 и 10,4% - для
G30-G31). Затем нажмите кнопки “Set/esc” и “-” и
удерживайте их нажатыми в течение 5 секунд.
Проверьте значение СО2 на минимальной мощности,
( 9,3% для G20 и 10,4% - для G30-G31).
После того как проверки будут завершены, выполните
следующую последовательность действий:
− Остановите функцию прочистки дымохода, нажав
кнопку «ОК».
− Отрегулируйте комнатный регулятор температуры
таким образом, чтобы котел остановился.
− Выньте датчик анализатора и аккуратно затяните
заглушку (1).
62
