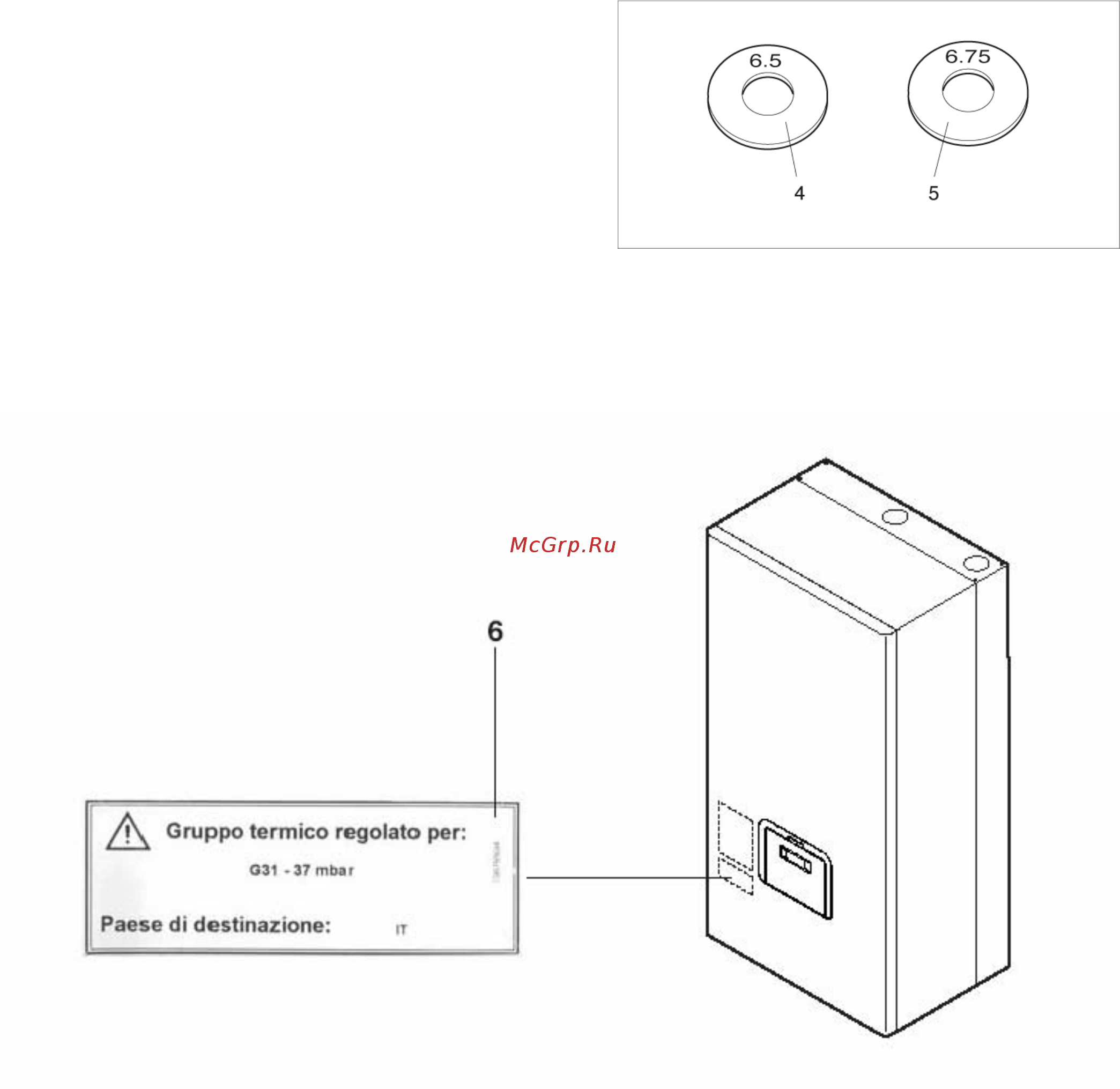

− Установите форсунку газа и уплотнение. Если
система работает на метане, то мембраны нет.
− Замените тарированную мембрану, установленную
на газовом клапане, на мембрану (4), которая
находится в комплекте для перехода на другой газ,
и которая отмечена знаком “6.5”.
Только в том случае, когда котел работает на смеси
газов, которые вызывают проблемы при розжиге,
используйте мембрану, (5), отмеченную знаком
“6.75”.
− Установите клапан газа на место.
− Наклейте стикер (6) для G30-G31, которая входит в
состав набора для перехода на другой газ, на
внутреннюю сторону облицовки, и снимите стикер с
обозначением G20.
− Снимите этикетку (7) для газа G20 с боковой рамы.
После того как комплект аксессуаров для перехода на другой тип газа будет установлен, проверьте
следующее:
− Соединения должны быть герметичными
− Необходимо выполнить все операции по настройке, описанные в главе «Регулировки», который идет
далее.
61
