Beretta Power plus 50 M [19/72] Режим отображения
![Beretta POWER PLUS 100 M [19/72] Режим отображения](/views2/1421730/page19/bg13.png)

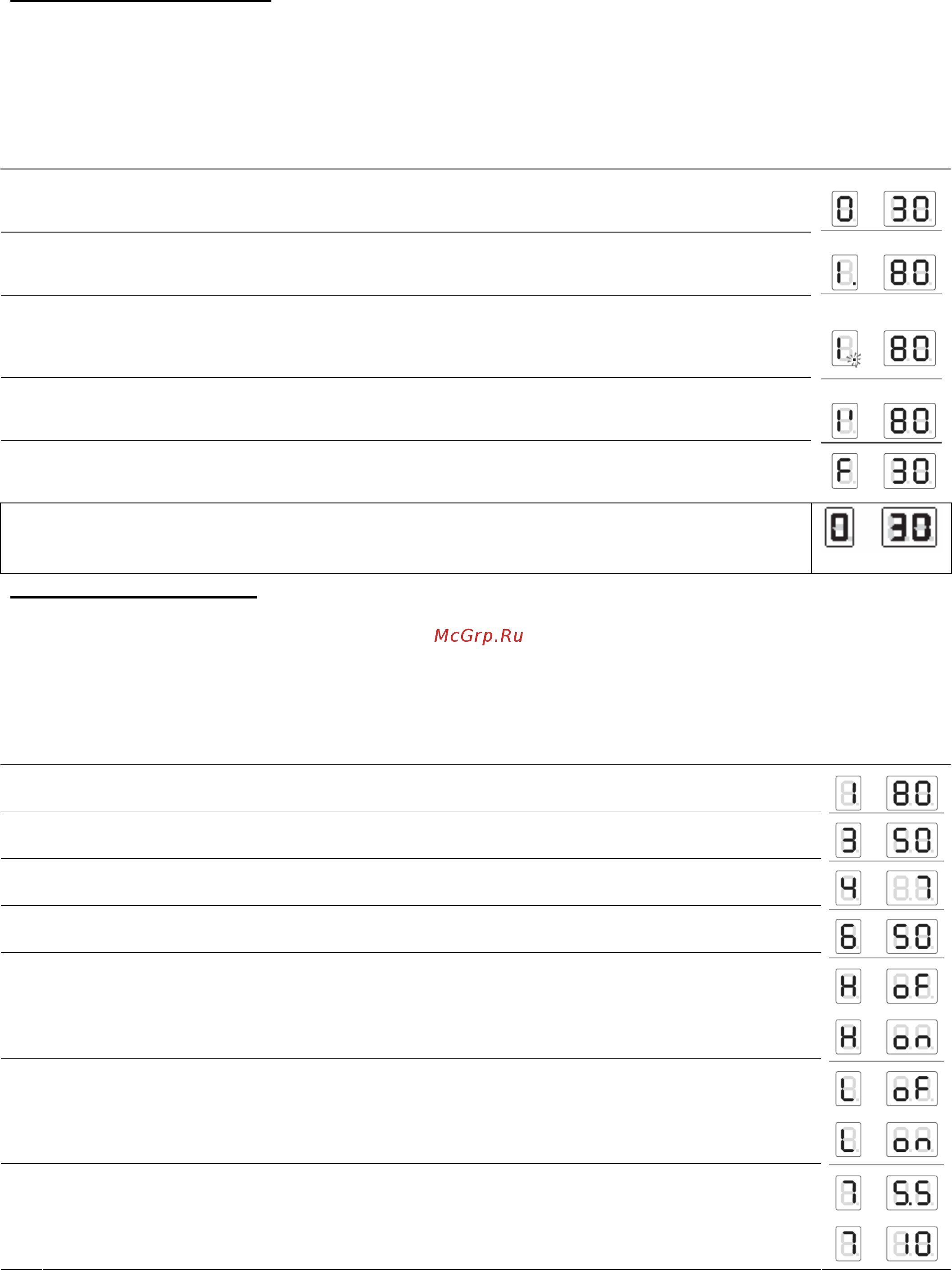

РЕЖИМ ОТОБРАЖЕНИЯ
Красный светодиод (смотри поз.5 на странице 17) загорается в случае обнаружения неисправностей, которые
вызывают постоянную аварийную остановку отопительного агрегата (можно вернуться в обычный режим
работы, только нажав кнопку reset на устройстве Master или на устройстве Slave).
Дисплей, состоящий из 3 цифр, каждая из которых состоит из семи сегментов, отображает состояние системы:
Состояние системы Дисплей
Нет запроса от системы центрального отопления или системы ГВС.
Две цифры на правом дисплее обозначают температуру в подающем трубопроводе Т1.
Например: Т1 = 30˚С.
Запрос от контура 1 или одновременно от контуров 1 и 2.
Две цифры на правом дисплее обозначают температуру в подающем трубопроводе Т1.
Например: Т1 = 80˚С.
Запрос от контура ГВС или совмещенная работа в параллельном режиме.
Две цифры на правом дисплее обозначают температуру в подающем трубопроводе Т1.
Например: Т1 = 80˚С. десятичная точка после 1-й цифры слева будет мигать.
Запрос от контура 2.
Две цифры на правом дисплее обозначают температуру в подающем трубопроводе Т1.
Например: Т1 = 80˚С.
Функция защиты от замерзания.
Отсутствует запрос на включение котла
(Две цифры на правом дисплее обозначают температуру в подающем трубопроводе Т1
Например: Т1 = 30˚С.
РЕЖИМ СЧИТЫВАНИЯ
(ЗНАЧЕНИЯ ТЕМПЕРАТУРЫ И РЕЖИМ РАБОТЫ РАЗЛИЧНЫХ КОНТУРОВ)
Нажмите кнопку «©», чтобы пробежать вперед и отобразить значения, заданные для каждого отдельного
контура.
Перечисленные далее значения будут отображаться именно в такой последовательности при нажатии кнопки
«©».
Состояние системы Дисплей
1
Температура в подающем трубопроводе Т1 в высокотемпературном контуре.
Например: Т1 = 80˚С.
2
Температура Горячей Сантехнической воды Т3.
Например: температура в бойлере = 50˚С.
3
Уличная температура Т4. Например: Т4 = 7˚С
4
Температура в подающем трубопроводе во 2-м контуре или температура в
низкотемпературном контуре Т6.
5
Комнатный терморегулятор в 1-м контуре, замкнут или разомкнут.
OFF = контакт разомкнут
ON = контакт замкнут
6
Комнатный терморегулятор во 2-м контуре, замкнут или разомкнут.
OFF = контакт разомкнут
ON = контакт замкнут
7
0-10В аналоговый вход
Например, 5,5В 10В
19
