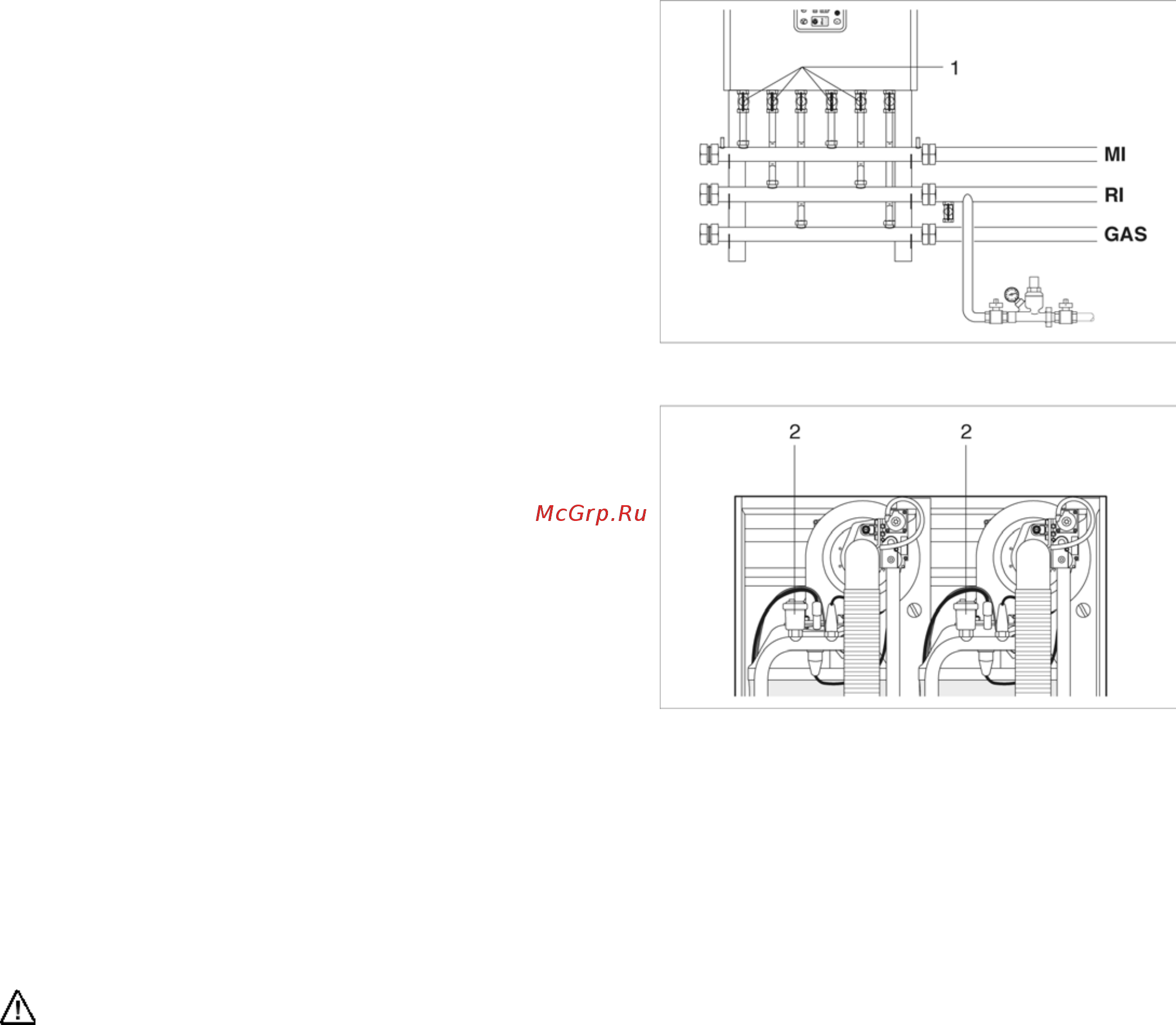

Заполнение и слив воды из системы
Котел POWER PLUS не оборудован автоматически
клапаном заливки воды, который можно установить на
обратном трубопроводе системы отопления.
ЗАЛИВКА ВОДЫ
-откройте вентили (1), установленные на штуцерах
подводки воды к котлу;
- Отвинтите крышки автоматических воздушных
клапанов/а (2) на два или три оборота;
- Откройте заливочный клапан системы отопления и
держите его открытым до тех пор, пока давление,
отображаемое на манометре, не достигнет 1,5 бар.
- Снова закройте заливной клапан.
Воздух удаляется из котла POWER PLUS
автоматически, через автоматический воздушный
клапан/ы, установленный наверху котлоагрегата.
Убедитесь в том, что крышка клапана открыта.
35
