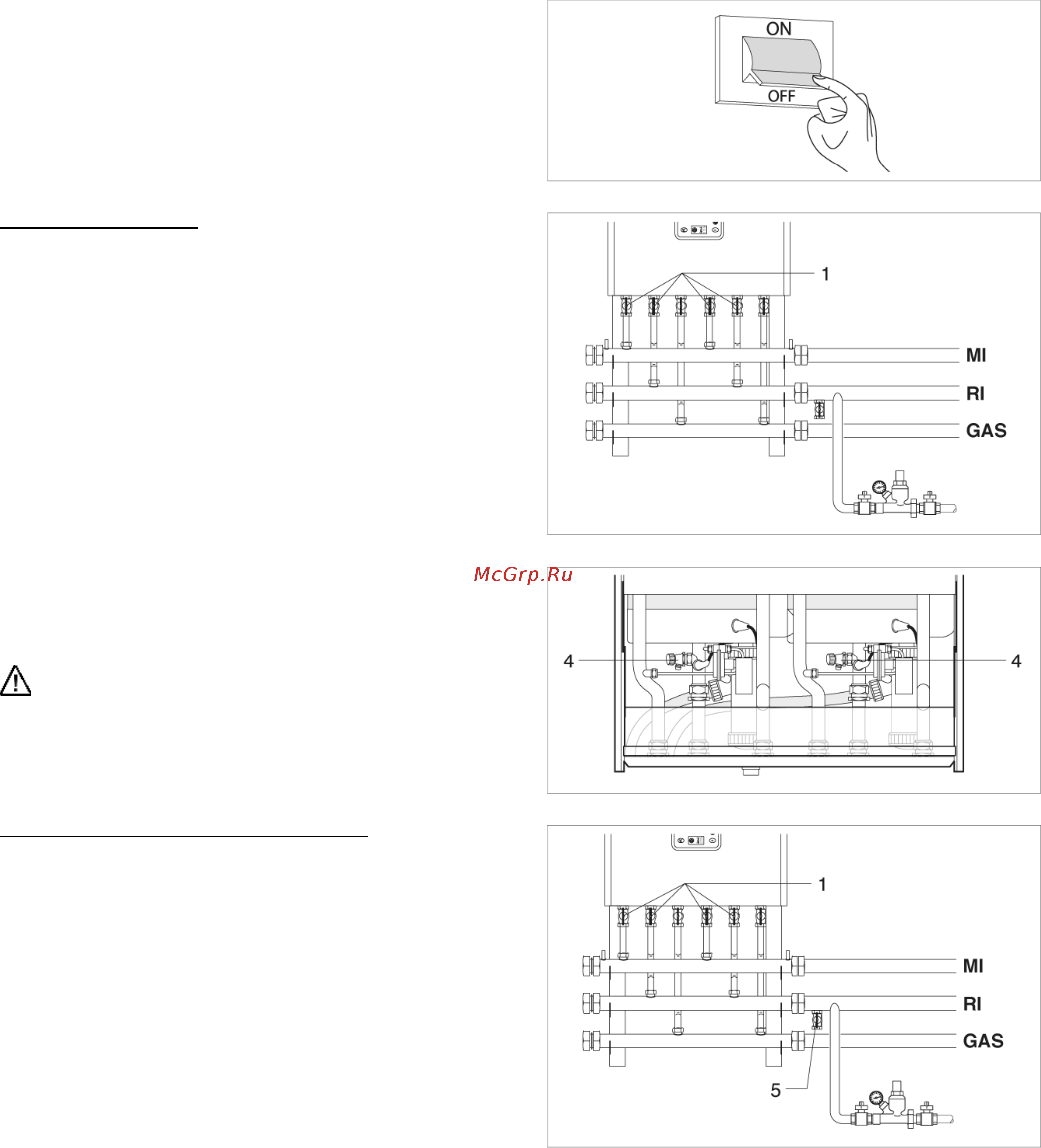

СЛИВ ВОДЫ
Прежде чем начинать слив воды из системы,
отключите электрическое питание котла, повернув
главный выключатель системы в положение “off”
(выключено).
Слив воды из КОТЛА
- Закройте вентили (1), установленные на штуцерах
подводки воды к котлу.
- Присоедините пластиковую трубку к сливному крану
(4), на каждом отопительном агрегате, и откройте кран.
Прежде чем открывать кран (4), защитите
электрические устройства, которые находятся
под ним, от попадания на них воды.
Слив воды из СИСТЕМЫ ОТОПЛЕНИЯ
- Убедитесь в том, что вентили (1), установленные на
контуре воды, открыты;
- Присоедините пластиковую трубку к сливному крану
(5), установленному на обратном трубопроводе
системы отопления, и откройте кран.
