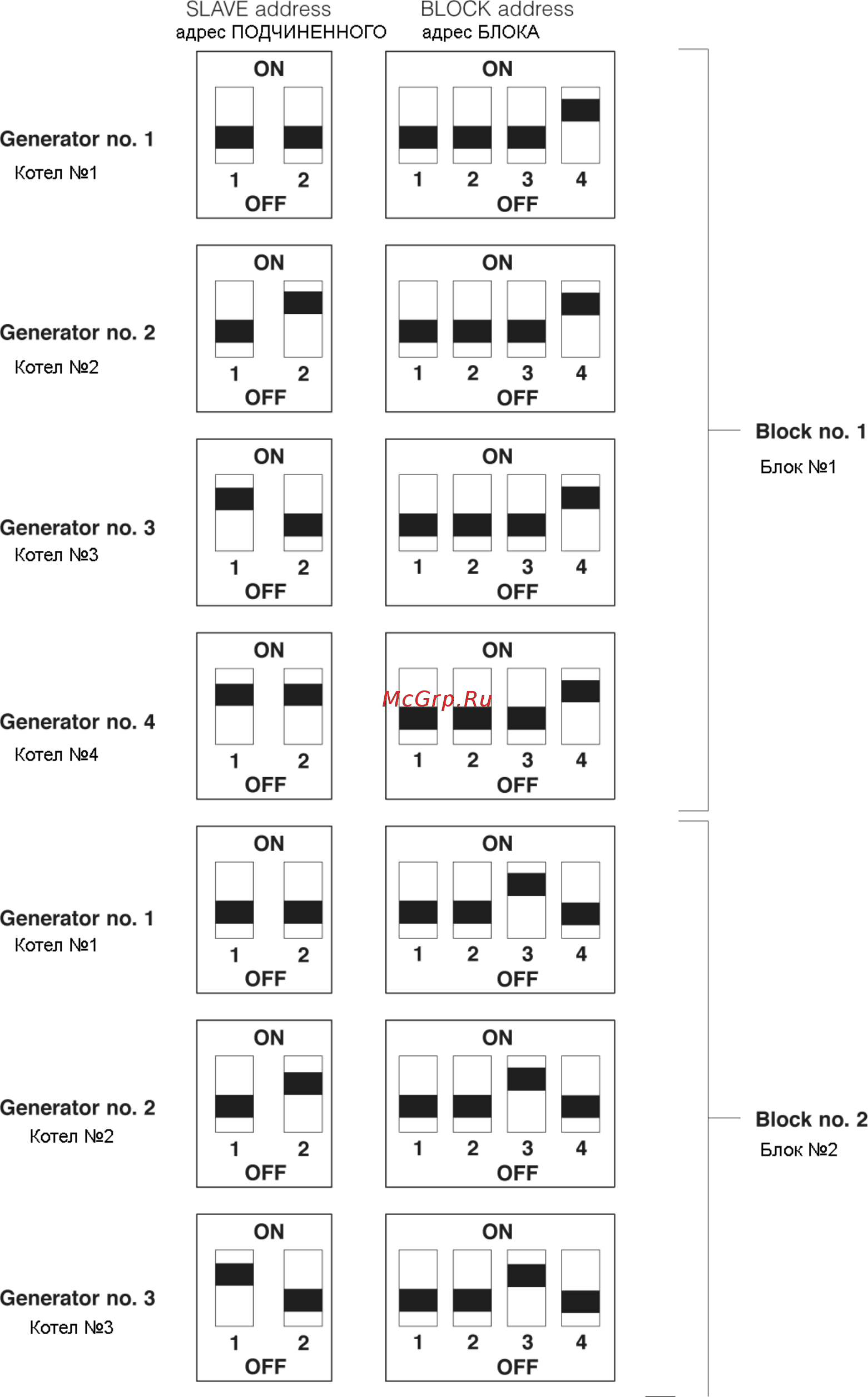

Пример конфигурирования набора из 7 горелок, соединенных каскадом
Если монтируется набор из семи подчиненных генераторов (slave), то они будут разделена на два блока: в
первом блоке будет четыре котла, а во втором блоке будет три котла. Поэтому, необходимо задать
конфигурацию двух блоков, с адресами 1 и 2 соответственно. Котлы, принадлежащие к первому блоку, будут
иметь адреса 1, 2, 3 и 4, а котлы, относящиеся ко второму блоку, будут иметь адреса 1, 2 и 3.
54
