10 / 18
0006081308_200503
ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ
Напряжение Тип Защита при Пред. Пред. Защ. Пост- Интервал
низких напряжениях продув розжиг время розжиг
V ~ t1 t3 t2max t3n BV1-BV2=t4
220/240 LOA 24.171B27 ДА 13 с 13 с 10 с 15 с 15 с

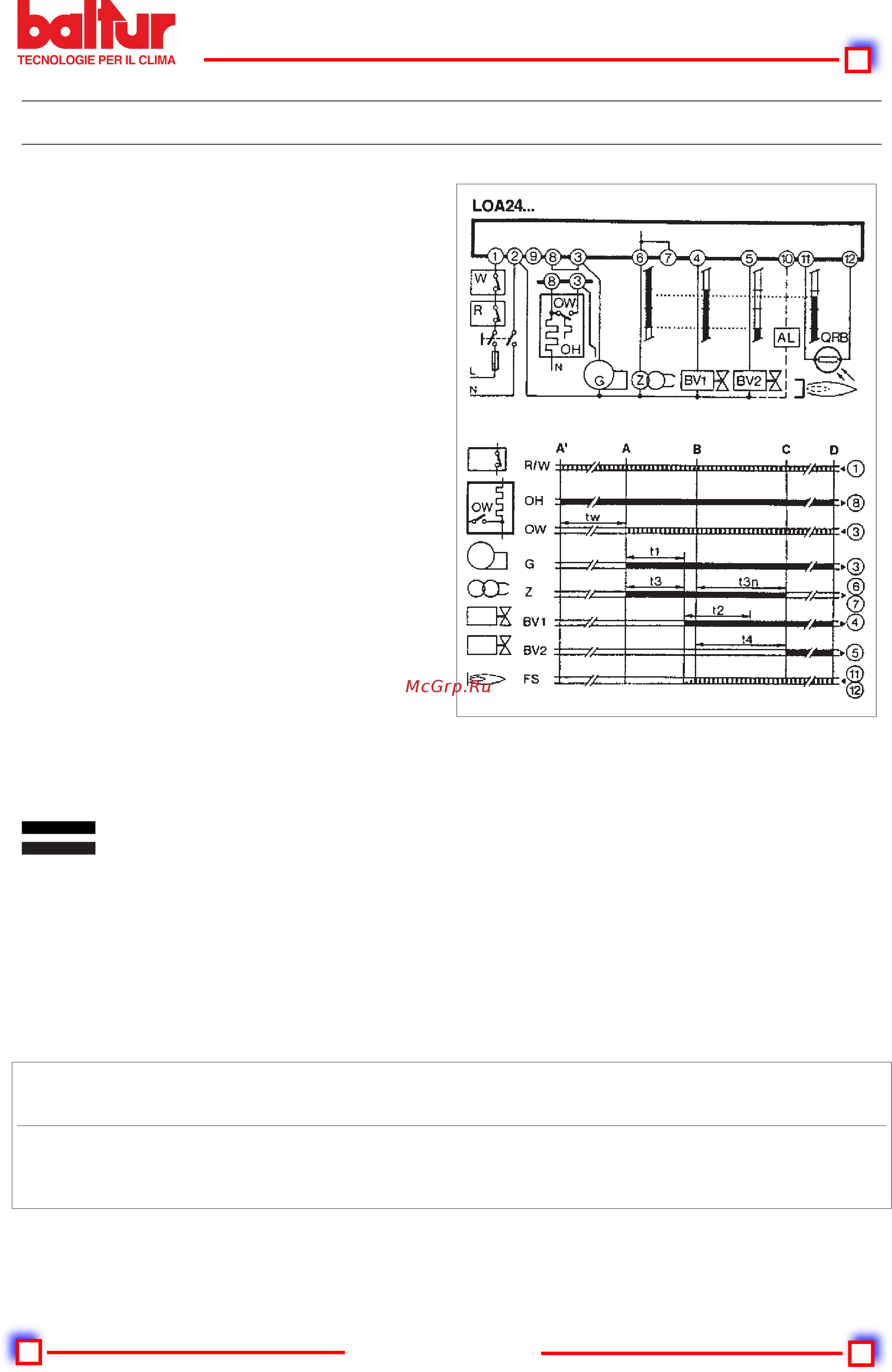

ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ
Странный свет / преждевременный розжиг
Во время предварительного продува и/или
предрозжига не должно поступать никакого сигнала
пламени. Если же сигнал поступает, например,
из-за преждевременного розжига по причине
плохой герметичности электроклапана, внешнего
освещения, короткого замыкания фоторезистора
или соединительного кабеля, из-за неисправности
усилителя сигнала пламени и т. д., по окончании
предварительного продува и защитного времени
блок контроля блокирует горелку и препятствует
поступлению топлива даже в течение защитного
времени.
Отсутствие пламени
При отсутствии пламени в конце защитного времени
блок вызывает мгновенный останов горелки.
О т с у т с т в и е п л а м е н и в о в р е м я
функционирования
При отсутствии пламени во время функционирования
блок прерывает подачу топлива и автоматически
повторяет пусковую программу: по истечение
времени t4» пусковая программа заканчивается. При
каждом аварийном останове менее, чем за 1 секунду,
прекращает поступать напряжение на клеммы 3-8-1;
а на клемме 10 можно на расстоянии сигнализировать
о блокирующем останове. Восстановить работу
блока можно где-то после 50 секунд с момента
блокировки.
Обозначения Программа
Выходной сигнал блока
необходимые сигналы на входе
A’ Начало пуска горелки с пред.
подогревателем диз. топлива “OH”
A Начало пуска горелки без пред.
подогревателя диз. топлива
B Наличие пламени
C Нормальное функционирование
D Останов регулировки посредством "R”
tw Время на пред. подогрев диз. топлива
до момента получения разрешения на
функционирование от контакта “OW” (термостат
минимума)
t1 Время предварительного продува
t3 Время предварительного розжига
t2 Защитное время
t3n Время построзжига
t4 Интервал между наличием пламени и
срабатыванием второго клапана на клемму 5
