16 / 18
0006081308_200503
ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ
N° 0002932060
ИСПР. 05/05/97

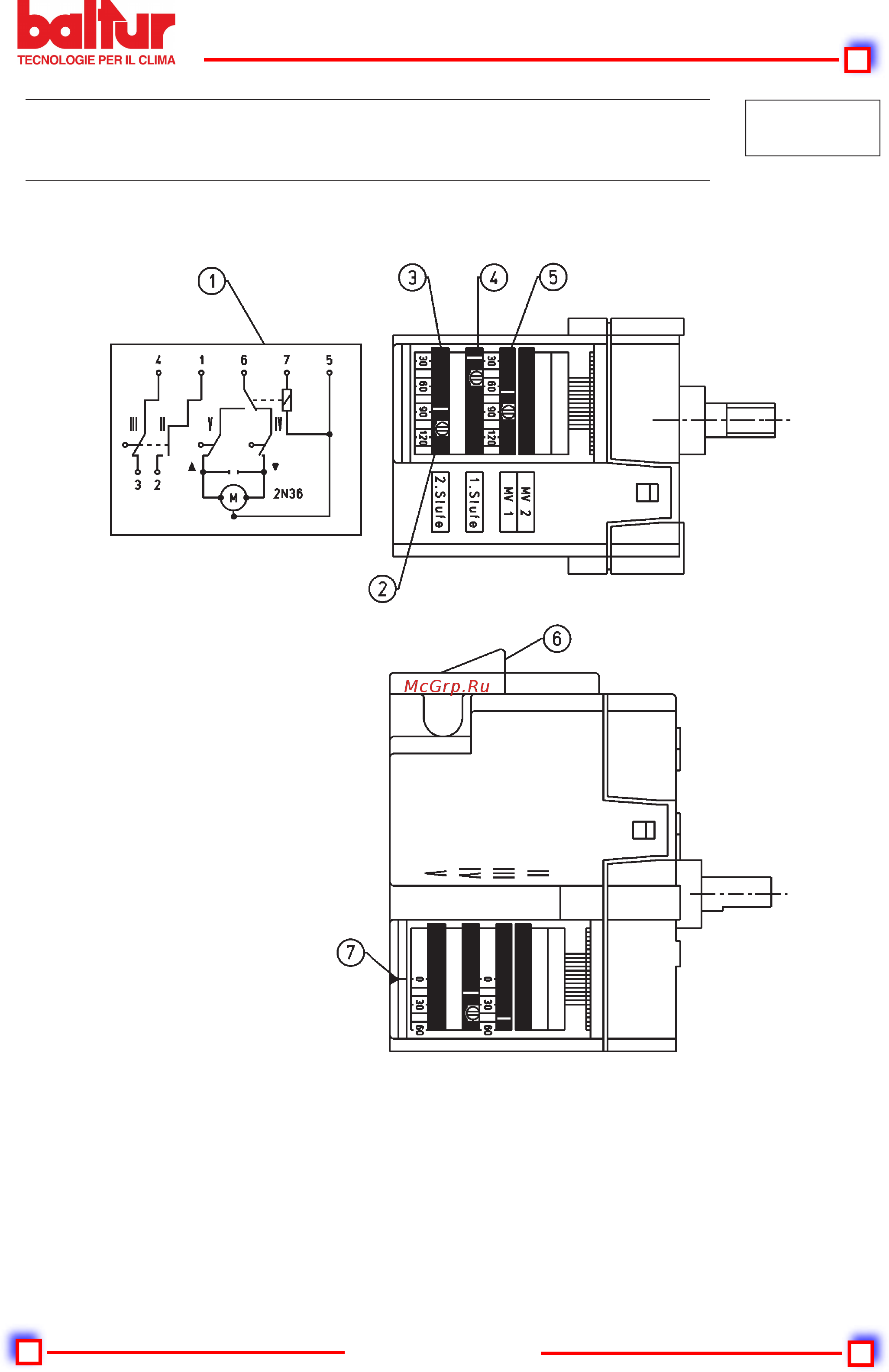

1 ЭЛЕКТРИЧЕСКАЯ СХЕМА
2 ВИНТ РЕГУЛИРОВКИ
3 КУЛАЧОК РЕГУЛИРОВКИ ВОЗДУХА ПЛАМЕНИ 2-ОЙ СТУПЕНИ
4 КУЛАЧОК РЕГУЛИРОВКИ ВОЗДУХА ПЛАМЕНИ 1-ОЙ СТУПЕНИ
5 КУЛАЧОК МОМЕНТА СРАБАТЫВАНИЯ КЛАПАНА 2-ОЙ СТУПЕНИ ДОЛЖЕН
БЫТЬ ОТРЕГУЛИРОВАН В ПОЛОЖЕНИИ МЕЖДУ КУЛАЧКОМ 1-ОЙ И
КУЛАЧКОМ 2-ОЙ СТУПЕНЕЙ
6 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
7 ОПОРНЫЙ УКАЗАТЕЛЬ
ДЛЯ ИЗМЕНЕНИЯ РЕГУЛИРОВКИ КУЛАЧКОВ ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ ВИНТЫ. Указатель красного кольца показывает
на соответствующей шкале отсчёта угол вращения, заданный для каждого кулачка.
СХЕМА РЕГУЛИРОВКИ СЕРВОДВИГАТЕЛЯ BERGER STA 13 (5) BO.36/8 2N 36
ПРОДУВ С ВОЗДУХОМ, ОТКРЫТЫМ В ПОЛОЖЕНИИ 1-ОЙ СТУПЕНИ,
(БЛОК УПРАВЛЕНИЯ LOA ...)
