![Baltur BTL 14P [17/19] Электрическая схема btl 14 20 26p rinox 190l2](/img/pdf.png)
Baltur BTL 14P [17/19] Электрическая схема btl 14 20 26p rinox 190l2
![Baltur BTL 14P [17/19] Электрическая схема btl 14 20 26p rinox 190l2](/views2/1423457/page17/bg11.png)
17 / 18
0006081308_200503
/ БЕЗ T2
/ ФАЗА
/ ЗЕМЛЯ
H0 -ЛАМПОЧКА БЛОКИРОВКИ
H1 -КОНТРОЛЬНАЯ ЛАМПОЧКА
ФУНКЦИОНИРОВАНИЯ
H18 -КОНТРОЛЬНАЯ ЛАМПОЧКА РАБОТЫ 2-ОЙ
СТУПЕНИ
Y1 -ЭЛЕКТРОКЛАПАН 1-ОЙ СТУПЕНИ
Y2 -ЭЛЕКТРОКЛАПАН 2-ОЙ СТУПЕНИ
B1 -ФОТОРЕЗИСТОР
TA -ТРАНСФОРМАТОР РОЗЖИГА
TS - ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ
TC -ТЕРМОСТАТ КОТЛА
T2 -ТЕРМОСТАТ 2-ОЙ СТУПЕНИ
MV -ДВИГАТЕЛЬ КРЫЛЬЧАТКИ
P1 -СЧЁТЧИК ЧАСОВ РАБОТЫ
A1 -БЛОК УПРАВЛЕНИЯ
Y10 -СЕРВОДВИГАТЕЛЬ ВОЗДУХА

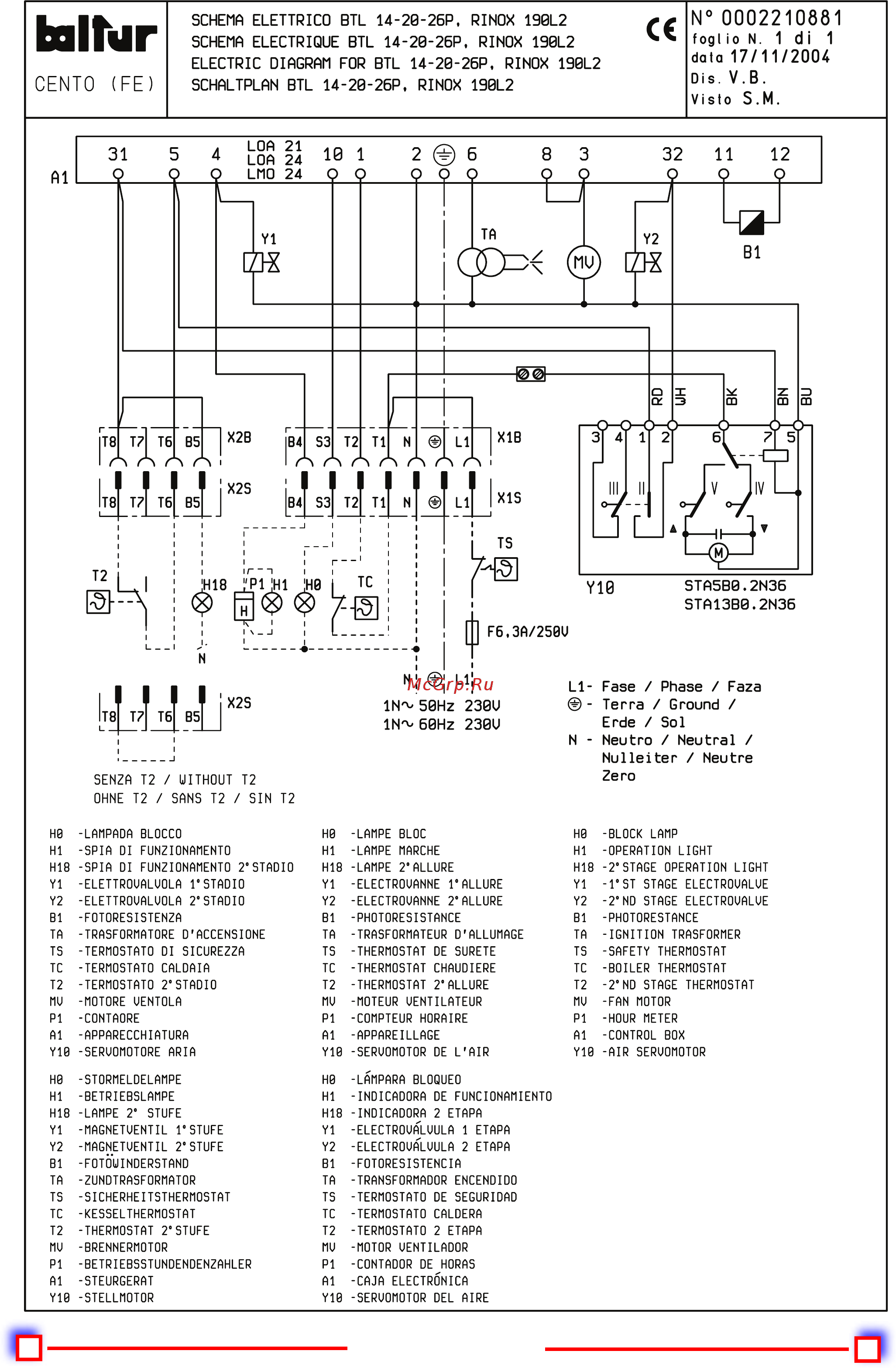

ЭЛЕКТРИЧЕСКАЯ СХЕМА BTL 14-20-26P, RINOX 190L2
/ НЕЙТРАЛЬ
