ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ
На этапе монтажа вентилятора проверьте,
что были соблюдены размеры, указанные на
рисунке.

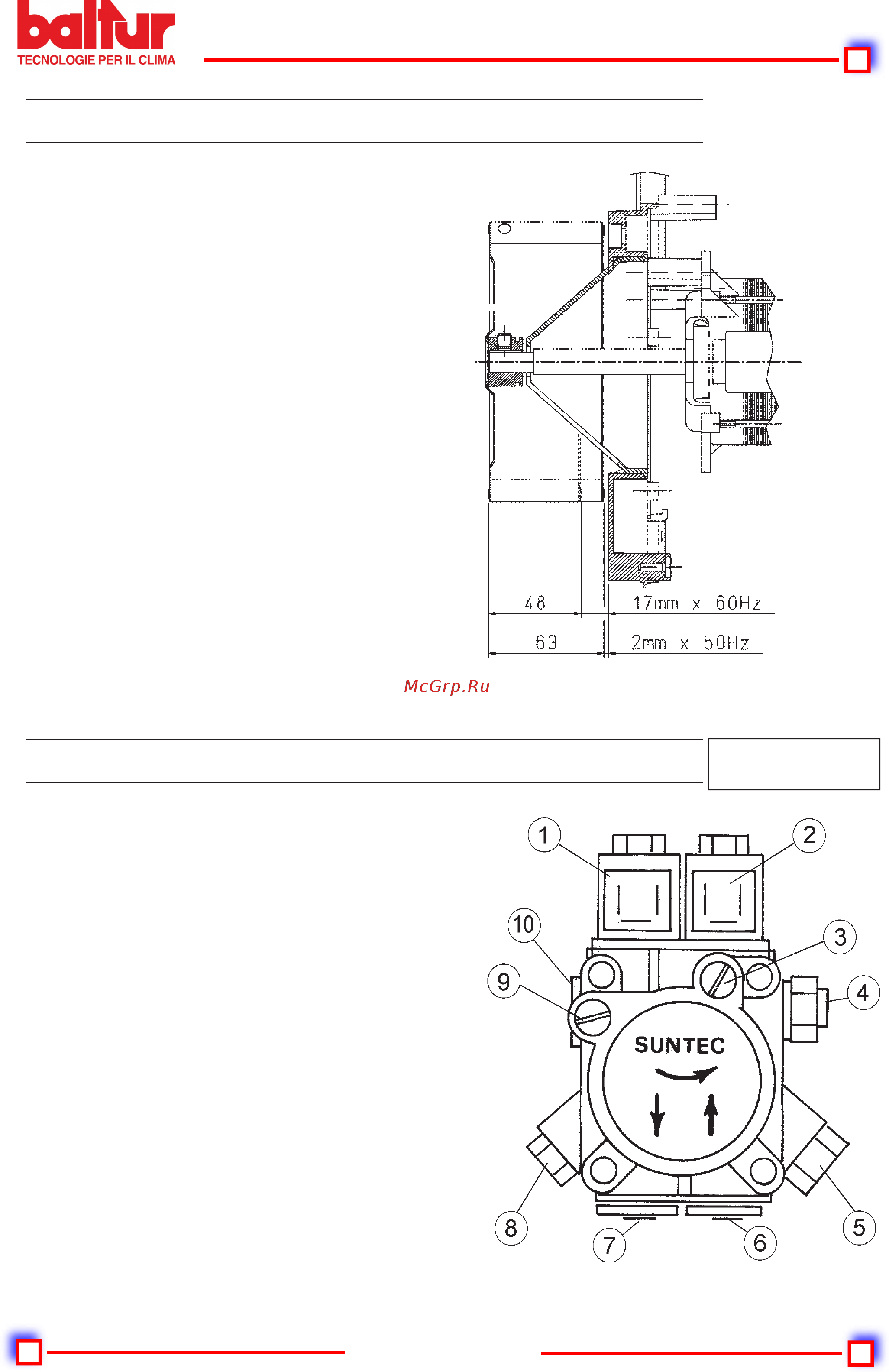

МОНТАЖНАЯ СХЕМА ВЕНТИЛЯТОРА
НАСОС SUNTEC AT 3 45A / 3 55A СО ВСТРОЕННЫМ ФИЛЬТРОМ
N° 8736
ИСПР. 10/05/1988
1 Соленоидный клапан блокировки (нормально закрыт)
для 1 ступени
2 Соленоидный клапан для прохождения между двумя
различными оперативными уровнями (нормально
закрыт) для 2-ой ступени
3 Выход давления (забор давления для гидропривода
воздушной заслонки)
4 Регулятор низкого давления (1-ое пламя)
5 Регулятор высокого давления (2-ое пламя)
6 ВСАСЫВАНИЕ
7 Обратка с внутренним байпасированием
8 Выход давления
(соединение манометра и выпуск воздуха 1/8”)
9 Соединение вакууметра 1/8”
10 Выход на форсунку
ПРИМ. Насос предварительно регулируется на
давление 10 бар (1-ая ступень) и 18 бар (2-ая
ступень).
N° 0002934540
ИСПР. 04/04/2005
