9 / 18
0006081308_200503
ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ

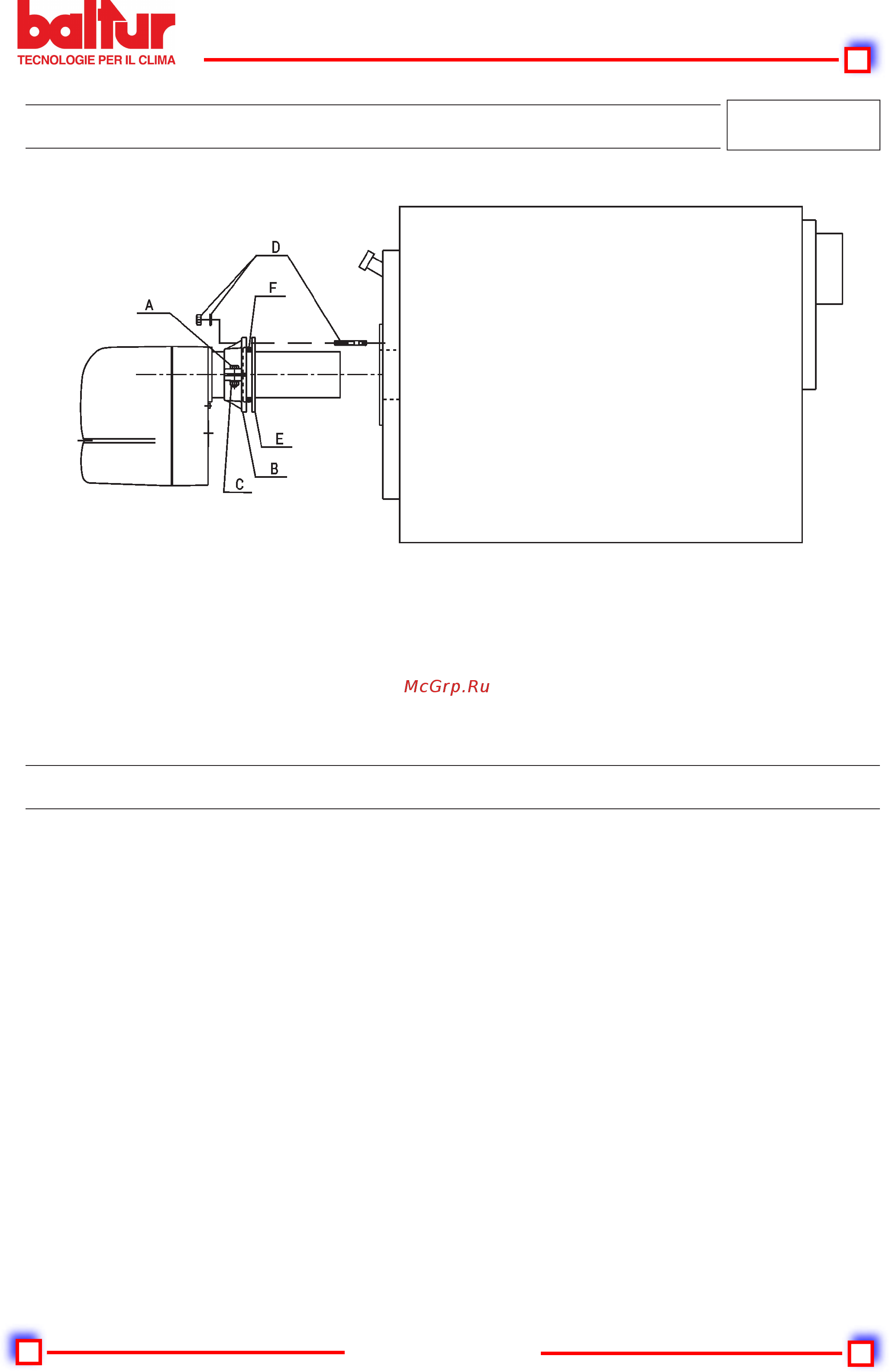

КРЕПЛЕНИЕ К КОТЛУ
N° 0002934100
ИСПР. 10/02/2004
1) Застопорите фланец B на стакане горелки при помощи винта А и гайки C из комплекта поставки (2 для
BTL 20).
2) Расположите на стакане изоляционную прокладку E, прокладывая шнур F между фланцем и
прокладкой.
3) Наконец, закрепите горелку к котлу посредством 4 шпилек и соответствующих гаек из комплекта.
ПРИМ. Проверьте, что стакан погружён в камеру сгорания в соответствии с инструкциями, данными
изготовителем котла.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электрические линии должны проходить вдали от нагретых частей. Рекомендуется, чтобы все соединения
выполнялись при помощи гибких проводов. Минимальное сечение проводников - 1,5 мм
2.
