ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ

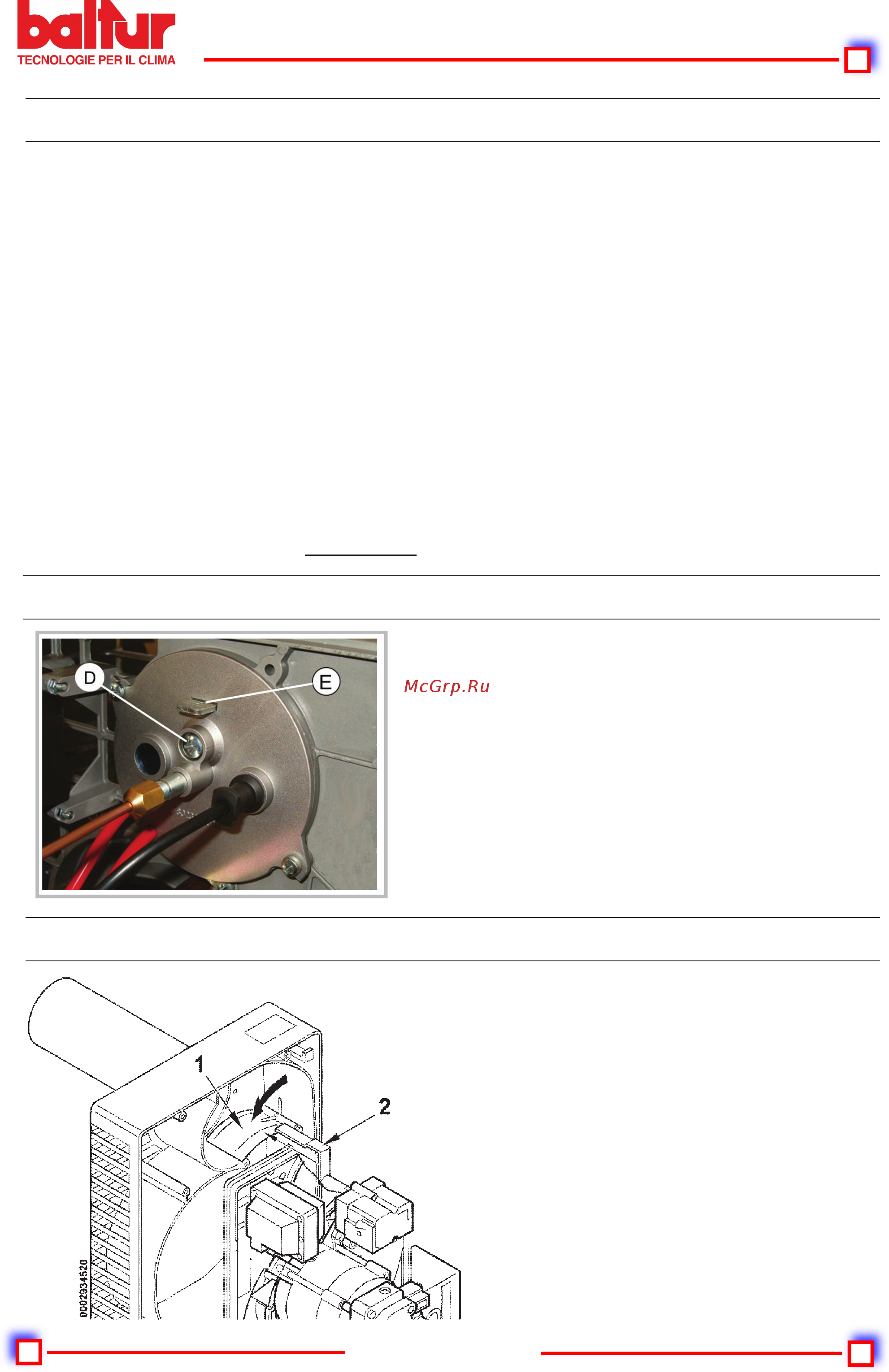

РЕГУЛИРОВАНИЕ ПРОЦЕССА ГОРЕНИЯ

D ВИНТ РЕГУЛИРОВКИ ДИСКА ПЛАМЕНИ

E УКАЗАТЕЛЬ ПОЛОЖЕНИЯ ДИСКА ПЛАМЕНИ

(0 = МИН; 7 = МАКС.)

0002934130

РОЗЖИГ И РЕГУЛИРОВКА

Проверьте, что отсутствует электрическое соединение (перемычка) между клеммами термостата

второй ступени, и, что, сам термостат не соединён. На кулачке регулировки воздуха первой

ступени поместите заслонку регулировки воздуха в положение, которое считаете подходящим для

прохождения количества воздуха, соответствующего подаваемому топливу на первой ступени

(смотрите 0002932060). Закройте главный выключатель для подключения горелки и её розжига.

При работающей на первой ступени горелке исправьте при необходимости расход воздуха для

горения, используя для этой цели специальный кулачок регулировки пламени 1-ой ступени.

После регулировки выключьте горелку, а затем повторно включите для того, чтобы проверить исправный

розжиг. Напоминаем, что обычно, для получения плавного розжига необходимо настроить воздух на самое

маленькое значение. Если розжиг плавный, отключите горелку от главного выключателя и напрямую

подключите (перемычка) клеммы термостата второй ступени. На специальном кулачке отрегулируйте воздух

для горения на положение, которое считаете необходимым для срабатывания второй ступени (смотрите

0002932060). Снова включите горелку, которая начнёт работу на первой и второй ступенях. При помощи

кулачка регулировки воздуха для пламени второй ступени настройте подачу с учётом специфических условий.

На горелке имеется винт регулировки позиции диска пламени; данное устройство позволяет улучшить

процесс горения сокращением или увеличением воздушного зазора между диском и головкой. Обычно

нужно уменьшить проход воздуха между диском и головкой, когда система работает с небольшим расходом

топлива. Данный зазор должен пропорционально открываться тогда, когда расход топлива повышается

(смотрите чертёж N° 0002934130). Обычно, после изменения позиции диска пламени, необходимо исправить

положения воздушной заслонки, а вслед за этим, проверить, что процесс горения происходит правильно.

СБОРКА ПЛИТЫ / УЛИТКИ BTL 26P

ОПУСТИТЕ ДРОССЕЛЬНЫЙ КЛАПАН ВОЗДУХА ДО

МОНТИРОВАНИЯ ПЛИТЫ / УЛИТКИ ГОРЕЛКИ.
