ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ

ТЕХОБСЛУЖИВАНИЕ

N° 0002934140

ИСПР. 30/03/2004

По окончании отопительного сезона обычно нужно прочистить фильтр, головку горения (диск, изоляторы,

электроды, форсунки), отверстия, где проходит воздух для горения и фоторезистор.Для чистки пропускных

отверстий форсунок используйте мягкий материал (дерево, пластмасса). Рекомендуется заменять форсунку

каждые 12 месяцев функционирования. Большая часть компонентов можно проконтролировать, убрав кожух;

для проверки головки необходимо демонтировать держащую компоненты пластину, которую можно повесить

на корпус горелки двумя способами для облегчения операций. Двигатель, трансформатор и электроклапан

соединены посредством соединителя, фоторезистор позиционируется надавливанием.

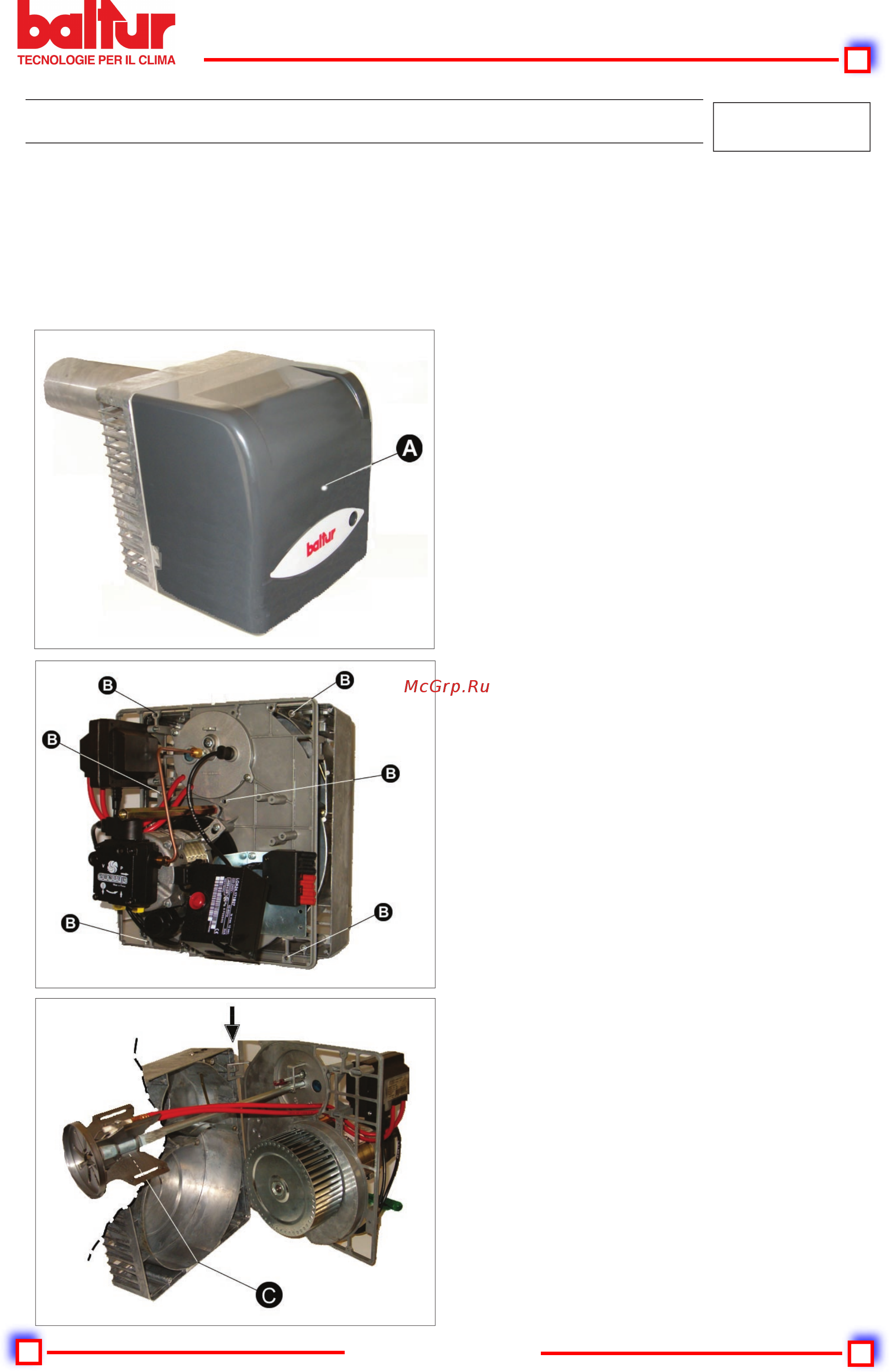

1) Открутите винт ”A” с крышки, чтобы получить

доступ к внутренним узлам горелки.

2) Открутите, как указано, 6 винтов “B” с плиты

для получения доступа к форсунке, электродам

и вентилятору.

3) Плита должна быть прицеплена, как указано

на рисунке.

4) Ослабляя винт “C” можно снять диск

пламени.
