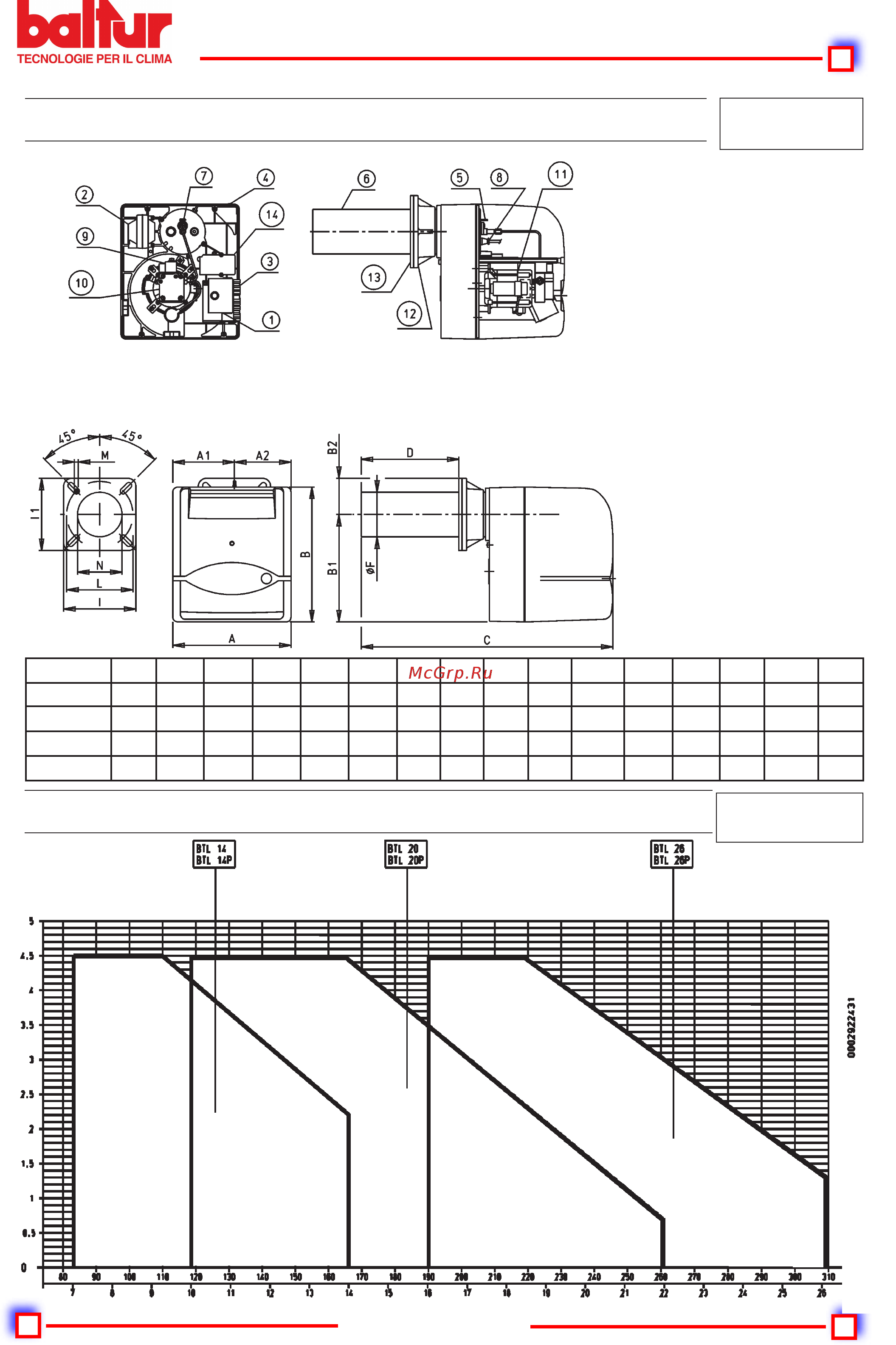

7 / 18
0006081308_200503
ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ
1) Блок управления
2) Трансформатор
3) Соединители (7+4 полюсов)
5) Указатель позиционирования
диска головки
6) Головка горения
7) Винт регулировки диска
головки
8) Фоторезистор
9) Электроклапан
10) Насос для диз. топлива
11) Двигатель
12) Соединительный фланец
горелки
13) Изоляционная прокладка
14) Серводвигатель для
регулировки воздуха
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
A A1 A2 B B1 B2 C D D F I I1 L L M N
МИН. МАКС. МИН. МАКС.
BTL 14P 303 158 145 345 275 93 620 100 250 100 165 165 150 200 M10 110
BTL 20P 303 158 145 345 275 93 645 100 250 114 185 185 170 210 M10 120
BTL 26P 303 158 145 345 275 93 650 100 255 135 185 185 170 210 M10 140
N° 0002270761
Испр. 03/12/2003
РАБОЧИЙ ДИАПАЗОН
N° 0002922431
ИСПР. 14/01/2005
мбар
КВт
кг/ч
