12 / 18
0006081308_200503
ДВУХСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ
ПРИМ.:
Значения в таблице относятся к 12% CO
2
( 4.5 O
2
), на уровне моря и при давлении
в камере сгорания - 0.1 мбар.
ПРИМ.
РЕКОМЕНДУЕМЫЕ
ФОРСУНКИ
DELAVAN типа B 60° (14P)
MONARCH типа R 60° (14P)
DELAVAN типа W 60° (20P-26P)
ПРИМ.
Д а н н ы е в т а бл и ц е з н а ч е н и я -
приблизительные, лучших эксплутационных
характеристик горелки можно добиться
выполняя регулировку с учётом потребностей
котла.

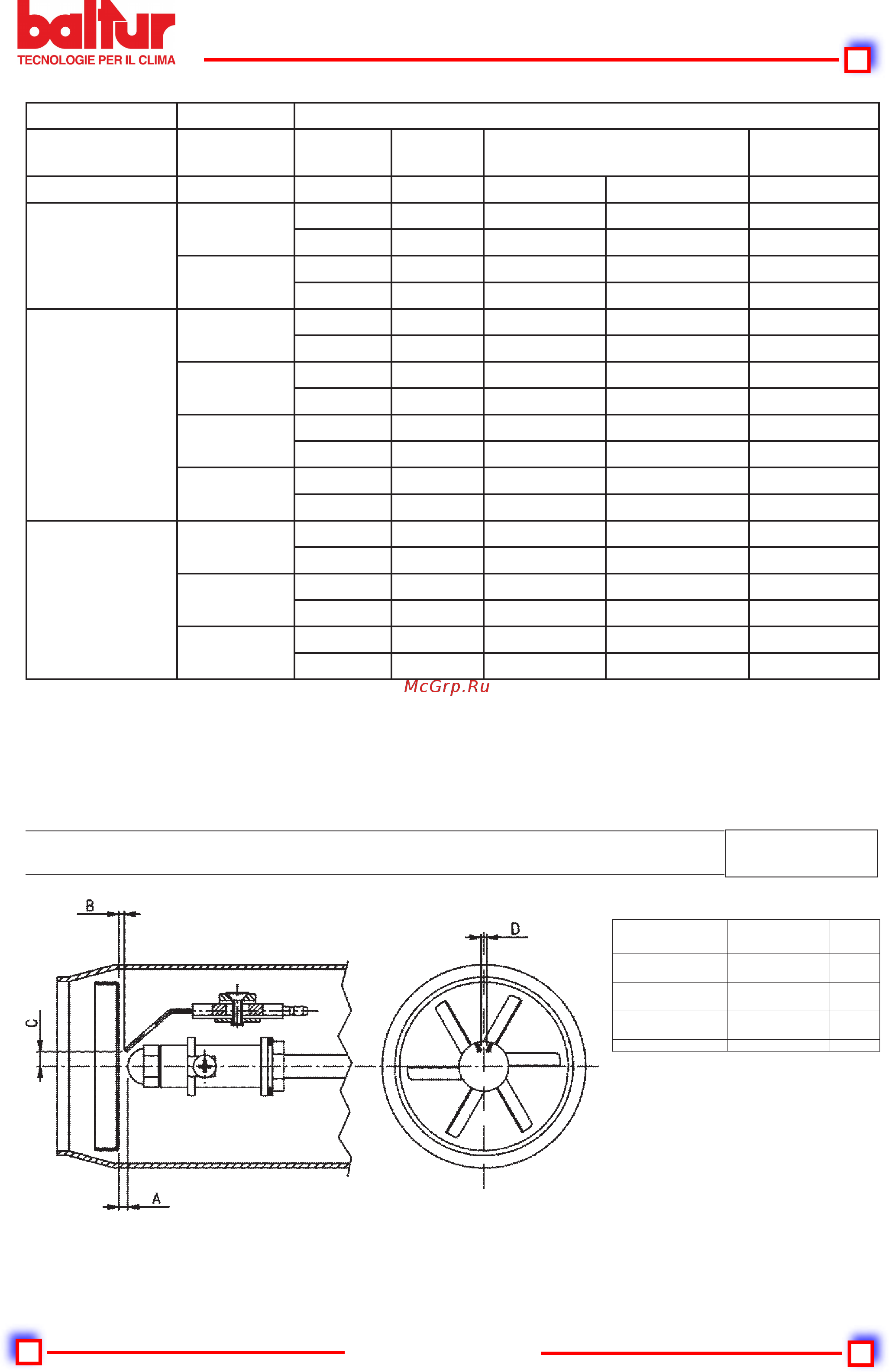

ПРИНЦИПИАЛЬНАЯ СХЕМА РАСПОЛОЖЕНИЯ ДИСКА - ЭЛЕКТРОДОВ
N° 0002934112
ИСПР. 10/02/2004
После монтажа форсунки проверьте правильное позиционирование электродов и диска на основании отметок в
мм. Уместно выполнять проверку отметок после любого выполненного действия на головке.
ПРИМ. Во избежание повреждений опоры или пред. подогревателя выполняйте монтаж / демонтаж
форсунки при помощи ключа или контрключа.
ПРИМ. При определённых условиях
работы можно улучшить
розжиг слегка изменив
положение электродов.
МОД. A B C D
BTL 14P 5 0,5-1 5-5,5 3,5-5
BTL 20P 4,5 0,5-1 5-5,5 3,5-4
BTL 26P 6,5 0,5-1 5-5,5 3,5-4
Модель горелки ДАННЫЕ РЕГУЛИРОВКИ
ТИП
ФОРСУНКИ
Давление
насоса
Расход
горелки
3 Регулировка серводвигателя
воздуха градусы
2 Регулировка
позиции диска
GPH бар кг/ч 50 Гц 60 Гц n° риски
BTL 14P
1,75 12 7,00 5 3 2
22 9,00 45 35 2
2,50
10 9,50 9 5 5,5
22 14,00 90 70 5,5
BTL 20P
2,50
10 9,20 5 3 0
22 13,40 45 35 0
3,00
10 11,20 10 5 2,5
22 16,10 90 70 2,5
4,00
10 14,75 15 10 5
18 20,40 90 70 5
4,50
10 16,70 20 15 7
16 21,75 90 70 7
BTL 26P
4,00
10 14,75 10 5 3
22 21,20 90 70 3
5,00
10 20,00 22 9 7
18 26,80 90 70 7
6,00
10 22,40 30 20 7
16 27,00 90 80 7
