19 / 69
0006080660_00707
N° 0002670150

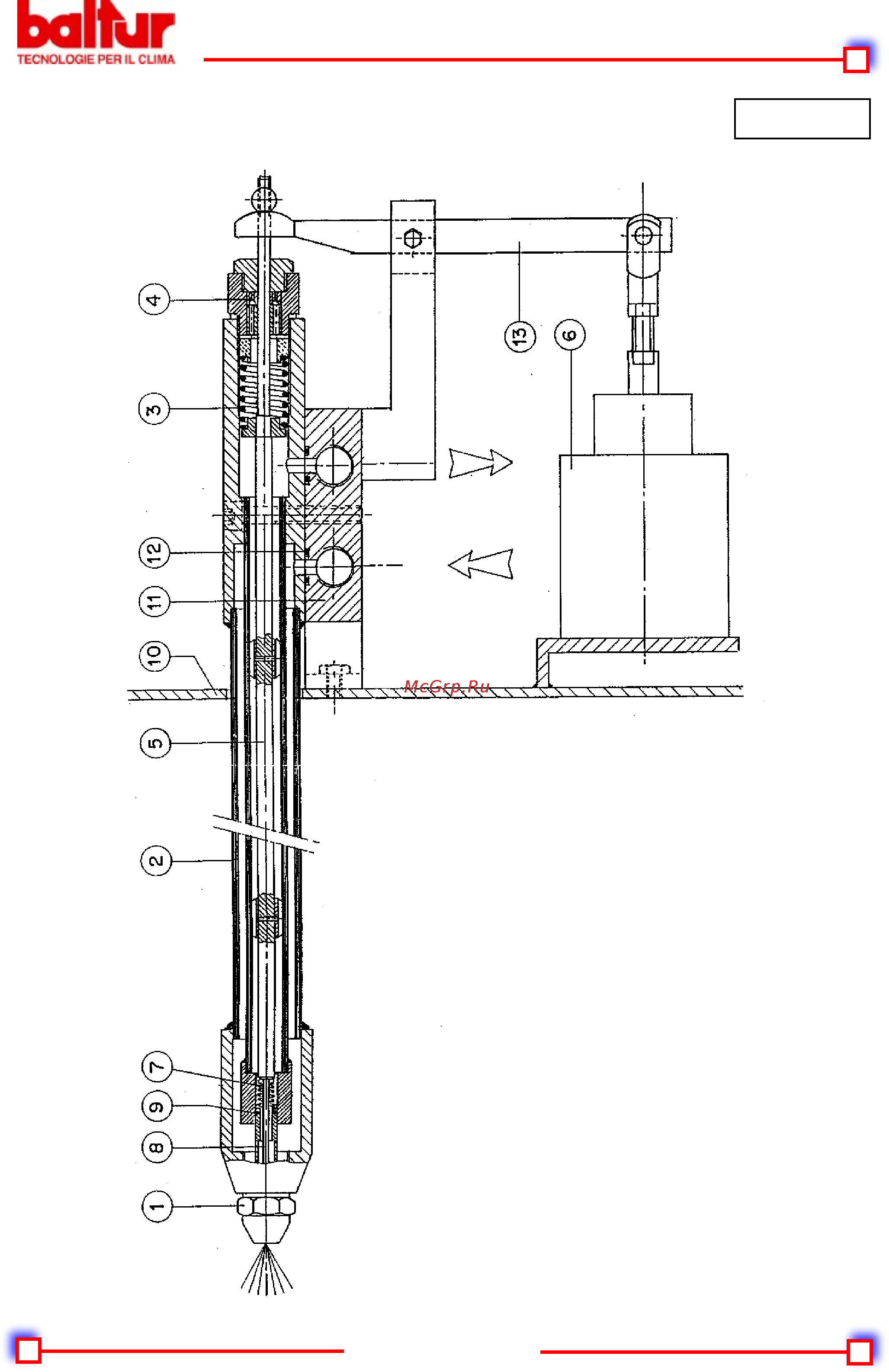

СТЕРЖЕНЬ, ДЕРЖАЩИЙ ФОРСУНКУ ДЛЯ МОДУЛИРУЮЩЕЙ ГОРЕЛКИ СЕРИИ
“PYR”
ВЫХОД ТОПЛИВА
1 ФОРСУНКА РАСПЫЛИТЕЛЬ
КОРПУС СТЕРЖНЯ
3 ПРУЖИНА ЗАКРЫВАНИЯ
4 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ТИПА “UM”
5 СТЕРЖЕНЬ УПРАВЛЕНИЯ ШПИЛЬКОЙ ФОРСУНКИ
6 ЭЛЕКТРОМАГНИТ ОТКРЫВАНИЯ
7 ПРУЖИНА ВОЗВРАТА
8 ШПИЛЬКА ЗАКРЫВАНИЯ ФОРСУНКИ
9 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ШПИЛЬКИ ФОРСУНКИ
10 КОРПУС ГОРЕЛКИ
11 БЛОК ДЕРЖАТЕЛЯ СТЕРЖНЯ
1 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО СТЕРЖНЯ
13 РЫЧАГ УПРАВЛЕНИЯ ОТКРЫВАНИЕМ СТЕРЖНЯ
ВХОД ТОПЛИВА
