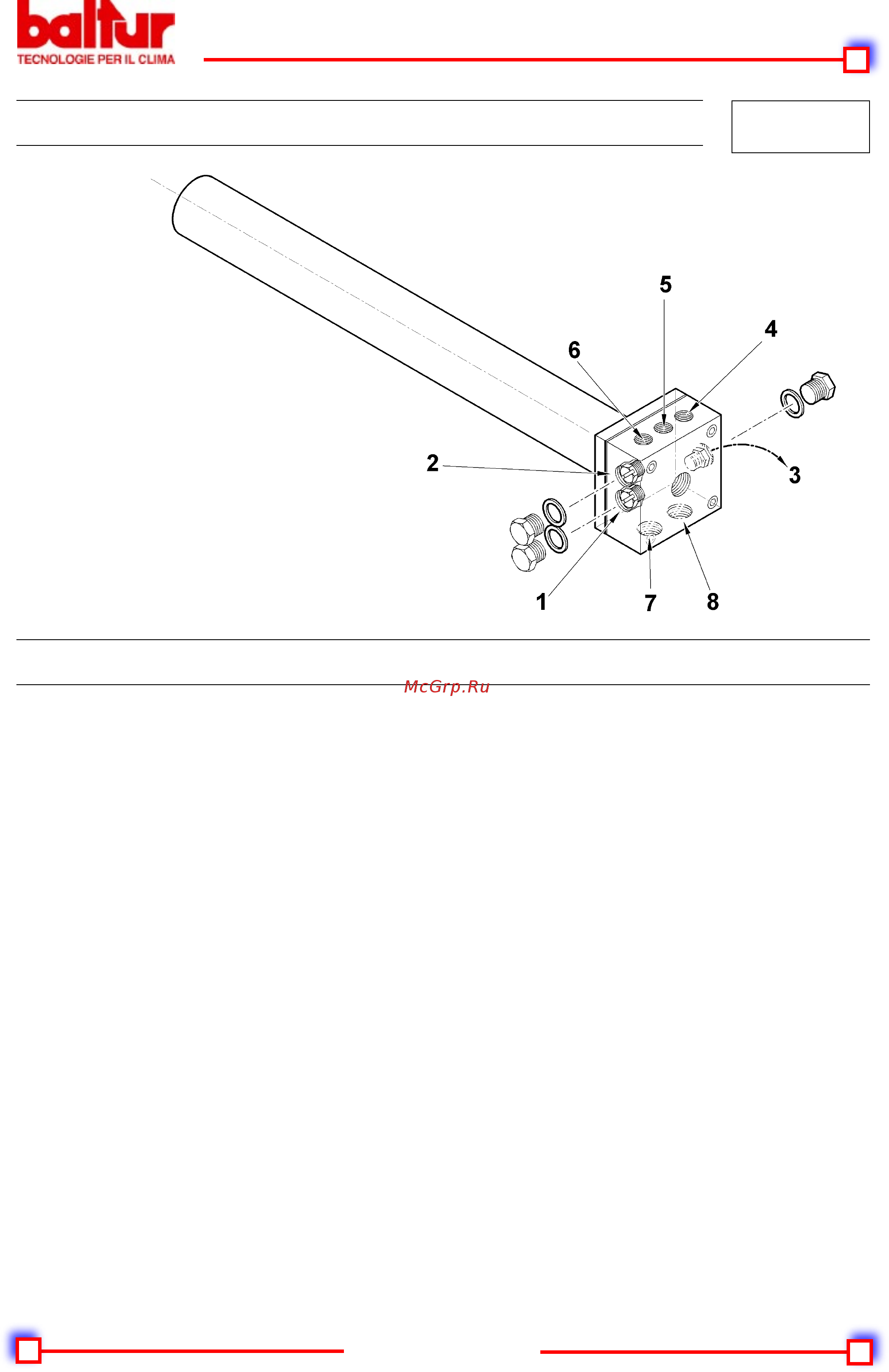

bdtur____________________ TECNOLOGIE РЕЯ IL CLIMA i I 0002934860 ГАЗОВЫЙ ЗАПАЛЬНИК GBP 40 Rev 23 06 2006 Давление на входе коллектора природного газа и газа Gpl 0 1 0 5 бар Подача редуктора давления Gpl 30 кг час мин Подача на запальник Gpl 1 2 мЗ час Подача природного газа 4 5 мЗ час 1 Регулятор газовой смеси для увеличения подачи вращать винт против часовой стрелки 2 Регулятор чистого газа для увеличения подачи л вращать винт против часовой стрелки 3 Регулировка воздуха 4 Патрубок манометра на входе воздуха 1 4 5 Патрубок манометра чистого газа 1 4 6 Патрубок манометра на входе газа 1 4 7 Вход газа 8 Вход воздуха ЗАПАЛЬНАЯ ГОРЕЛКА С ВОЗДУШНЫМ ПОДДУВОМ GBP40 ЗАПАЛЬНАЯ ГОРЕЛКА С ВОЗДУШНЫМ ПОДДУВОМ со встроенным электродом зажигания оснащенная устройством предварительного смешивания воздуха и газа с регулировочными дозаторами подачи воздуха сгорания и газовой смеси Отдельный регулятор подачи чистого газа на запальную горелку Особенно рекомендуется для камер сгорания под давлением ГАЗОВОЕ ТОПЛИВО ДЛЯ ЗАПАЛЬНИКА природный газ сжиженные газы бытовой газ газовые смеси ДАВЛЕНИЕ ПОДАЧИ ГАЗА НА ЗАПАЛЬНИК от 0 1 бар до 0 5 бар ДАВЛЕНИЕ ПОДАЧИ ВОЗДУХА СГОРАНИЯ НА ЗАПАЛЬНИК от 500 до 2 000 миллиметров водяного столба ОПИСАНИЕ Запальная горелка СВР 40 обеспечивает повышенную стабильность пламени и его достаточную объемность для гарантии легкого зажигания главной горелки даже в условиях существенной турбулентности в зоне зажигания Запальная горелка позволяет отдельно регулировать подачу газовой смеси и подачу чистого газа Смесь воздуха с газом подаваемая из устройства предварительного смешивания в центральном стволе зажигается электродугой в камере сгорания огнеметной головки Получаемое пламя стабильно но слишком малого объема поэтому его объем увеличивают регулировкой чистого газа подаваемого на пламя со смесью В условиях высокой температуры достаточного количества воздуха и защиты отражателем на запальной головке чистый газ самовоспламеняется заметно увеличивая объем пламени запальной горелки Такое пламя гарантирует более высокую вероятность соединения с главной горелкой ОБЩАЯ РАБОЧАЯ ПОДАЧА ЗАПАЛЬНИКА РАВНА СУММЕ ПОДАЧИ ГАЗА ДЛЯ ПЛАМЕНИ РАБОТАЮЩЕГО НА СМЕСИ И ПОДАЧИ ЧИСТОГО ГАЗА НА ЗАПАЛЬНУЮ ГОРЕЛКУ Для выполнения описанных операций по регулировке следует извлечь из колодки аппаратуру правления и регулировки и подать электропитание на двигатель вентилятора трансформатор зажигания и запальные газовые клапаны УРС см электросхему Не держать включенным трансформатор зажигания более 30 секунд ВНИМАНИЕ в этих условиях управление пламенем не функционирует поэтому не следует оставлять открытыми газовые клапаны если нет запального пламени По окончании регулировочных операций запального пламени вернуть соединения в исходное состояние 41 69 0006080660 200707
