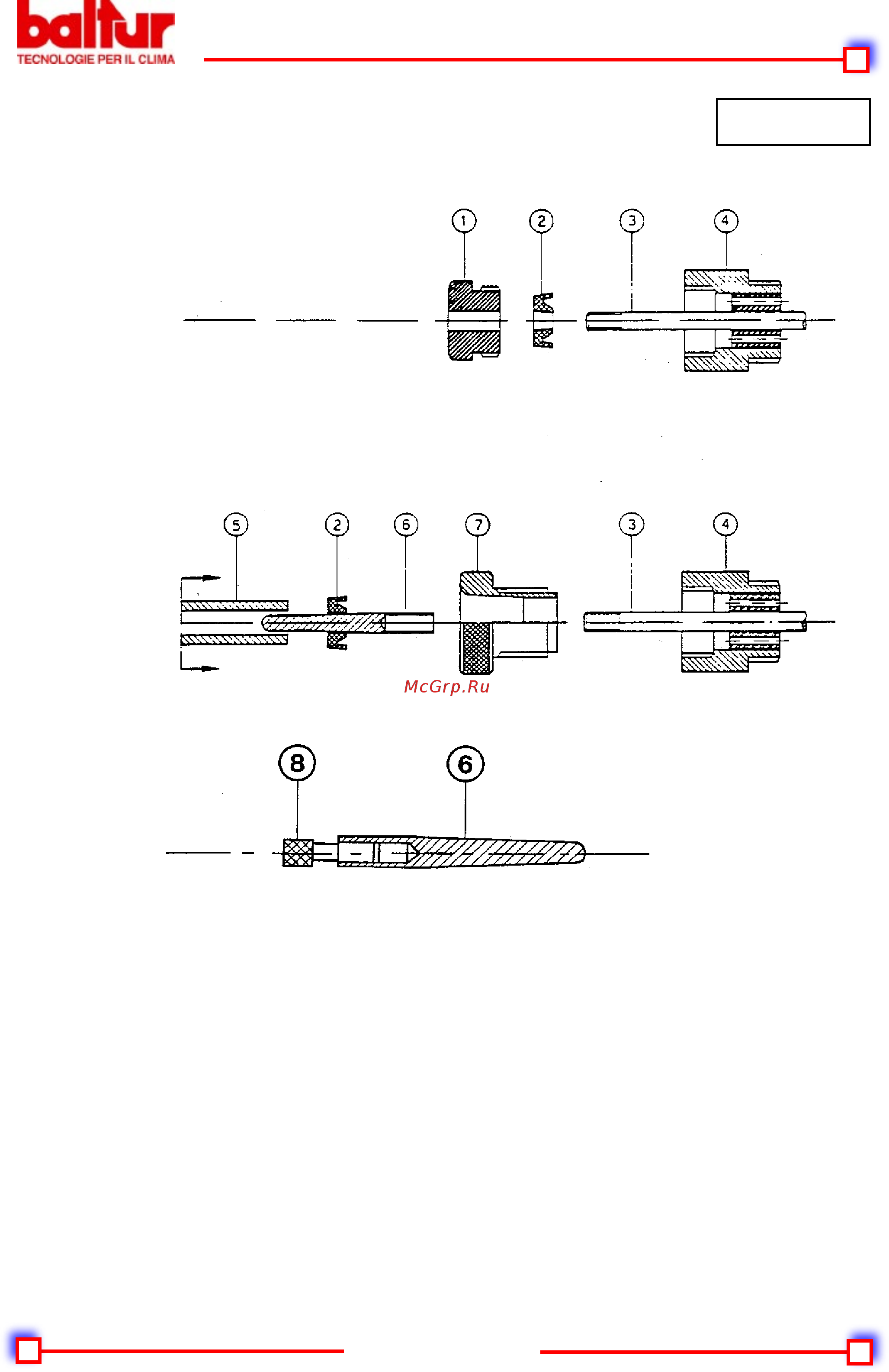

УЗЕЛ ДЕМОНТАЖА И МОНТАЖА
ПРОКЛАДКИ um В СТЕРЖНЕ,
ДЕРЖАЩЕМ ФОРСУНКУ
рис. А
рис. В
рис. С
1. СТОПОРНАЯ МУФТА
. ПРОКЛАДКА UM ИЗ МАТЕРИАЛА VITON
3. СТЕРЖЕНЬ ОТКРЫТЫЙ И ЗАКРЫВАНИЕ ФОРСУНКИ
4. ЗАГЛУШКА ОКОНЕЧНОСТИ КОРПУСА
5. ТРУБА ЗАГРУЗКИ
6. ШТИФТ С КАНАВКОЙ
7 ВТУЛКА ЗАГРУЗКИ
8. ПРЕДОХРАНИТЕЛЬНЫЙ ШТИФТ
