Baltur PYR 13 GGR [51/70] Ьаниг____________________

Содержание

• Baltur 1
• Pyr ggr 1
• Baltur___________________ 2
• Baltur 3
• Введение 3
• Горелки 3
• Общие предупреждения 3
• Особые предупреждения 3
• По безопасной эксплуатации горелки 3
• Предупреждения пользователю 3
• Предусмотренному назначению 3
• Baltur 4
• Дымоходы для котлов с высоким кпд и им подобные 4
• Общие предупреждения 4
• Особые предупреждения по использованию газа 4
• По безопасной эксплуатации горелки 4
• Подача газа дизельного или другого вида топлива 4
• Предупреждения пользователю 4
• Электрическое питание 4
• Baltur____________________ 5
• Baltur 6
• Приведенные размеры являются ориентировочными 6
• Прим 6
• Baltur___________________ 7
• Описание 7
• Топливного 7
• Baltur____________________ 8
• Правила хорошо выполненной установки 8
• Baltur____________________ _ 9
• Огнеупорная облицовка 9
• Baltur___________________ 10
• Установка подачи топлива газойля 10
• Электрические соединения 10
• Полная схема цепи газойля для горелок рул 0002900380 11
• Узел клапана регулирования давления топлива для вспомогательного контура 0002932080 11
• Ьаниг____________________ 11
• Ballar______________________ 12
• Описание работы с газойлем 12
• Baltur____________________ _ 13
• Зажигание и регулирование на газойле 13
• Baltur____________________ _ 14
• Baltur____________________ _ 15
• Baltur____________________ 16
• Ьаниг____________________ 17
• Использование горелки 18
• Техническое обслуживание 18
• Ьаниг____________________ 18
• Сп о 19
• 132 c3 20
• 132 с2 20
• Bai tur____________________ 20
• Pyr 10 20
• Pyr 11 20
• Pyr 12 20
• Pyr 13 20
• Pyr 14 20
• Pyr 15 20
• Горелки с промышленным наконечником регулируемые типа рук и рук восьмиугольные работают на мазуте и газойле с жиклерами типа со 20
• Горелки с промышленным наконечником регулируемые типа рук и рук восьмиугольные работают на мазуте и газойле с жиклерами типа ст 20
• Жиклер типа 66 с центральным возвратом для горелок с наконечником промышленного типа руя 20
• Жиклер типа ст с центральным возвратом для горелок с наконечником промышленного типа руя 20
• Мах 1000 kg h 20
• Мах 1400 kg h 20
• Мах 1800 kg h 20
• Мах 2200 kg h 20
• Мах 2500 kg h 20
• Мах 2800 kg h 20
• Мах 3200 kg h 20
• Мах 350 kg h 20
• Мах 3600 kg h 20
• Мах 4000 kg h 20
• Мах 550 kg h 20
• Мах 850 kg h 20
• Baltur____________________ 21
• Рис а 21
• Рис в 21
• Рис с 21
• Ьаниг____________________ 22
• Baltur____________________ _ 23
• Демонтаж стержня для горелок серии pyr 23
• Демонтаж форсунки для горелки серии рук 23
• Baltur____________________ 24
• Ьаниг____________________ 25
• Соединение горелки к системе газовых труб 26
• Установка питания газом метаном от сети среднего давления см вт 8530 1 и вт 8531 1 26
• Ьаниг____________________ 26
• 8530 1 27
• 8531 1 15 11 90 27
• Принципиальная схема соединения нескольких горелок к газопроводной 27
• Принципиальная схема соединения одной горелоки к газопроводной сети 27
• Сети среднего давления 27
• Среднего давления 27
• Ьаниг____________________ 27
• Baltur____________________ 28
• Baltur____________________ _ 29
• Baltur 30
• Rev 04 02 2004 30
• Вт 8810 3 30
• Детали дроссельного клапана регулирования подача газа для горелок серии руя 0002910420 30
• Принципиальная схема установки клапанов горелок модель ts и pyr 30
• Вт 8810 3 0002910420 31
• К черт 31
• Первое зажигание на метане 31
• Ьаниг____________________ 31
• Ьаниг____________________ 32
• Baltur____________________ 33
• Baltur____________________ _ 34
• Ьаниг____________________ 35
• Использование горелки 36
• Техническое содержание 36
• Ьаниг____________________ 36
• Baltur____________________ 37
• Инструкции по регулировке электроклапана е6о 5в 37
• Инструкции по электроклапану для газовых горелок brahma мод e6g sr 8 37
• Baltur 38
• Инструкция по регулировке газового клапана siemens skp 15 00 е2 38
• Baltur 39
• Rev 28 09 2005 39
• Siemens skp 25 03 е2 с регулятором давления 39
• Инструкции по регулировке газового клапана 39
• Принципиальная схема позиционирования лопаток заслонки воздуха сгорания 40
• Ьаниг____________________ 40
• Bdtur___________________ 41
• Газовый запальник gbp 40 41
• Запальная горелка с воздушным поддувом gbp40 41
• Регулирование пропускной способности воздух газойль с 42
• Сервомотором модель 5дм 42
• Ьаниг____________________ 42
• Baltur____________________ _ 43
• Ьаниг____________________ 44
• Baltur____________________ 45
• Узел регулирования воздуха сгорания топливного мазута или газойля тип ам 77 0002931850 45
• Bdtur_____________________ 46
• Вт 8562 2 46
• Узел двигателя sqn 10 sqm 20 модулированного управления для регулирования кулачков газовых и смешанных горелок 46
• Baltur 47
• И контроля для газовых горелок 47
• Приборы управления 47
• Baltur___________________ 48
• Функции 48
• Baltur____________________ 49
• Baltur___________________ 50
• Изготовителя горег 50
• Электрические соединения 50
• Примечания по программному устройству пос 1едоватсльностъ 51
• Режим работа 51
• Указатели позиции блокир 51
• Ьаниг____________________ 51
• Baltur___________________ 52
• Предохранительное время наивность племени пуска 52
• Baltur___________________ 53
• А ъ ь ь ьф ьа 54
• Программа управления в случае прерывания работы и указание позиции прерывания 54
• Ьаныг___________________ 54
• А1 иозэе 55
• А10 1295 55
• За на тове 55
• Примеры соединений 55
• Принципа одиночного провода 55
• Серии ох 55
• Ьаниг____________________ 55
• Ьаниг____________________ 56
• Baltur___________________ 57
• 1 1 224 58
• 1 22 иылз 58
• Baltur____________________ 58
• В наличии юо лов добавить нов обозначенных в модели 58
• Для заявки 58
• Зашита против смены поляризации на основании голанцских 58
• Инсталяционных нор м модель аомзо 58
• Модели з наличии z время переключений указаны в секундах в последовательности запуска шрелки для частоты 50 гц в случае 6о гп время уменьшается на 20 приблизительно 58
• Ьнл зз 58
• Baltur____________________ 59
• Baltur 60
• Ldu 11 60
• Прибор контроля герметичности газового клапана 60
• Baltur 61
• T2 27 5 s 61
• T20 22 5 s 61
• T5 67 5 s 61
• Ti 22 5 s 61
• Прибор контроля герметичности газового клапана 61
• Ьви 11 61
• Baltur 62
• _200707 62
• Электрическая схема для pyr ggr ldu11 62
• Baltur 63
• _200707 63
• Электрическая схема для pyr ggr ldu11 63
• Baltur 64
• _200707 64
• Электрическая схема для pyr ggr ldu11 64
• Baltur 65
• _200707 65
• Электрическая схема для pyr ggr ldu11 65
• Baltur 66
• Электрическая схема для pyr ggr ldu11 66
• Connettore rampa pilota 68
• Connettore rampa principale 68
• Pmp pmp 68
• Клапанов пускового пламени 68
• Линии газовых клапанов 68
• Соединитель главной 68
• Соединитель линии газовых 68
• Электрическая схема для pyr ggr ldu11 68
• Baltur 69
• Электрическая схема для рур ср мил 69
• Balhir 70
• Tecnologie per il clima 70

Похожие устройства

• Baltur PYR 14 GGR Инструкция по эксплуатации
• Baltur PYR 15 GGR Инструкция по эксплуатации
• Orion ПТ-60ЖК-170ЦТ Инструкция по эксплуатации
• Orion ПТ-99ЖК-170ЦТ Инструкция по эксплуатации
• Baltur PYR 4 NR Инструкция по эксплуатации
• Baltur PYR 4 NR-V Инструкция по эксплуатации
• Baltur PYR 5 NR Инструкция по эксплуатации
• Baltur PYR 5 NR-V Инструкция по эксплуатации
• Baltur PYR 6 NR Инструкция по эксплуатации
• Baltur PYR 6 NR-V Инструкция по эксплуатации
• Baltur PYR 7 NR Инструкция по эксплуатации
• Baltur PYR 7 NR-V Инструкция по эксплуатации
• Baltur PYR 8 NR Инструкция по эксплуатации
• Baltur PYR 8 NR-V Инструкция по эксплуатации
• Baltur PYR 9 NR Инструкция по эксплуатации
• Baltur PYR 9 NR-V Инструкция по эксплуатации
• Baltur PYR 10 NR Инструкция по эксплуатации
• Baltur PYR 10 NR-V Инструкция по эксплуатации
• Baltur PYR 11 NR Инструкция по эксплуатации
• Baltur PYR 11 NR-V Инструкция по эксплуатации

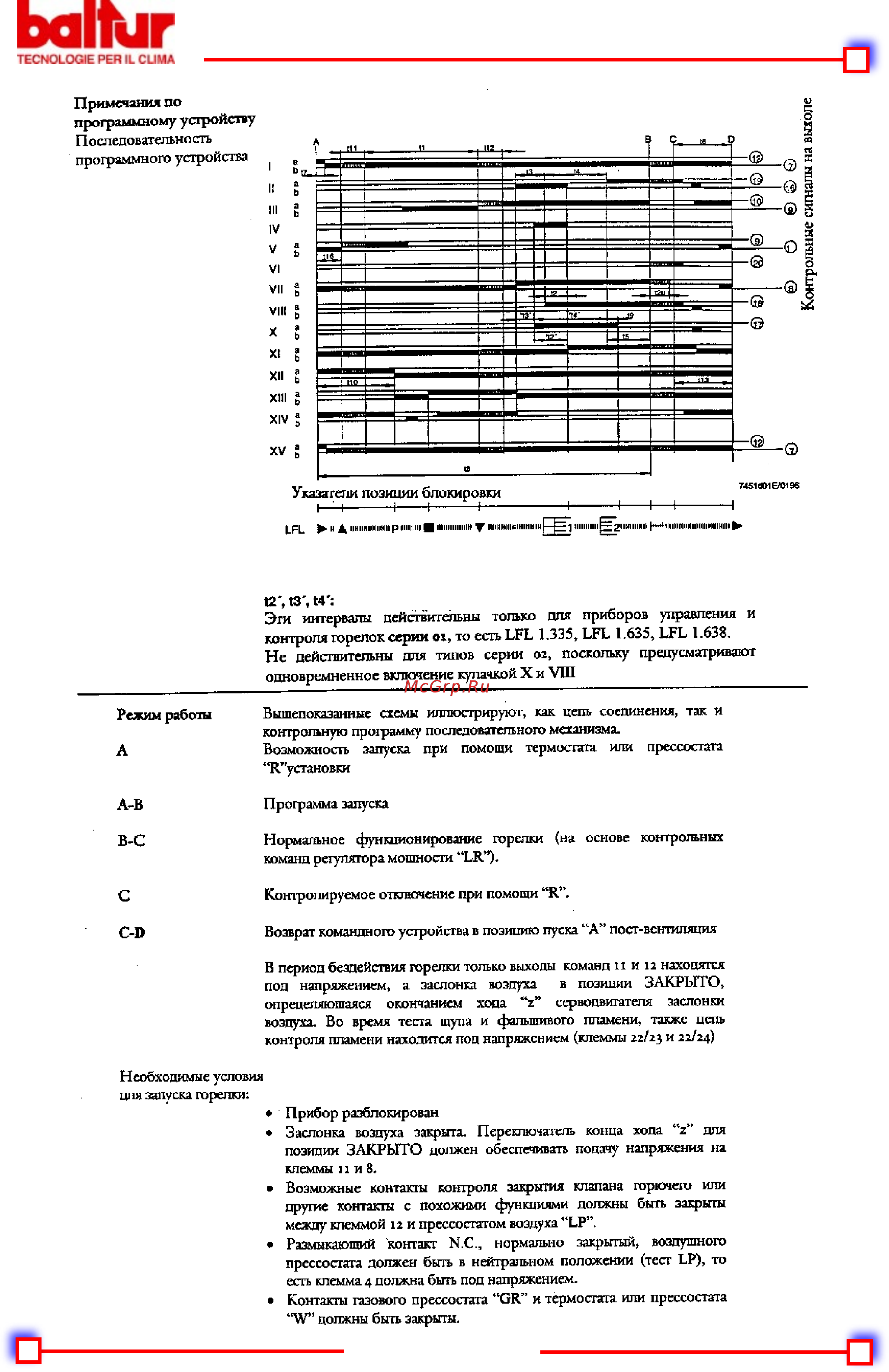

ЬаНиг____________________ ТЕСН0Ь0в1Е РЕЯ II СЫМА I б Контрольные сигналы на выходе Примечания по программному устройству Пос 1едоватсльностъ программного устройства Указатели позиции блокир 7451001ЕЛ 1Э Ж I 1 1 I г 1 1 1 пш 2 и 11 111Ы wttMllИИlИ l ин к 4 аиш пы мп р пи III 11141111111 У ШШ1мтпк и 13 14 Эти интервалы действительны только для приборов управления и контроля горелок серии 01 то есть ЬРЬ 1 335 ЫЪ 1 635 ЫЪ 1 638 Нс действительны для типов серии 02 поскольку предусматривают ппновремненное включение кулачкой X и УШ Режим работа Вышепокаааниые схемы иллюстрируют как цепь соединения так и контрольную программу последовательного механизма А Возможность запуска при помощи термостата или прессостата установки А В Программа запуска ВС Нормальное функционирование горелки на основе контрольных команд регулятора м ности ЫГ П с Контролируемое отключение при помогли R со Возврат командного устройства в позицию пуска А пост вентиляция В под период бездействия напряжением горелки а только заслонка выхопы возпуха команд в низа находятся позиции ЗАКРЫТО определяющаяся окончанием хода г серводвигателя заслонки воздуха Во время теста щупа и М ЩиЧК фальшивого пламени также цепь контроля пламени находится под напряжением клеммы 22 23 и 22 24 Необходимые условия для запуска горелки Прибор разблокирован Заслонка позиции воздуха закрыта ЗАКРЫТО должен Переключатель обеспечивать конца подачу хода 2 напряжения для на клеммы и и 8 Возможные пруте контакты контакты с контроля похожими закрытия клапана горючего функциями должны быть или закрыты между клеммой 12 и прсссостатом воздуха ЬР Размыкающий прессостата контакт должен быть К С н нормально нейтральном закрытый положении воздушного тест ЪР то есть клемма 4 ши жна бить под напряжением Контакты газового прессостата ОН и термостата или прессостата должны быть закрыты ____________ 51 69 _____________________________ 0006080660_200707
