![Baltur PYR 13 GGR [6/70] Baltur](/img/pdf.png)
Baltur PYR 13 GGR [6/70] Baltur
![Baltur PYR 13 GGR [6/70] Baltur](/views2/1423771/page6/bg6.png)
6 / 69
0006080660_00707
N° 0002670104

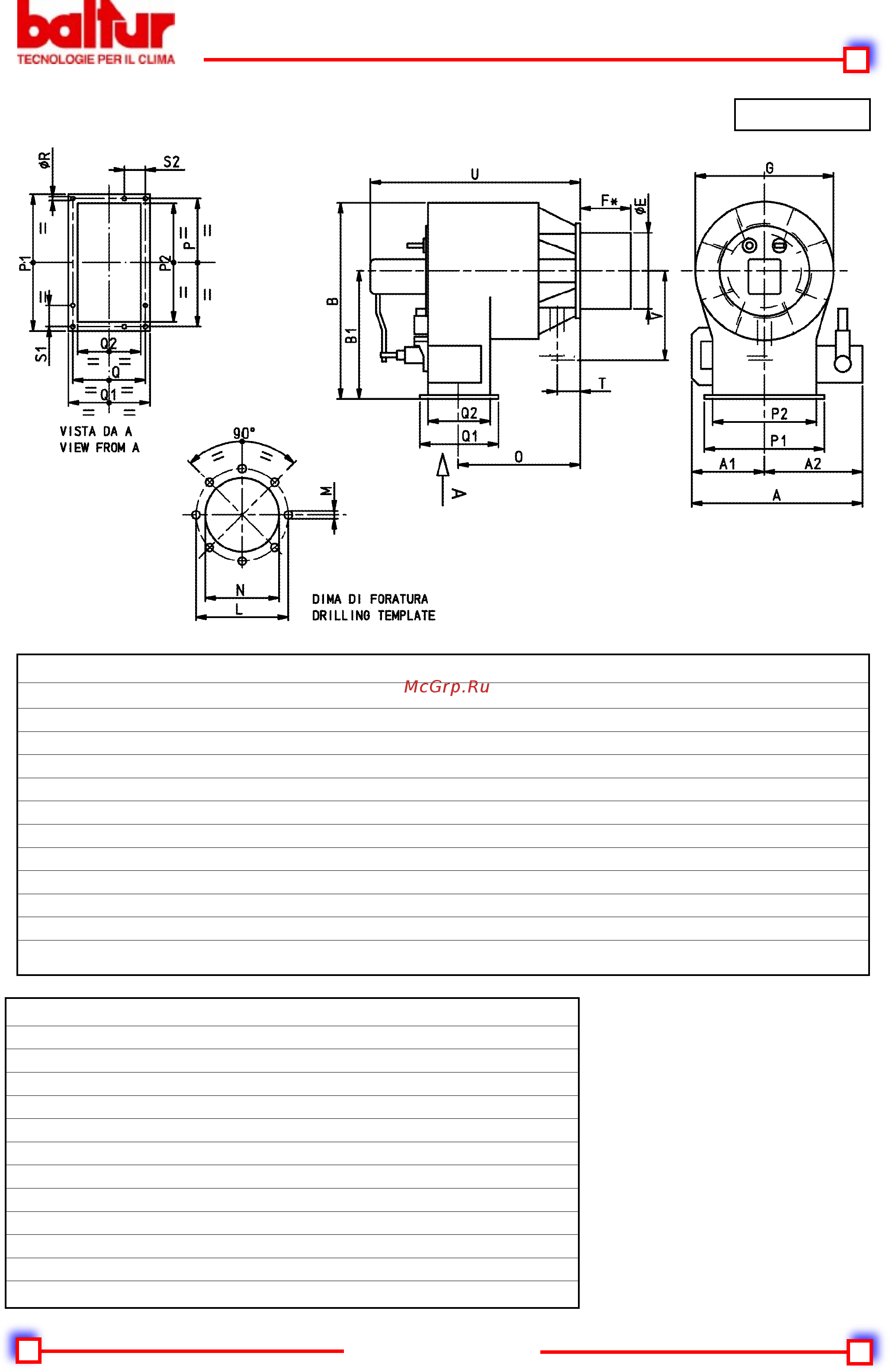

ГАБАРИТНЫЕ РАЗМЕРЫ ГОРЕЛОК МОД. PYR...R
* Размер F может быть изменен по
запросу
Прим: Общие размеры действительны
для всех PYR с любым видом топлива;
Размеры T и V действительны
только для газовых горелок
Приведенные размеры являются
ориентировочными
МОДЕЛЬ A A1 A B B1 E *F G L M N O P P1 P
PYR 4R 850 335 515 974 650 90 350 648 396 M14 310 473 480 530 430
PYR 5R 950 385 565 1059 700 350 350 718 466 M14 380 583 580 630 530
PYR 6R 100 40 600 1144 750 40 350 788 536 M14 450 703 650 700 600
PYR 7R 1060 440 620 1224 800 480 350 848 602 M14 510 768 690 740 640
PYR 8R 110 470 650 1304 850 540 350 908 66 M14 570 808 750 800 700
PYR 9R 1180 500 680 1384 900 600 350 968 722 M16 630 833 810 860 760
PYR 10R 110 515 695 1495 950 650 350 1018 77 M16 680 861 840 890 790
PYR 11R 1270 575 695 1544 1000 720 350 1088 842 M16 750 870 900 950 850
PYR 1R 170 575 695 165 1050 790 350 1150 91 M16 830 890 900 950 850
PYR 13R 1270 575 695 1705 1100 850 350 1210 982 M16 890 900 900 950 850
PYR 14R 1330 65 705 1785 1150 990 350 170 104 M16 950 90 950 1000 900
PYR 15R 1330 625 705 1860 1200 980 350 1320 1102 M16 1010 940 950 1000 900
МОДЕЛЬ Q Q1 Q R S1 S T U V
PYR 4R 300 350 50 Ø14 10 100 95 994 380
PYR 5R 360 410 310 Ø14 145 120 95 1136 405
PYR 6R 40 470 370 Ø14 163 140 150 186 480
PYR 7R 450 500 400 Ø14 115 90 150 1366 480
PYR 8R 500 550 450 Ø14 15 100 150 1431 55
PYR 9R 550 600 500 Ø14 135 110 150 1481 600
PYR 10R 600 650 550 Ø14 140 10 150 1531 60
PYR 11R 650 700 600 Ø14 140 130 150 1586 680
PYR 1R 650 700 600 Ø14 150 130 00 1606 740
PYR 13R 670 720 620 Ø14 150 134 200 1626 780
PYR 14R 650 700 600 Ø14 160 130 50 1636 800
PYR 15R 670 720 620 Ø14 160 134 250 1665 850
