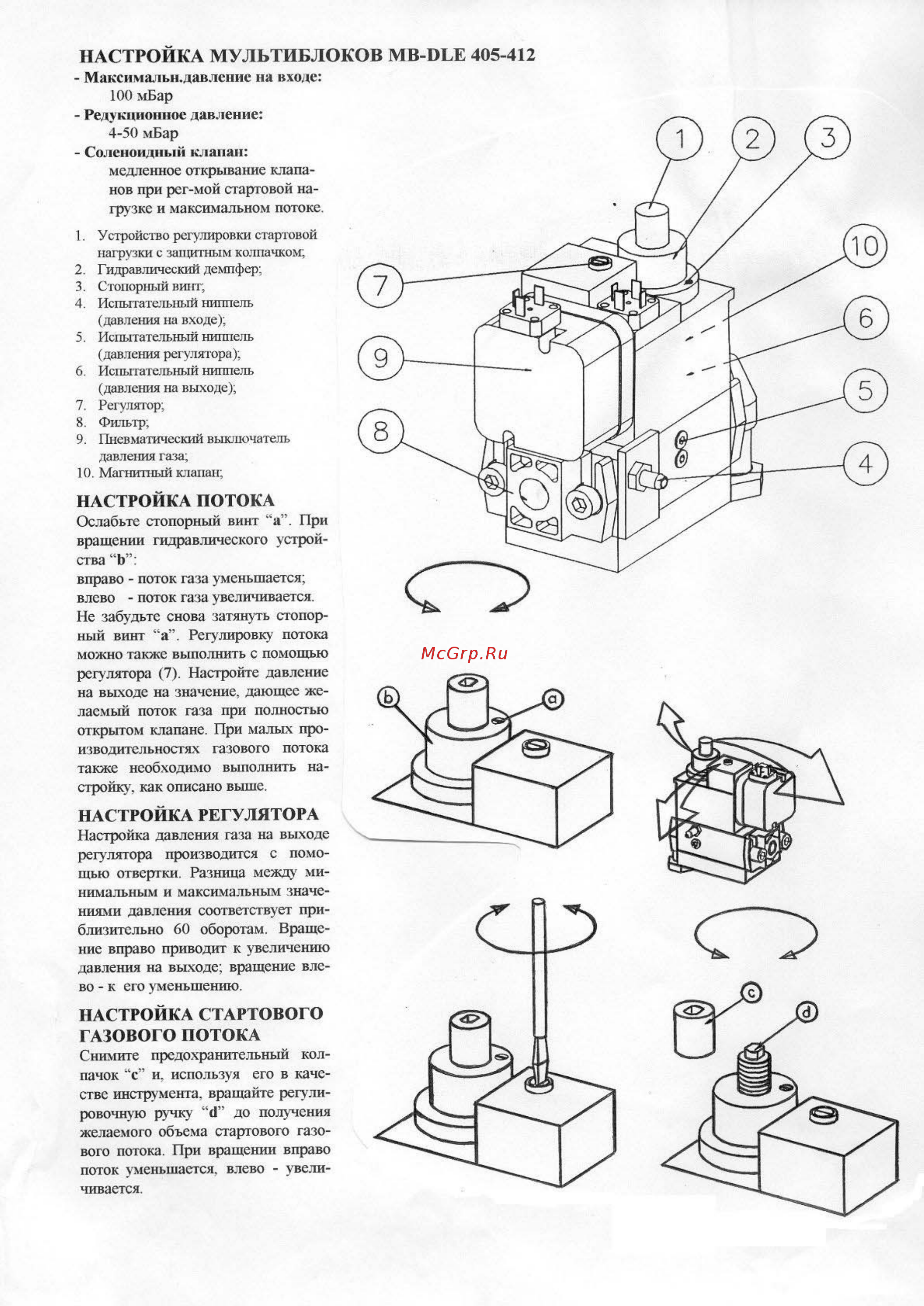

10 НАСТРОЙКА МУЛЬТИБЛОКОВ МВ ИЬЕ 405 412 Мгжсимйльн даплепие на входе 100 мБар Редукционное давление 4 50 мБар Соленоидный клапан медленное открывание клапа нов при рсг мой стартовой на грузке и максимальном потоке I Устройство регулировки стартовой нагрузки с защитным колпачком 2 Гидравлический демпфер 3 Стопорный вит 4 Испытательный ниппель давления на входе 5 Испытательный ниппель давления регулятора 6 Испытательный ниппель давления не выходе 7 Регулятор 8 Фильтр 9 Пневматический выключатель давления газа 10 Магнитный клапан НАСТРОЙКА ПОТОКА Ослабьте стопорный винт а При вращении гидравлического устрой ства Ь вправо поток газа уменьшается влево поток газа увеличивается Нс забудьте снова затянуть стопор ный винт а Регулировку потока можно также выполнить с помощью регулятора 7 Настройте давление на выходе на значение дающее же лаемый поток газа при полностью открытом клапане При малых про изводительностях газового шпока также необходимо выполнить на стройку как описано выше НАСТРОЙКА РЕГУЛЯТОРА Настройка давления газа на выходе регулятора производится с помо щью отвертки Разница между ми нимальным и максимальным значе ниями давления соответствует при близительно 60 оборотам Враще ние вправо приводит к увеличению давленая на выходе вращение вле во к его уменьшению НАС ТРОЙКА СТАРТОВОГО ГАЗОВОГО ПОТОКА Снимите предохранительный кол пачок с и используя его в каче стве инструмента вращайте регули ровочную ручку Г до получения желаемого объема стартового газо вого потока При вращении вправо поток уменьшается влево увели чивается
