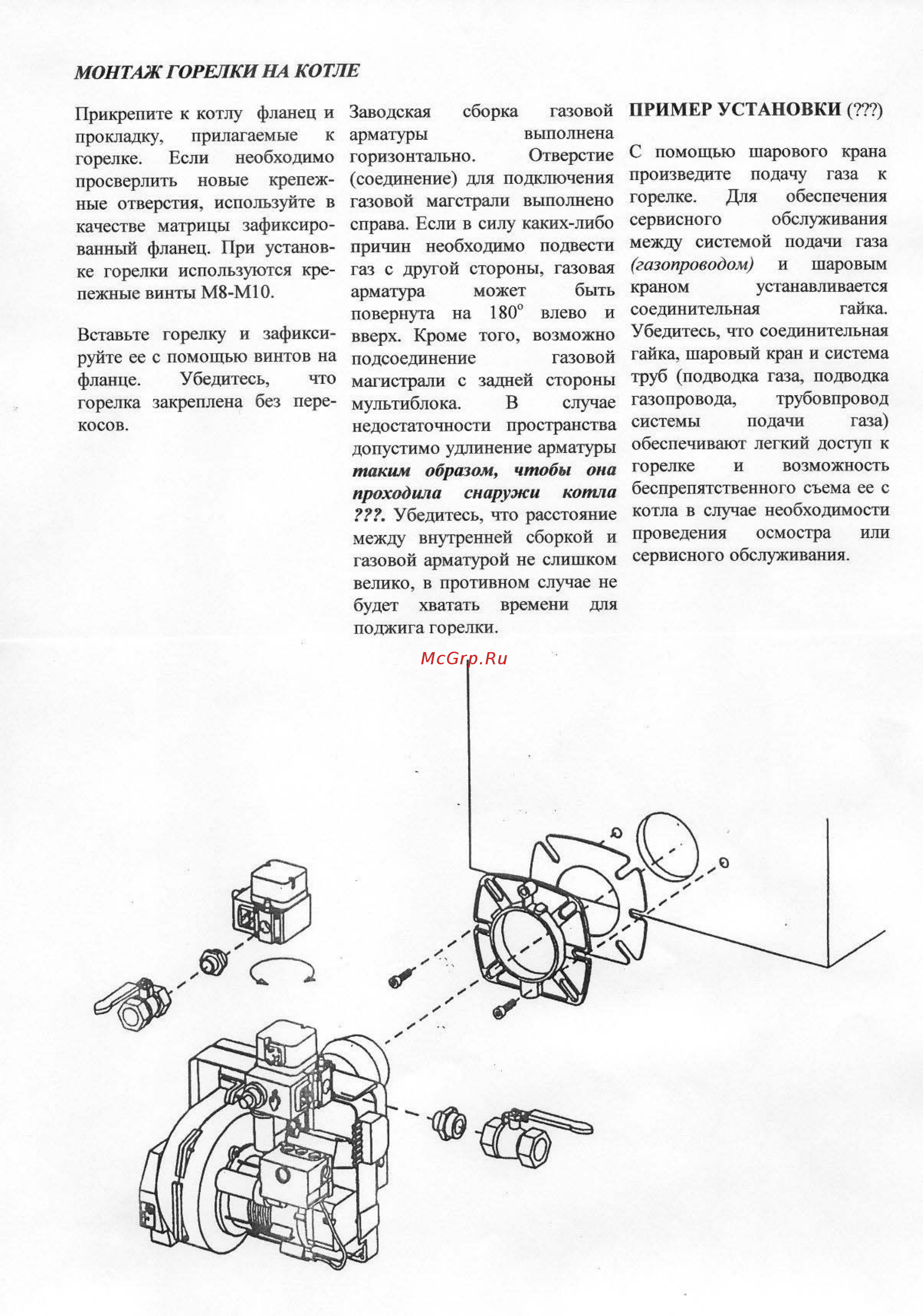

6 МОНТАЖ ГОРЕЛКИ НА КОТЛЕ Прикрепите к котлу фланец и прокладку прилагаемые к горелке Если необходимо просверлить новые крепеж ные отверстия используйте в качестве матрицы зафиксиро ванный фланец При установ ке горелки используются кре пежные винты М8 М10 Вставьте горелку и зафикси руйте ее с помощью винтов на фланце Убедитесь что горелка закреплена без пере косов Заводская сборка газовой арматуры выполнена горизонтально Отверстие соединение для подключения газовой магстрали выполнено справа Если в силу каких либо причин необходимо подвести газ с другой стороны газовая арматура может быть повернута на 180 влево и вверх Кроме тою возможно подсоединение газовой магистрали с задней стороны мультиблока В случае недостаточности пространства допустимо удлинение арматуры таким образом чтобы она проходила снаружи котла Убедитесь что расстояние между внутренней сборкой и газовой арматурой не слишком велико в противном случае не будет хватать времени для поджига горелки ПРИМЕР УСТАНОВКИ С помощью шарового крана произведши подачу газа к горелке Для обеспечения сервисного обслуживания между системой подачи газа газопроводом и шаровым краном устанавливается соединительная гайка Убедитесь что соединительная гайка шаровый кран и система труб подводка газа подводка газопровода трубовпровод системы подачи газа обеспечивают легкий доступ к горелке и возможность беспрепятственного съема ее с котла в случае необходимости проведения ос мостра или сервисного обслуживания
