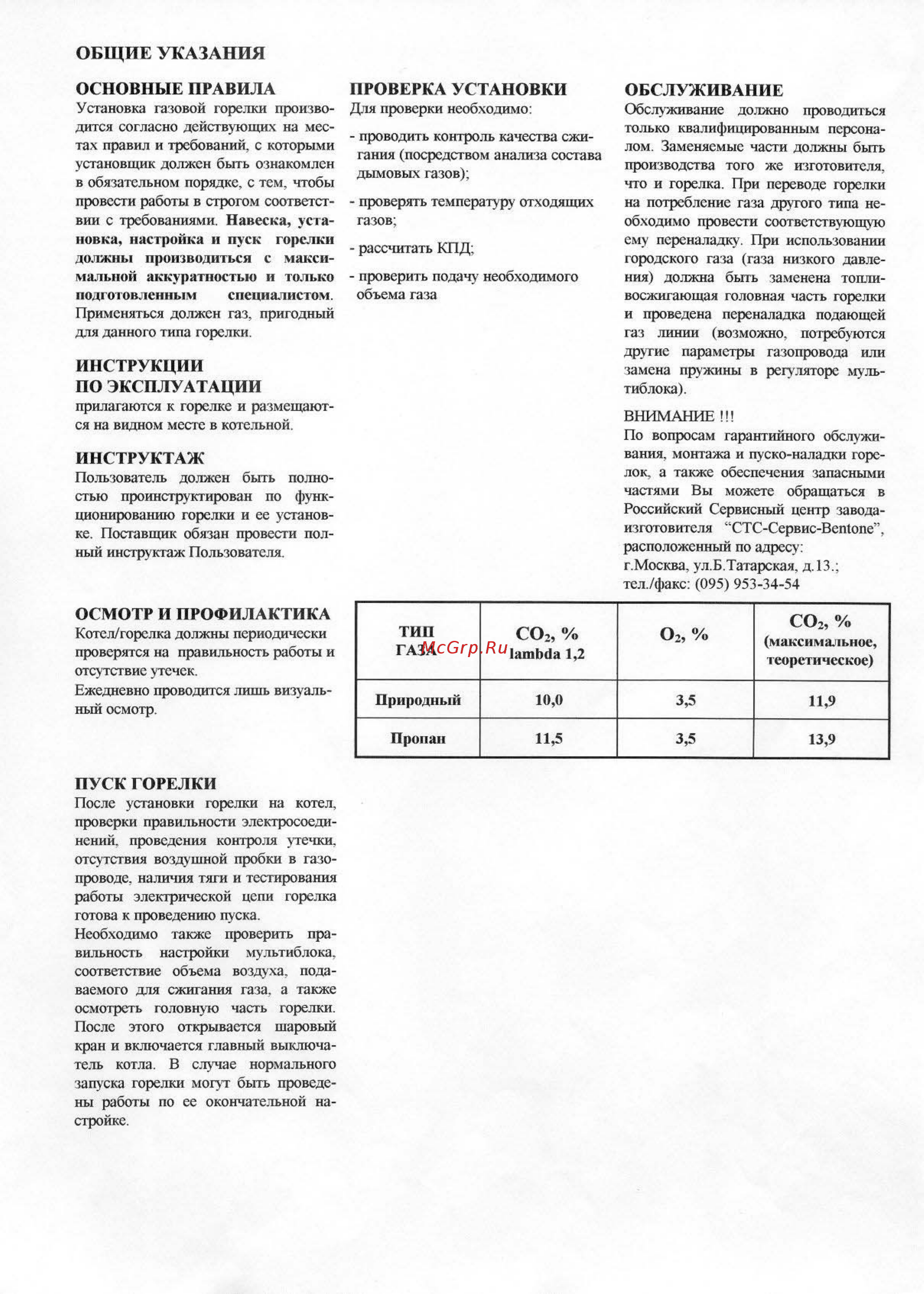

11 ОБЩИЕ УКАЗАНИЯ ОСНОВНЫЕ ПРАВИЛА ПРОВЕРКА УСТАНОВКИ ОБСЛУЖИВАНИЕ Установка газовой горелки произво дится согласно действующих на мес тах правил и требований с которыми установщик должен быть ознакомлен в обязательном порядке С тем чтобы провести работы в строгом соответст вии с требованиями Навеска уста Для проверки необходимо Обслуживание должно проводиться только квалифицированным персона лом Заменяемые части должны быть производства того же изготовителя что и горелка При переводе горелки на потребление газа другого типа не обходимо провести соответствующую ему переналадку При использовании городского газа газа низкого давле ния должна быть заменена топли восжигающая головная часть горелки и проведена переналадка подающей газ линии возможно потребуются другие параметры газопровода или замена пружины в регуляторе муль тиблока проводить контроль качества сжи гания посредством анализа состава дымовых газов проверять температуру отходящих газов новка настройка и пуск горелки рассчитать КПД должны производиться с макси проверить подачу необходимого мальной аккуратностью и только подготовленным специалистом объема гача Применят ься должен газ пригодный для данного типа горелки ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ прилагаются к горелке и размещают ся на видном месте в котельной ВНИМАНИЕ 1И По вопросам гарантийного обслужи вания монтажа и пуско наладки горе лок а также обеспечения запасными частями Вы можете обращаться в Российский Сервисный центр заводаизготовителя СТС Сервис Вспюпе расположенный по адресу г Москва ул Б Татарская д 13 тел факс 095 953 34 54 ИНСТРУКТАЖ Пользователь должен быть полно стью проинструктирован по функ ционированию горелки и ее установ ке Поставщик обязан провести пол ный инструктаж Пользователя ОСМОТР И ПРОФИЛАКТИКА Котсл горслка должны периодически проверятся па правильность работы и отсутствие утечек Ежедневно проводится лишь визуаль ный осмотр ПУСК ГОРЕЛКИ После установки горелки на котел проверки правильности электросоеди нений проведения контроля утечки отсутствия воздушной пробки в газо проводе наличия тяги и тестирования работы электрической цепи горелка готова к проведению пуска Необходимо также проверить пра вильность настройки мультиблока соответствие объема воздуха пода ваемого для сжигания газа а также осмотреть головную часть горелки После этого открывается шаровый кран и включается главный выключа тель котла В случае нормального запуска горелки могут быть проведе ны работы по ее окончательной на стройке ТИП ГАЗА со2 1атЬйа 1 2 о2 со2 максимальное теоретическое Природный 10 0 3 5 11 9 Пропан 11 5 3 5 13 9
