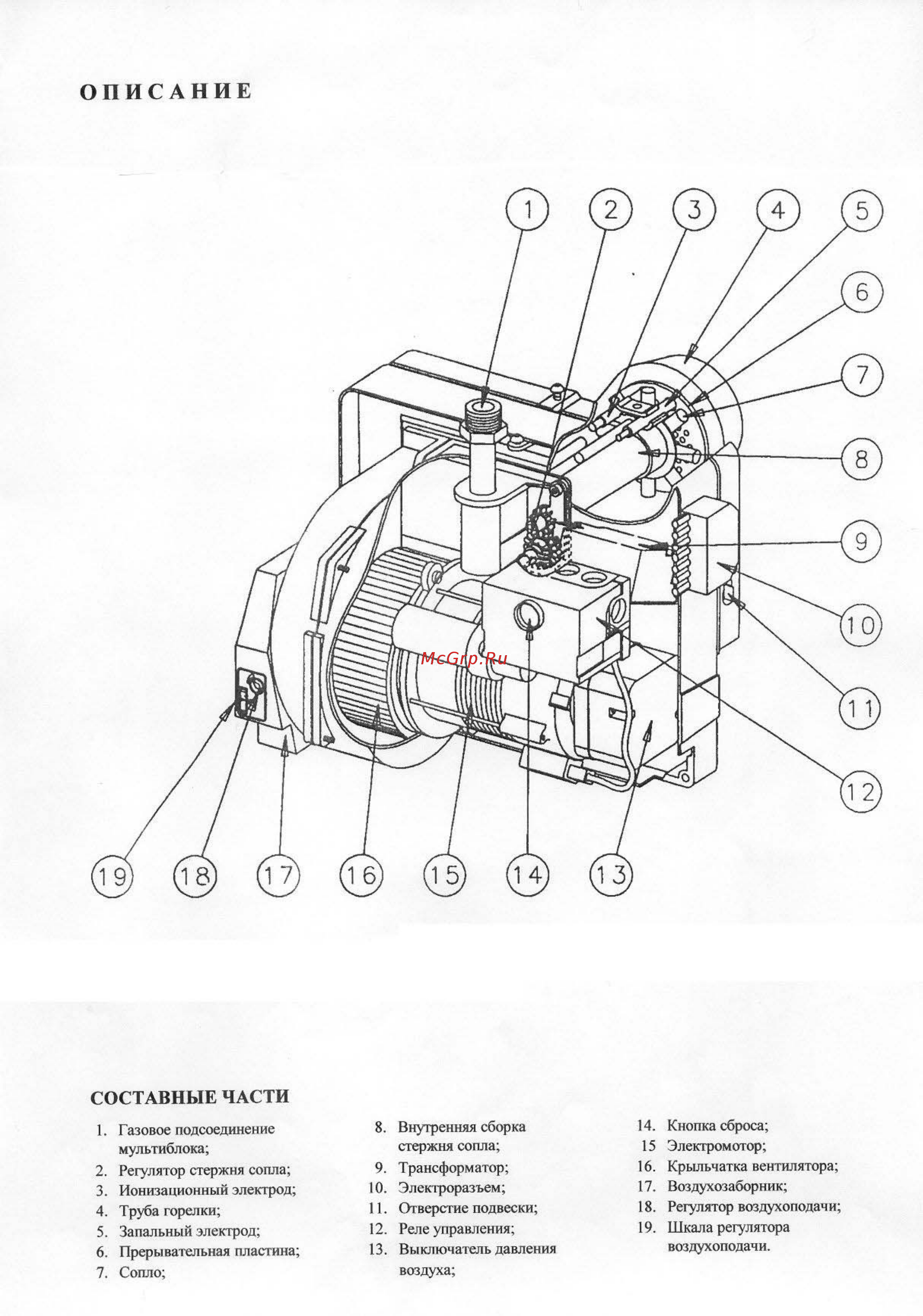

2 ОПИСАНИЕ СОСТАВНЫЕ ЧАСТИ 1 Газовое подсоединение мультиблока 2 Регулятор стержня сопла 3 Ионизационный электрод 4 Труба горелки 5 Запальный электрод 6 Прерывательная пластина 7 Сопло 8 Внутренняя сборка стержня сопла 9 Трансформатор 10 Электроразъем 11 Отверстие подвески 12 Реле управления 13 Выключатель давления воздуха 14 Кнопка сброса 15 Электромотор 16 Крыльчатка вентилятора 17 Воздухозаборник 18 Регулятор воздухоподачи 19 Шкала регулятора воздухоподачи
