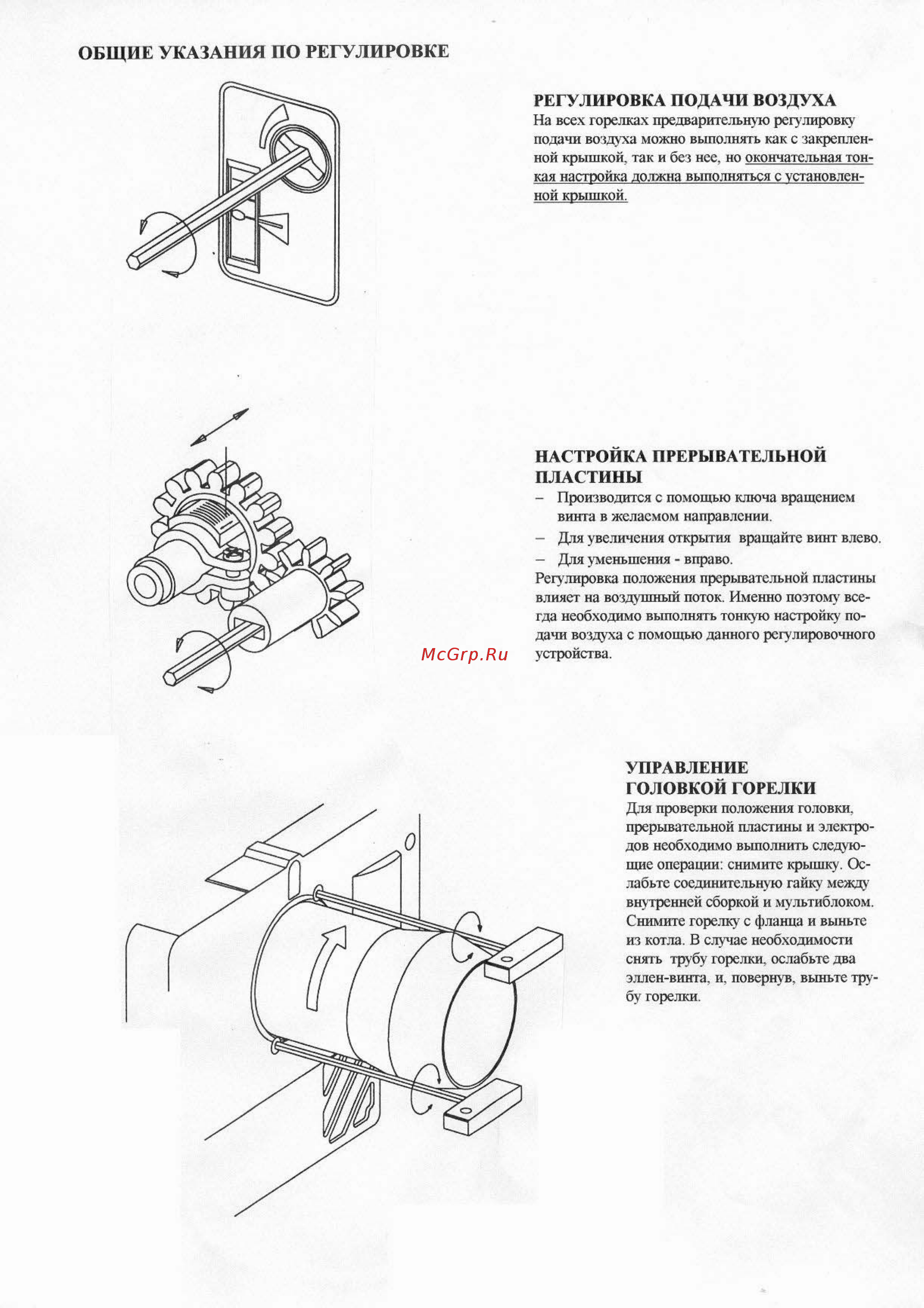

13 ОБЩИЕ УКАЗАНИЯ ПО РЕГУЛИРОВКЕ РЕГУЛИРОВКА ПОДАЧИ ВОЗДУХА На всех горелках предварительную регулировку подачи воздуха можно выполнять как с закреплен ной крышкой так и без нее но окончательная тон кая настойка должна выполняться с установленной крышкой НАСТРОЙКА ПРЕРЫВАТЕЛЬНОЙ ПЛАСТИНЫ Производится с помощью ключа вращением винта в желаемом направлении Для увеличения открытия вращайте винт влево Для уменьшения вправо Регулировка положения прерыватслыюй пластины влияет на воздушный поток Именно поэтому все гда необходимо выполнять тонкую настройку подачи воздуха с помощью данного регулировочного устройства УПРАВЛЕНИЕ ГОЛОВКОЙ ГОРЕЛКИ Для проверки положения головки прерывателыюй пластины и электро дов необходимо выполнить следую щие операции снимите крышку Ос лабьте соединительную гайку между внутренней сборкой и мультиблоком Снимите горелку с фланца и выньте из котла В случае необходимости снять трубу горелки ослабьте два эллен винта и повернув выньте тру бу горелки
