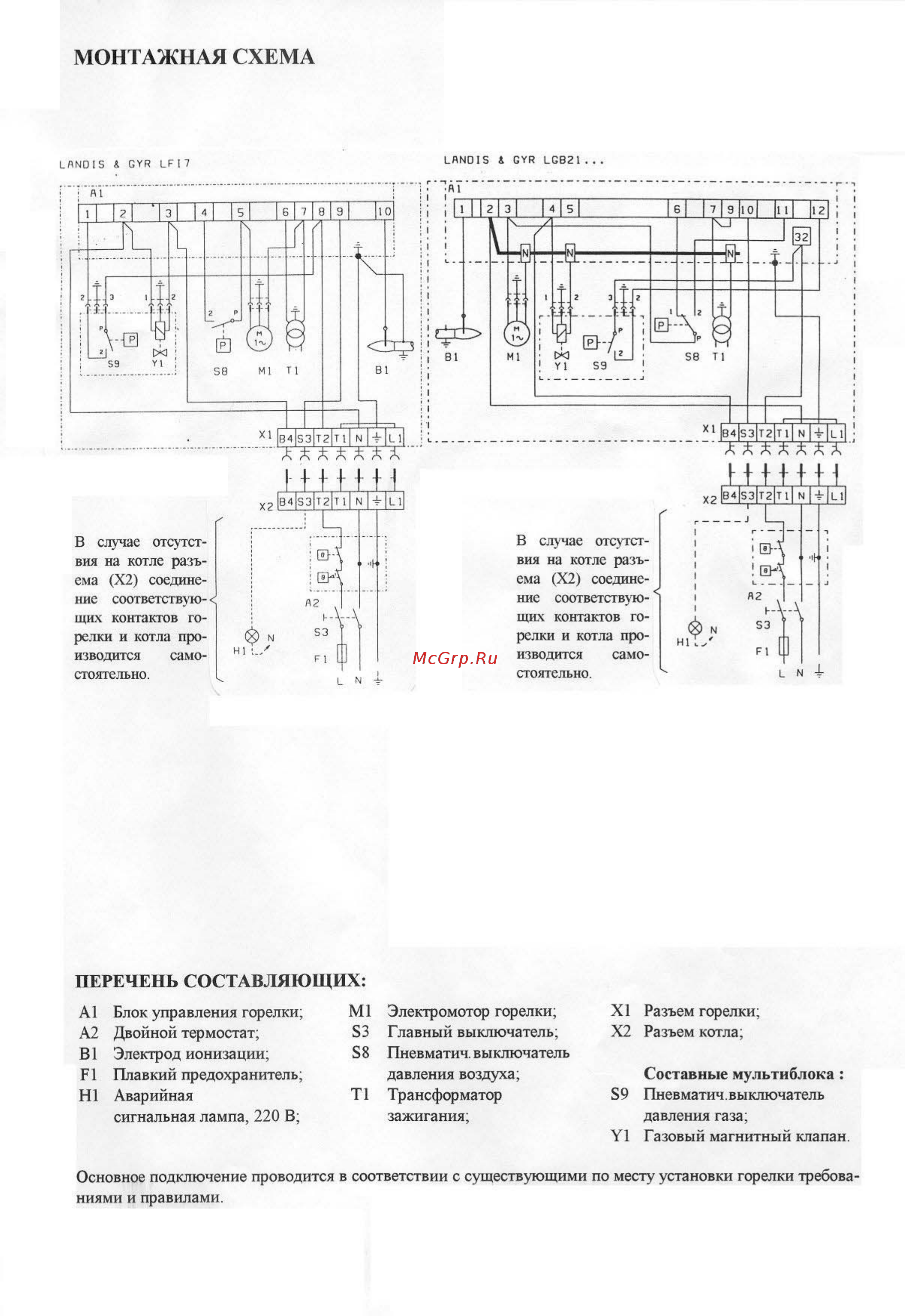

7 МОНТАЖНАЯ СХЕМА ЬЯНО15 4 СУН Ъ0В21 1ЛМС15 Л СУР I Г I 7 В случае отсутст вия на котле разъ ема Х2 соедине ние соответствую щих контактов го релки и котла про изводится само стоятельно В случае отсутст вия на котле разъ ема Х2 соедине ние соответствую щих контактов го релки и котла про изводится само стоятельно ПЕРЕЧЕНЬ СОСТАВЛЯЮЩИХ А1 А2 В1 1 Н1 Блок управления горелки Двойной термостат Электрод ионизации Плавкий предохранитель Аварийная сигнальная лампа 220 В М1 Электромотор горелки 53 58 Главный выключатель Пневматич выключатель Т1 давления воздуха Трансформатор зажигания XI Разъем горелки Х2 Разъем котла Составные мультиблока 59 Пневматич выключатель давления газа 1 Газовый магнитный клапан Основное подключение проводится в соответствии с существующими по месту установки горелки требова ниями и правилами
