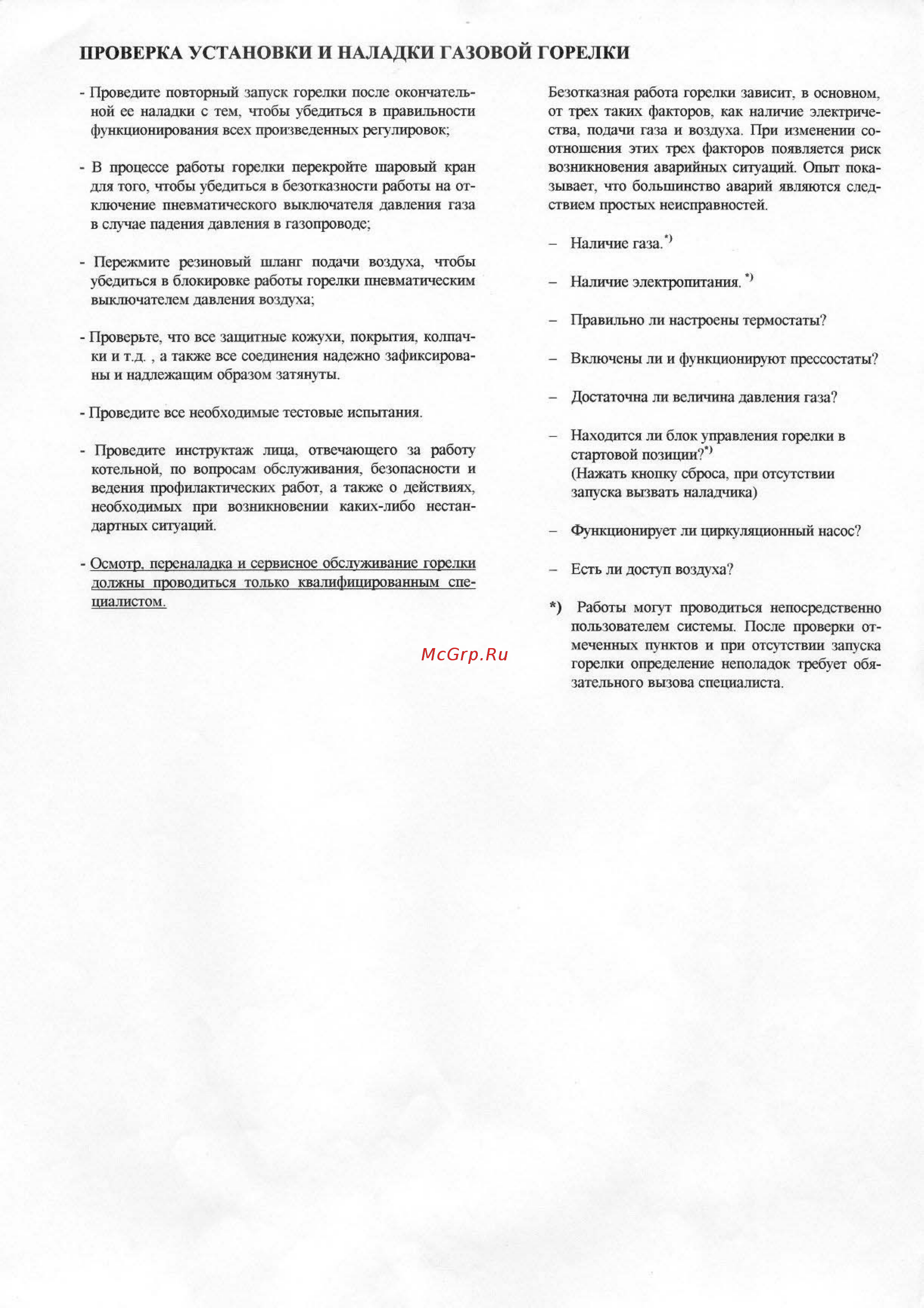

12 ПРОВЕРКА УСТАНОВКИ И ПАЛАДКИ ГАЗОВОЙ ГОРЕЛКИ Проведите повторный запуск горелки после окончатель ной ее наладки с тем чтобы убедиться в правильности функционирования всех произведенных регулировок В процессе работы горелки перекройте шаровый кран для того чтобы убедиться в безотказности работы на от ключение пневматического выключателя давления газа в случае падения давления в газопроводе Безотказная работа горелки зависит в основном от трех таких факторов как наличие электриче ства подачи газа и воздуха При изменении со отношения этих трех факторов появляется риск возникновения аварийных ситуаций Опыт пока зывает что большинство аварий являются след ствием простых неисправностей Наличие газа Пережмите резиновый шланг подачи воздуха чтобы убедиться в блокировке работы горелки пневматическим выключателем давления воздуха Наличие электропитания Правильно ли настроены термостаты Проверьте что все защитные кожухи покрытия колпач ки н т д а также все соединения надежно зафиксирова ны и надлежащим образом затянуты Включены ли и функционируют прессостаты Достаточна ли величина давления газа Проводите все необходимые тестовые испытания Проведите инструктаж лица отвечающего за работу котельной по вопросам обслуживания безопасности и ведения профилактических работ а также о действиях необходимых при возпикиовепии каких либо нестан дартных ситуаций Осмотр переналадка и сервисное обслуживание горелки должны проводиться только квалифицированным спе циалистом Находится ли блок управления горелки в стартовой позиции Нажать кнопку сброса при отсутст вии запуска вызвать наладчика Функционирует ли циркуляционный насос Есть ли доступ воздуха Работы могут проводиться непосредственно пользователем системы После проверки от меченных пунктов и при тпсушткии запуска горелки определение неполадок требует обя зательного вызова специалиста
