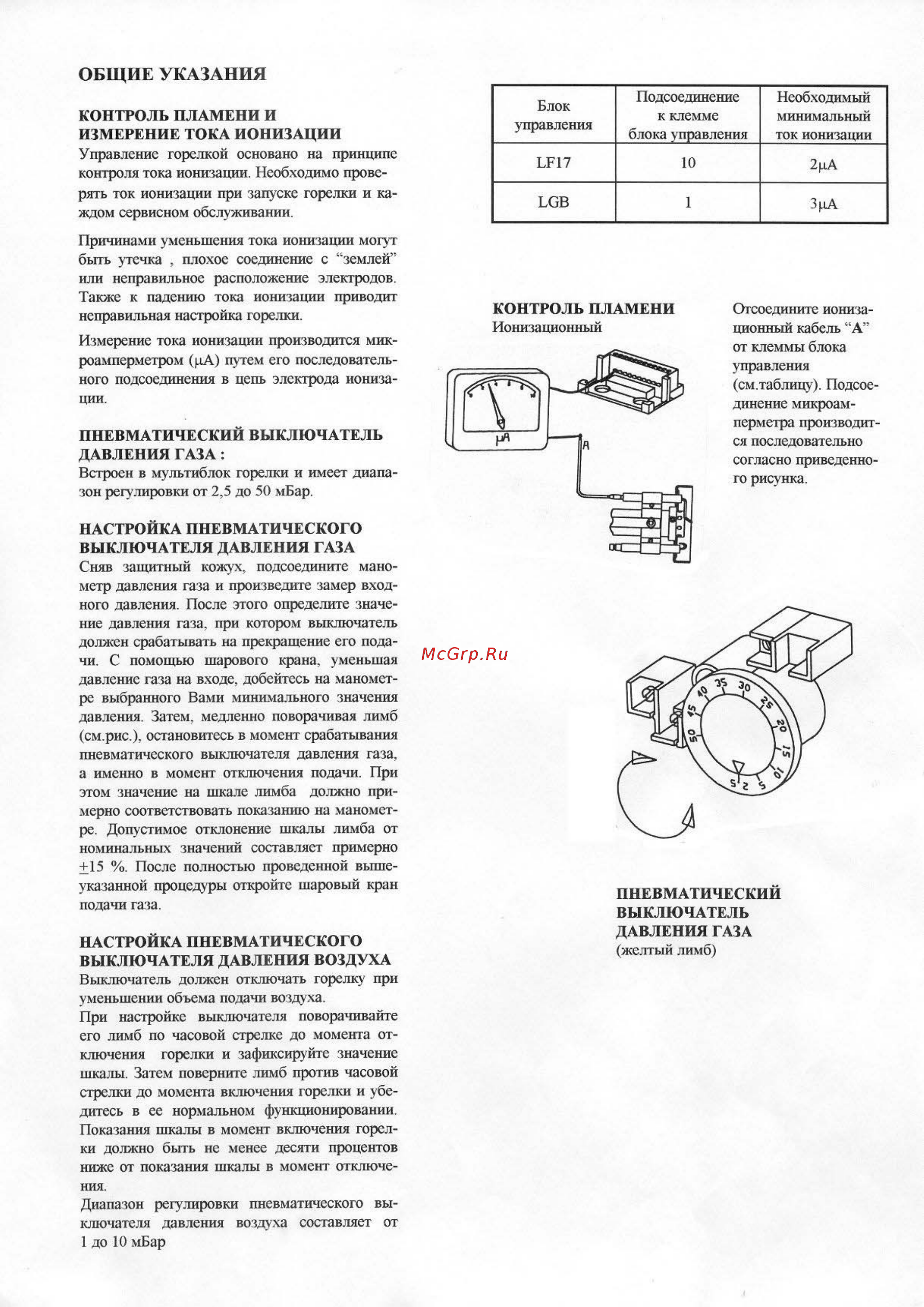

14 ОБЩИЕ УКАЗАНИЯ КОНТРОЛЬ ПЛАМЕНИ И ИЗМЕРЕНИЕ ТОКА ИОНИЗАЦИИ Управление горелкой основано на принципе контроля тока иошвацш Необходимо прове рять ток ионизации при запуске горелки и ка ждом сервисном обслуживании Причинами уменьшения тока ионизации могул бьпъ утечка плохое соединение с землей или неправильное расположение электродов Также к падению тока ионизации приводит неправильная настройка горелки Измерение тока ионизации производится мик роамперметром цА путем его последователь ного подсоединения в цепь электрода иониза ции Блок управления Подсоединение к клемме блока управления Необходимый минимальный ток ионизации ЬР17 10 2рА ьов 1 ЗрА КОН ТРОЛЬ ПЛАМЕНИ Ионизационный ПНЕВМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ГАЗА Встроен в мультиблок горелки и имеет диапа зон регулировки от 2 5 до 50 мБар Отсоедините иониза ционный кабель А от клеммы блока управления см таблицу Подсое динение микроампермегра производит ся последовательно согласно приведенно го рисунка НАСТРОЙКА ПНЕВМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ГАЗА Сняв защитный кожух шщиоединше мано метр давления газа и произведите замер вход ного давления После этого определите значе ние давления газа при котором выключатель должен срабатывать на прекращение ею пода чи С помощью шарового крана уменьшая давление газа на входе добейтесь на маномет ре выбранного Вами минимального значения давления Затем медленно поворачивая лимб см рис остановитесь в момент срабатывания пневматического выключателя давления газа а именно в момент отключения подачи При этом значение на шкале лимба должно при мерно соответствовать показанию на маномет ре Допустимое отклонение шкалы лимба от номинальных значений составляет примерно 15 После полностью проведенной выше указанной процедуры откройте шаровый кран подачи газа Н АСТРОЙКА ПНЕВМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ВОЗДУХА Выключатель должен отключать горелку при уменьшении объема подачи воздуха При настройке выключателя поворачивайте его лимб по часовой стрелке до момента от ключения горелки и зафиксируйте значение шкалы Затем поверните лимб против часовой стрелки до момента включения горелки и убе дитесь в ее нормальном функционировании Показания шкалы в момент включения горел ки должно бьпъ не менее десяти процентов ниже ог показания шкалы в момент отключе ния Диапазон регулировки пневматического вы ключателя давления воздуха составляет от 1 до 10 мБар ПНЕВМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ГАЗА желтый лимб
