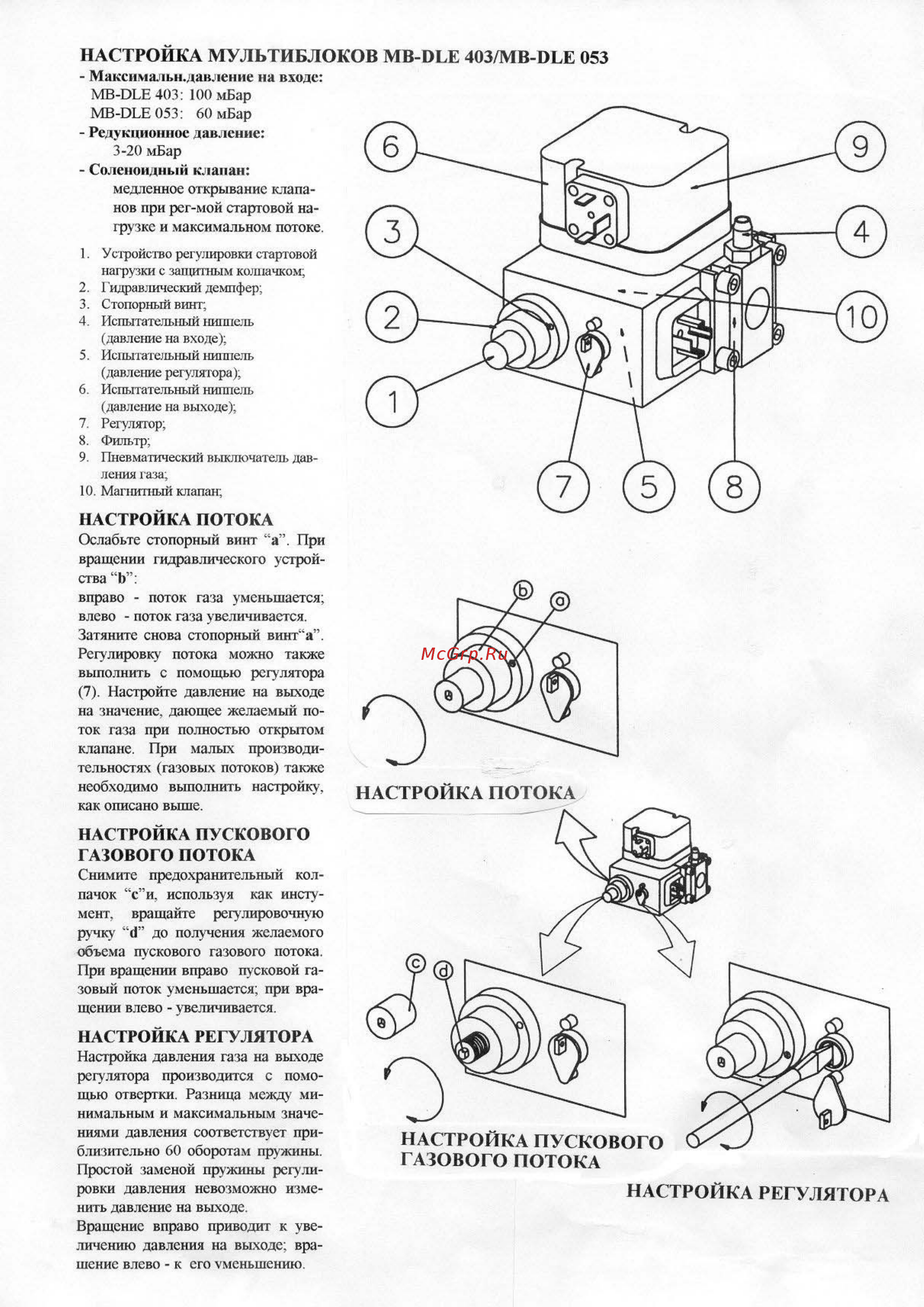

9 НАСТРОЙКА МУЛЬТИБЛОКОВ МВ ВЬЕ 403 МВ ОЬЕ 053 Макснмацыг давление на входе 1B DLE4O3 ЮОмБар МВ ОЕЕ 053 бОмБар Редукционное давление 3 20 мЬар Соленоидный клапан медленное открывание клапа нов при рег мой стартовой на грузке и максимальном потоке 1 Устройство регулировки стартовой нагрузки с защитным колпачком 2 1 идравлический демпфер 3 Стопорный винт 4 Испытательный ниппель давление на входе 5 Испытательный ниппель давление регулятора С Испытательный ниппель давление на выходе 7 Регулятор 8 Фильтр 9 Пневматический выключатель дав ления газа 10 Магнитный клапан НАСТРОЙКА ПОТОКА Ослабьте стопорный винт а При вращении гидравлического устрой ства Ь вправо поток газа уменьшается влево поток газа увеличивается Затяните снова стопорный винт а Регулировку потока можно также выполнить с помощью регулятора 7 Настройте давление на выходе на значение дающее желаемый по ток газа при полностью открытом клапане При малых производи тельностях газовых потоков также необходимо выполнить настройку как описано выше НАСТРОЙКА ПОТОКА НАСТРОЙКА ПУСКОВОГО ГАЗОВОГО ПОТОКА Снимите предохранительный кол пачок с и используя как инстумент вращайте регулировочную ручку й до получения желаемого объема пускового газового потока При вращении вправо пусковой га зовый поток уменьшается при вра щении влево увеличивается НАСТРОЙКА РЕГУЛЯТОРА Настройка давления газа на выходе регулятора производится с помо щью отвертки Разница между ми нимальным и максимальным значе ниями давления соответствует при близительно 60 оборотам пружины Простой заменой пружины регули ровки давления невозможно изме нить давление на выходе Вращение вправо приводит к увеличеишо давления на выходе вра щение влево к его уменьшению ГАЗОВОГО ПОТОКА НАСТРОЙКА РЕГУЛЯТОРА
