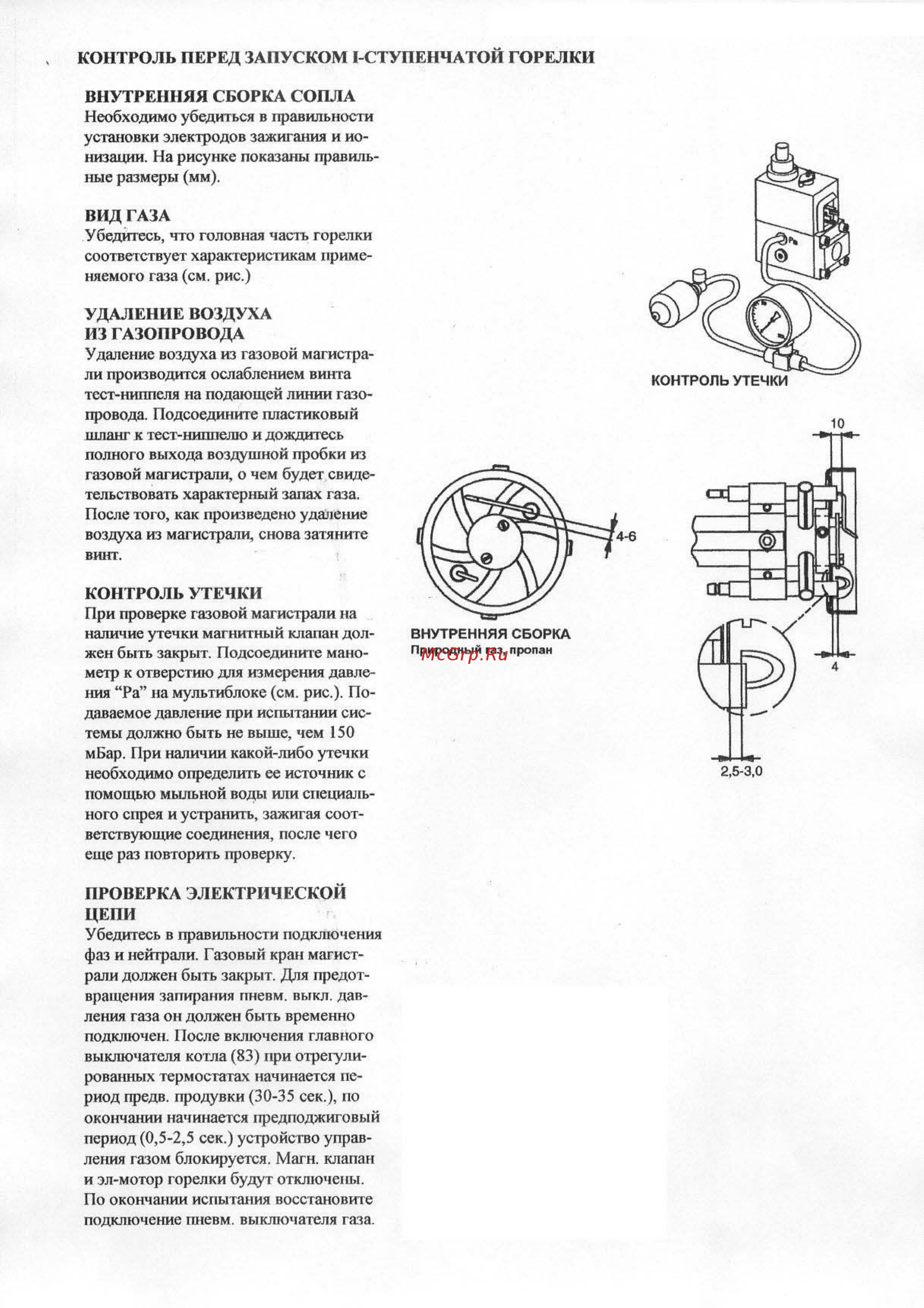

8 КОНТРОЛЬ ПЕРЕД ЗАПУСКОМ 1 СТУПЕНЧАТОЙ ГОРЕЛКИ ВНУТРЕННЯЯ СБОРКА СОПЛА Необходимо убедиться в правильности установки электродов зажигания и ио низации На рисунке показаны правиль ные размеры мм ВИД ГАЗА Убедитесь что головная часть горелки соответствует характеристикам приме няемого газа см рис УДАЛЕНИЕ ВОЗДУХА ИЗ ГАЗОПРОВОДА Удаление воздуха из газовой магистра ли производится ослаблением винта тест ниппеля на подающей линии газо провода Подсоедините пластиковый шланг к тест ниппелю и дождитесь полного выхода воздушной пробки из газовой магистрали о чем будет свиде тельствовать характерный запах газа После того как произведено удаление воздуха из магистрали снова затяните винт КОНТРОЛЬ УТЕЧКИ При проверке газовой магистрали на наличие утечки магнитный клапан дол жен быть закрыт Подсоедините мано метр к отверстию для измерения давле ния Ра на мультиблоке см рис По даваемое давление при испытании сис темы должно быть не выше чем 150 мБар При наличии какой либо утечки необходимо определить ее источник с помощью мыльной воды или специаль ного спрея и устранить зажигая соотвегствующие соединения после чего еще раз повторить проверку ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ Убедитесь в правильности подключения фаз и нейтрали Газовый кран магист рали должен быть закрыт Для предот вращения запирания пневм выкл дав ления газа он должен быть временно подключен После включения главного выключателя котла 83 при отрегули рованных термостатах начинается пе риод прсдв продувки 30 35 сск по окончании начинается предподжиговый период 0 5 2 5 сек устройство управ ления газом блокируется Магн клапан и эл мотор горелки будут отключены По окончании испытания восстановите подключение пневм выключателя газа М и 2 5 3 0
