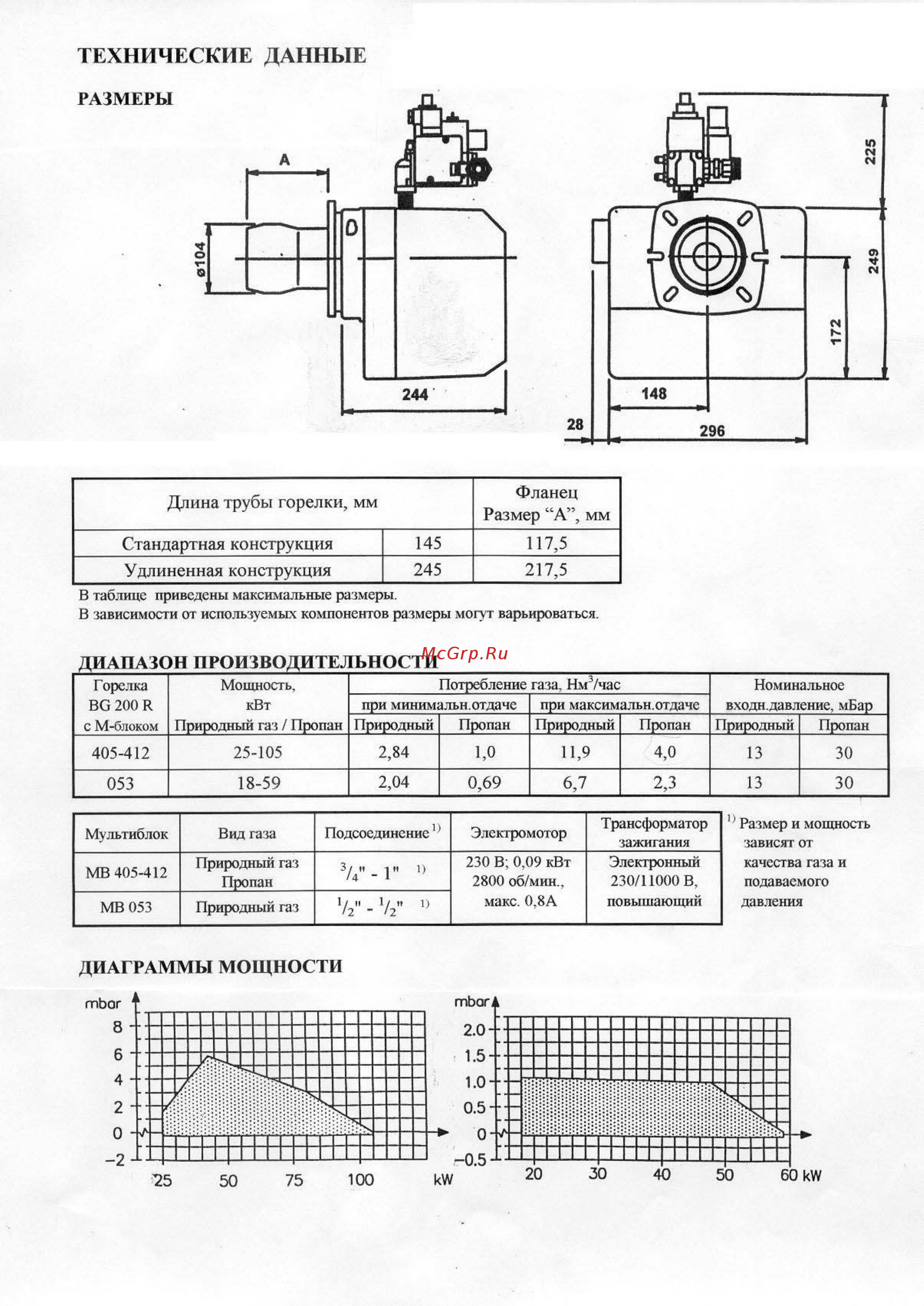

3 ТЕХНИЧЕСКИЕ ДАННЫЕ Фланец Размер А мм Длина трубы горелки мм С ан tap 1 ная конструкция 145 245 Удлиненная конструкция 117 5 217 5 В таблице приведены максимальные размеры В ависимости от используемых компонентов размеры могут варьироваться ДИАПАЗОН ПРОИЗВОДИТЕ ЯЬНОСТИ Потребление газа Нм3 час при максимальн отдаче при минимальн отдаче Природный Пропан Природный Пропан Горелка BG 200 R с М блском Мощность кВт Природный газ Пропал 405 412 25 105 2 84 1 0 11 9 4 0 13 30 053 18 59 2 04 0 69 6 7 2 3 13 30 Мультиблок Вид газа МВ 405 412 Природный газ Пропан МВ 053 Природный газ ДИАГРАММЫ МОЩНОСТИ Подсоединение1 3Д Г о 11 Электромотор 230 В 0 09 кВт 2800 об мин макс 0 8 А Трансформатор зажигания Электронный 230 11000 В повышающий Номинальное входа давление мБар Природный Пропан 11 Размер и мощность зависят от качества газа и подаваемого давления
