CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [10/59] Диапазоны pаботы
![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [10/59] Диапазоны pаботы](/views2/1433542/page10/bga.png)
M039150NF
11

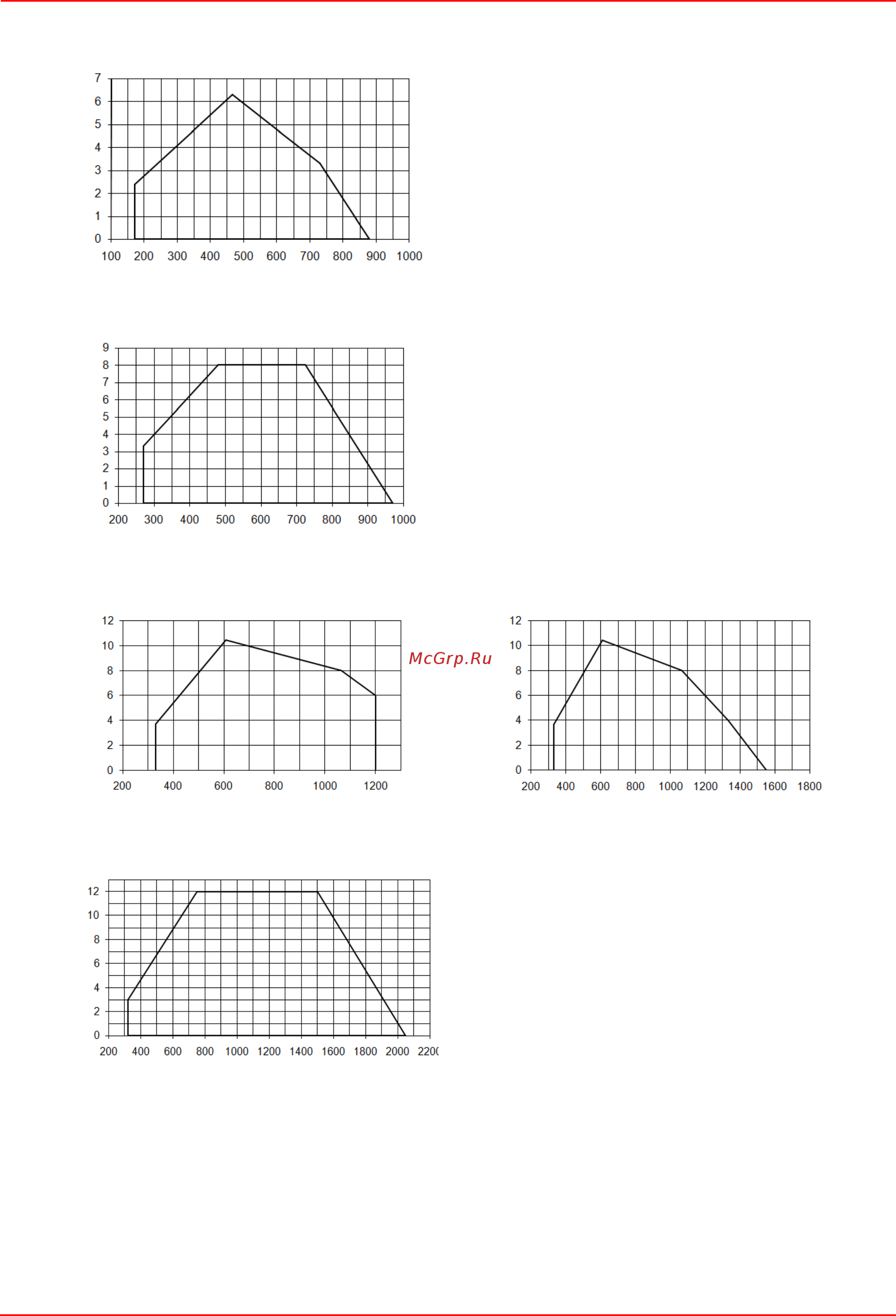

Диапазоны pаботы
Для получения мощности в ккал/ч, умножьте значение в кВт на 860. Эти данные относятся к стандартным условиям: при
атмосферном давлении в 1013 мбар и температуре окружающей среды в 15°C.
ПРЕДУПРЕЖДЕНИЕ: диапазон работы представляет собой диаграмму, которая отображает результаты, достигнутые на
заводе во время сертификации или лабораторных испытаний, но не представляет собой диапазон регулирования горелки.
Точка максимальной мощности на таком графике, обычно достигается при установке головы сгорания в положение "MAX" (см.
параграф "Регулирование головы сгорания"); а точка минимальной мощности, наоборот, при установке головы сгорания в
положение "MIN". Так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом, чтобы найти
правильный компромисс между топочной
мощностью и характеристиками теплогенератора, это вовсе не означает, что
действительная минимальная рабочая мощность будет соответствовать минимальной мощности, которая читается на
рабочем графике.
ДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP60
кВт
ДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP65
кВтkW
ДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP72 MG.AB.x.xx.A.0.xx
кВт
HP72 MG.AB.x.xx.A.1.xx
кВт
ДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HR73A MG.AB..1.xx
кВт
