CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [18/59] Дизельные насосы
![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [18/59] Дизельные насосы](/views2/1433542/page18/bg12.png)
M039150NF
19

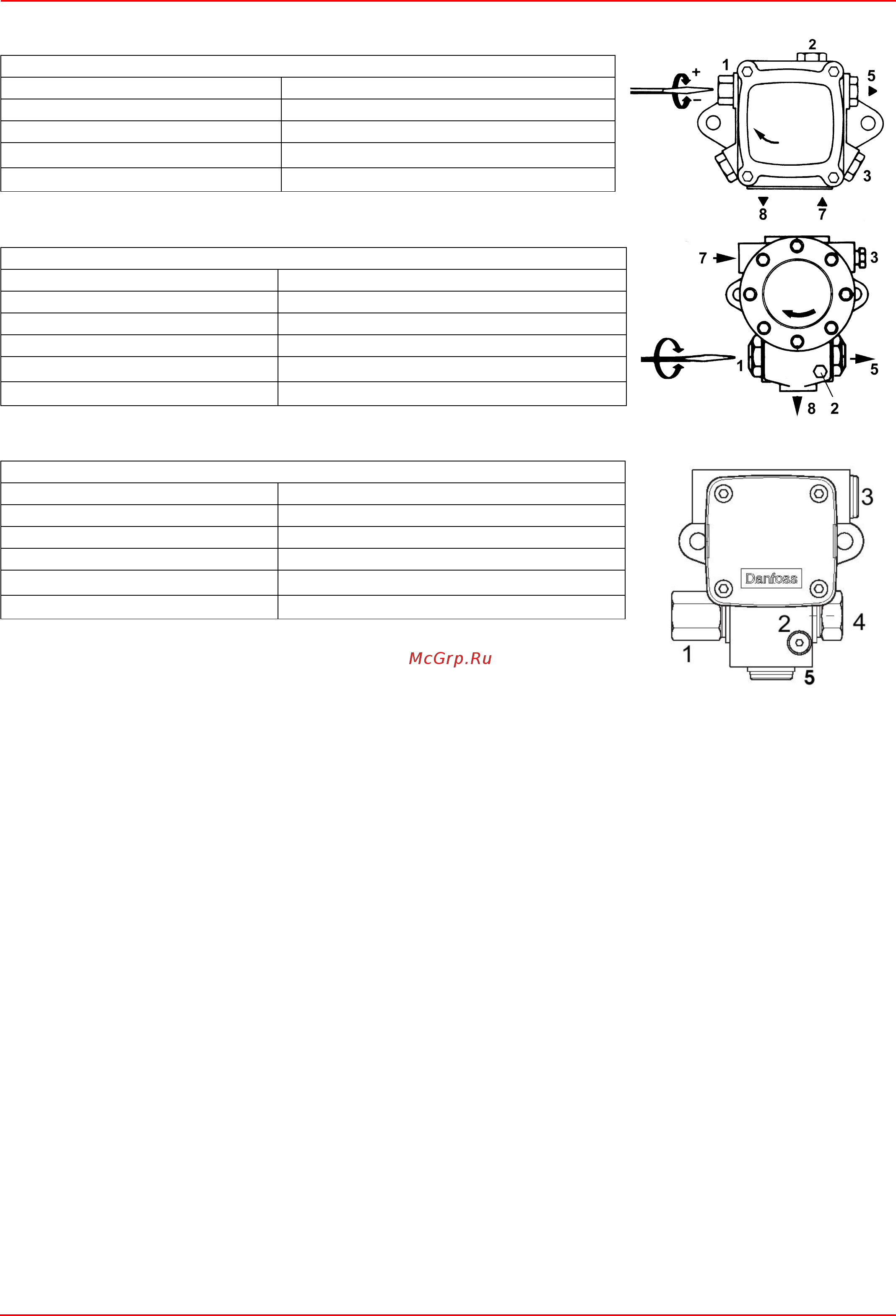

Дизельные насосы
Suntec AJ6
Диапазон вязкости 2 - 75 cСт
Температура топлива 60°C макс.
Давление на входе макс.2 бар
Давление на входе мин. - 0.45 бар во избежание образования газа
Скорость 3600 обор/макс
Suntec E7 1001
Вязкость топлива 2,8 ÷ 450 cСт
Температура топлива 0 ÷ 90°Cмакс.
Давление на входе макс.1,5 бар
Давление макс. на обратном ходе 1,5 бар
Давление мин. на входе - 0,45 бар во избежание образования газа
Скорость вращения 3600 обор/мин
Danfoss RSF41
Вязкость топлива 2,5 ÷ 450 cСт
Температура топлива -10 ÷ 120°C
Давление макс. на входе.4 бар
Давление макс. на обратном ходе 4 бар
Давление мин. на входе - 0,45 бар во избежание образования газа
Скорость вращения макс. 3600 обор/мин
Обозначения
SUNTEC AJ6
1) Регулятор давления
2) Штуцер манометра/
3) Штуцер ваккуметра
5) К форсунке
7) Всасывание
8) Обратный ход
Обозначения
SUNTEC E7
1) Регулятор давления
2) Штуцер манометра давления
насоса
3) Штуцер ваккуметра
4) К форсунке
5) Всасывание
6) Обратный ход
Обозначения
DANFOSS RSF41
1) Регулятор давления
2) Штуцер манометра давления
насоса
3) Всасывание
4) К форсунке
5) Обратный ход
Насос: Suntec E
Насос: Danfoss RSF
Рис. 17
