CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [39/59] Цикл работы дизельного контура
![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [39/59] Цикл работы дизельного контура](/views2/1433542/page39/bg27.png)
M039150NF
40

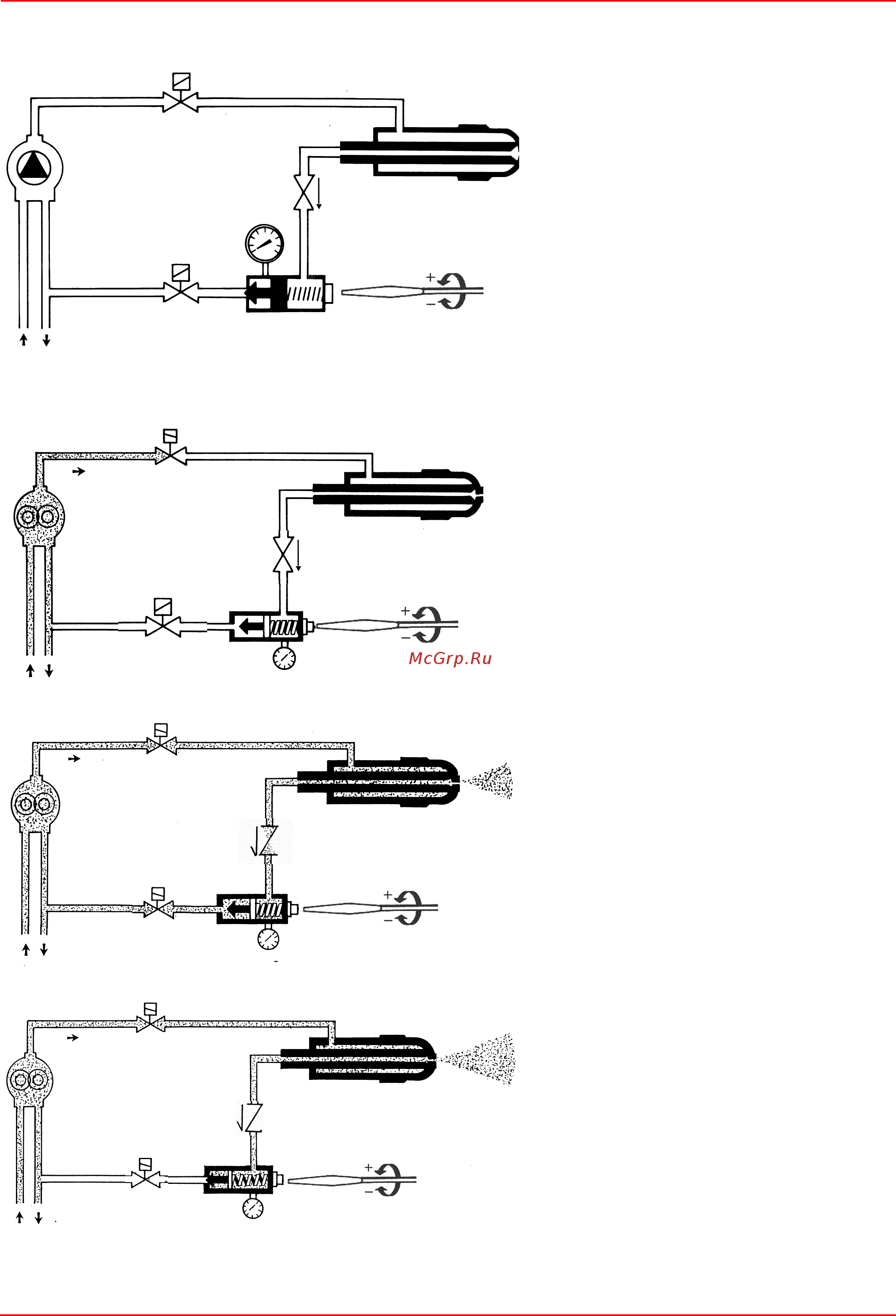

ЦИКЛ РАБОТЫ ДИЗЕЛЬНОГО КОНТУРА
Рис. 34
f
Рис. 35 - Предварительная вентиляция
Рис. 36 - Малое пламя
Рис. 37 - Большое пламя
Обозначения
1 Дизельный насос
2 Электроклапан дизельного топлива
3 Форсунка
4 Манометр
5 Регулятор давления
6 Обратный клапан
1
6
4
4
5
2
3
