CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [13/59] Подсоединение газовых рамп
![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [13/59] Подсоединение газовых рамп](/views2/1433542/page13/bgd.png)
M039150NF
14

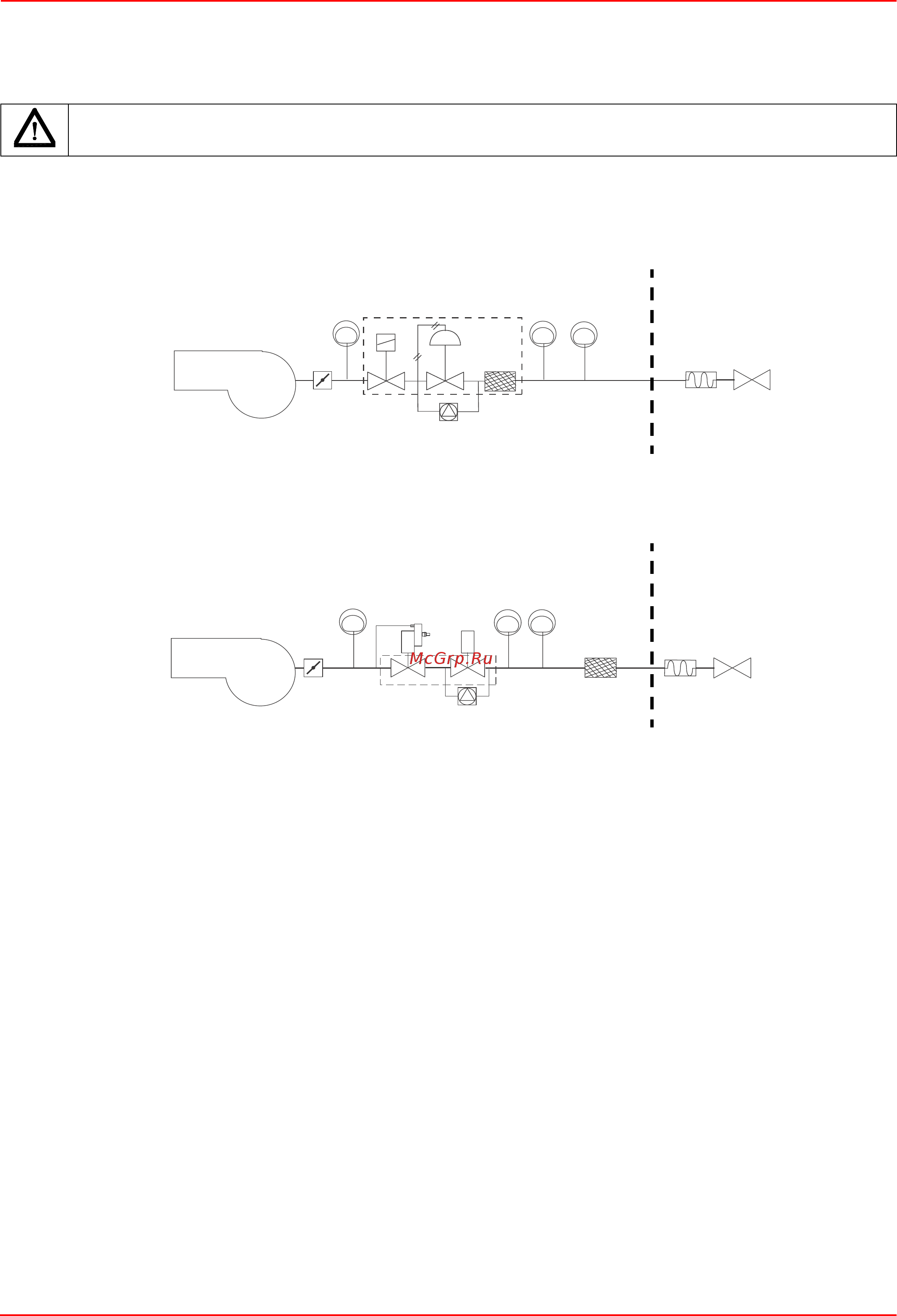

ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП
На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы
соответствуют нормам действующего законодательства.
.
Описание
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности
4 Реле максимального давления газа (опция*)
5 Реле минимального давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран
9 Группа клапанов DUNGS MULTIBLOC MB-DLE
10) Группа клапанов SIEMENS VGD
* Примечание: реле максимального давления может
устанавливаться или перед или после газовых клапанов, но всегда перед
дроссельным клапаном (см. схему - элемент 4).
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.
Газовая рампа 1
Газовая рампа с группой клапанов MB-DLE со встроенным стабилизатором давления газа + блок контроля герметичности
VPS504
Газовая рампа 2
Газовая
рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + блок контроля герметичности
VPS504
1
2
3
4
5
78
9
4
ЗАВОД-
ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
3
1
2
54
6
78
10
4
ЗАВОД-
ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
