M039150NF
17

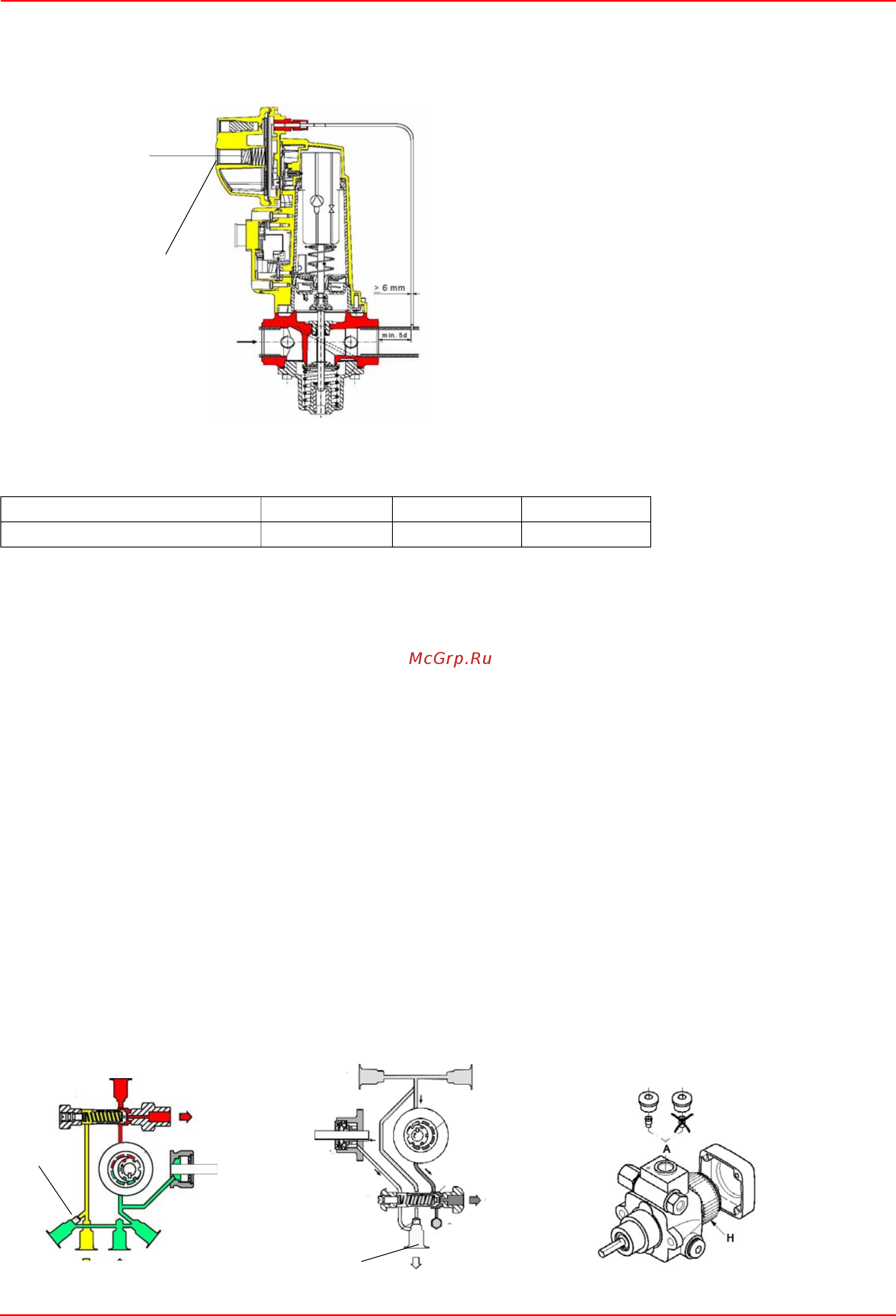

Диапазон регулирования давления
Диапазон регулирования давления, перед клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Гpуппа газовых клапанов SIEMENS VGD с исполнительныx механизом "SKP":
Гидравлический контур
Используемые насосы могут устанавливаться как в однотрубных системах, так и в двутрубных.
ОДНОТРУБНАЯ СИСТЕМА : используется одна труба, которая отходит с некоторого расстояния от дна емкости и достигает
входа на насос. От насоса, жидкое топливо под давлением подается на форсунку: одна часть выходит с форсунки, а остаток
топлива возвращается на насос. При этой
системе, если присутствует винт байпаса, его необходимо снять, а опционное
отверстие для обратного хода топлива на корпусе насоса, должно быть закрыто глухой заглушкой.
ДВУТРУБНАЯ СИСТЕМА: используется одна труба, которая соединяет емкость со штуцером на входе насоса, как в
однотрубной системе, и еще одна труба, которая от штуцера обратного хода топлива насоса
подсоединяется, в свою очередь,
к емкости. Весь излишек жидкого топлива возвращается, таким образом, в емкость: система, значит, может считаться
самосливной. Если присутствует внутренний байпас, то необходимо вставить винт в отверстие во избежание прохождения
воздуха и топлива через насос.
Горелки выходят с завода-изготовителя подготовленными к двутрубной системе подачи топлива. Возможна трансформация
для
подачи топлива с помощью однотрубной системы (рекомедуемая при гравитационной подаче), как это описано выше.
Для перехода с однотрубной системы на двутрубную, необходимо вставить винт байпаса, в соответствии с G (насос с
вращением против часовой стрелки - если смотреть на ось).
ВНИМАНИЕ: Изменение направления вращения насоса приведет к изменению всех подключений.
HP60 - HP65: Suntec AJ6
HP72: Suntec E7/ Danfoss RSF41
HP73AHR73A: Suntec TA2 / Danfoss KSM50
Исполнительный механизм "SKP"
Диапазон работы (мбар) 0 - 22 15 - 120 100 - 250
Цвет пружины нейтральный желтый красный
Suntec AJ6
SUNTEC E7 1001
DANFOSS RSF41
2
1
Обозначения
1 пружина
2 заглушка
G
G
