M039150NF
9

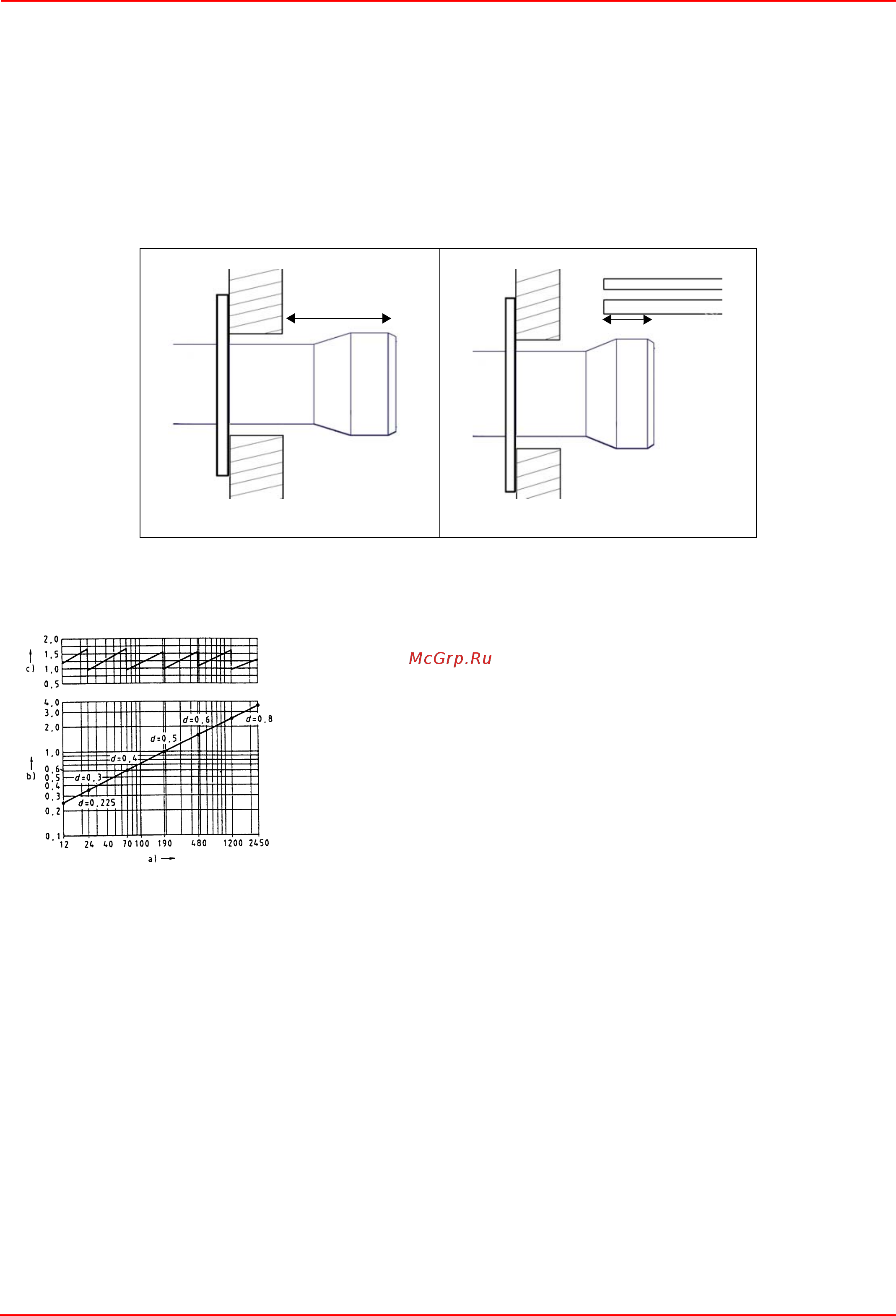

Подбор горелки к котлу
Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры которых
указаны на диаграммах . В случае, если горелка должна быть подсоединена к котлу с камерой сгорания меньшего диаметра или
меньшей длины, чем указано на диаграмме, свяжитесь с заводом-изготовителем, чтобы установить возможность монтажа горелки на
таком котле. Чтобы правильно подсоединить горелку к котлу, проверить тип сопла. Кроме того, проверить, что требуемая мощность и
давление в камере сгорания попадают в диапазон работы. В противном случае необходимо проконсультироваться на Заводе-
изготовителе для пересмотра выбора горелки. Для выбора длины сопла необходимо придерживаться инструкций завода-
изготовителя котлов. При отсутствии таковых нужно ориентироваться следующим образом:
z
Чугунные котлы, трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания
не более, чем на
Dist
= 100 мм. (Рис. 4)
z
Котлы с реверсивной топкой: в этом случае сопло должно входить в камеру сгорания на 50-100 мм., относительно плиты с трубной
связкой. (Рис. 5)
Длина сопел не всегда отвечает этим требованиям, поэтому может оказаться, что понадобится использовать распорную
деталь определенного размера, которая позволить соплу войти внутрь камеры сгорания на указанную выше длину; или же
придется изготовить сопло соответствующей для применения длины (связаться с производителем).
Рис. 4 Рис. 5
Рис. 6
Описание
a) Мощность кВт
b) Длина топки, м
c) Удельная тепловая нагрузка топки, кВт/м
3
d) Диаметр камеры сгорания, м
Рис. 6 - топки, в зависимости от отдаваемой мощности кВт.
Dist
Dm
