Примерные схемы систем подачи дизельного топлива
ПРИМЕЧАНИЕ: в системах с гравитационной подачей или с кольцевым контуром, установить автоматическое отсечное
устройство.

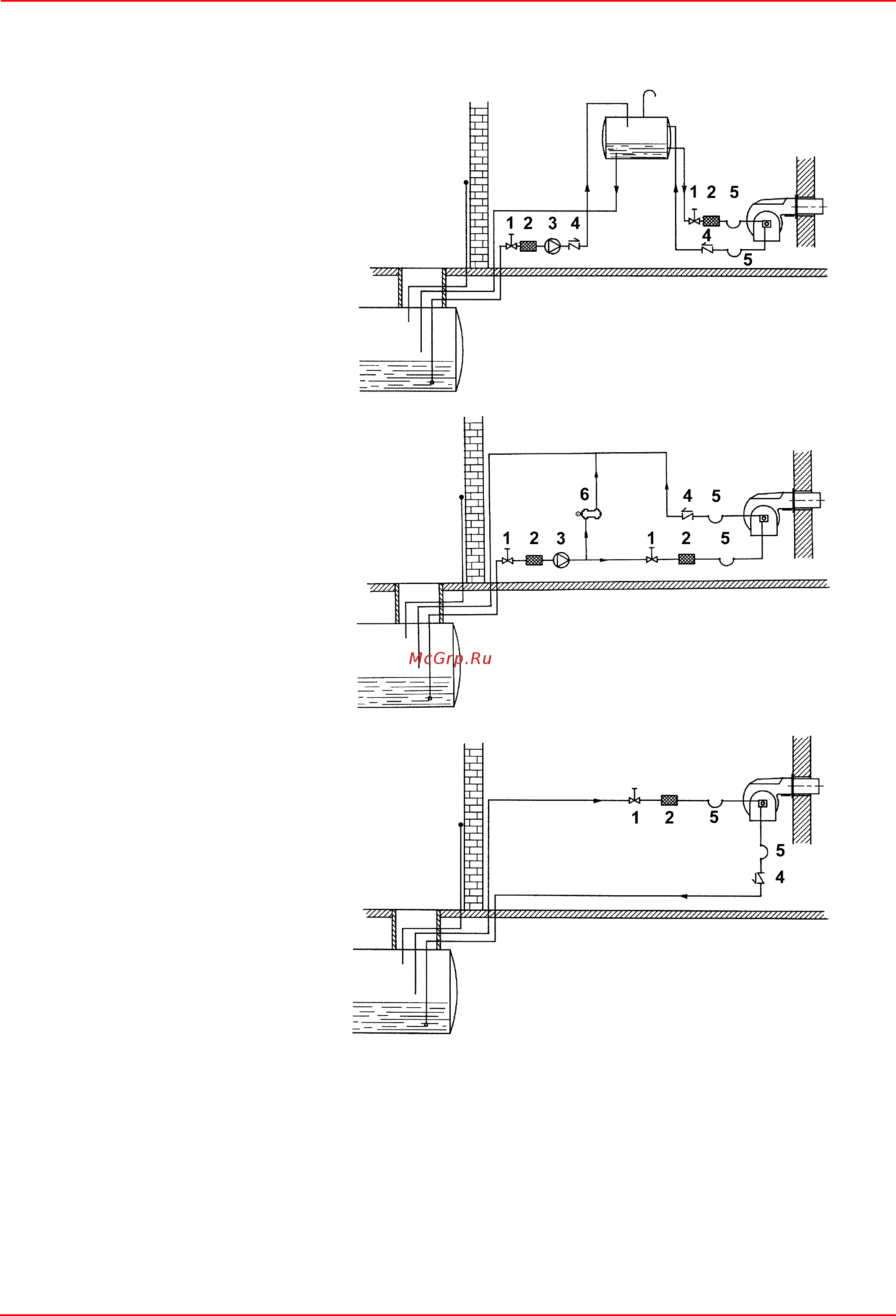

Рис. 18 - Контур подачи топлива под силой
гравитации
Рис. 19- - Кольцевой контур подачи топлива
Рис. 20- - Контур подачи топлива всасыванием
Описание
1 Ручной отсечной вентиль
2 Фильтр дизельный
3 Насос подачи дизельного топлива
4 Обратный клапан
5 Шланги для дизельного топлива
6 Клапан сброса воздуха
