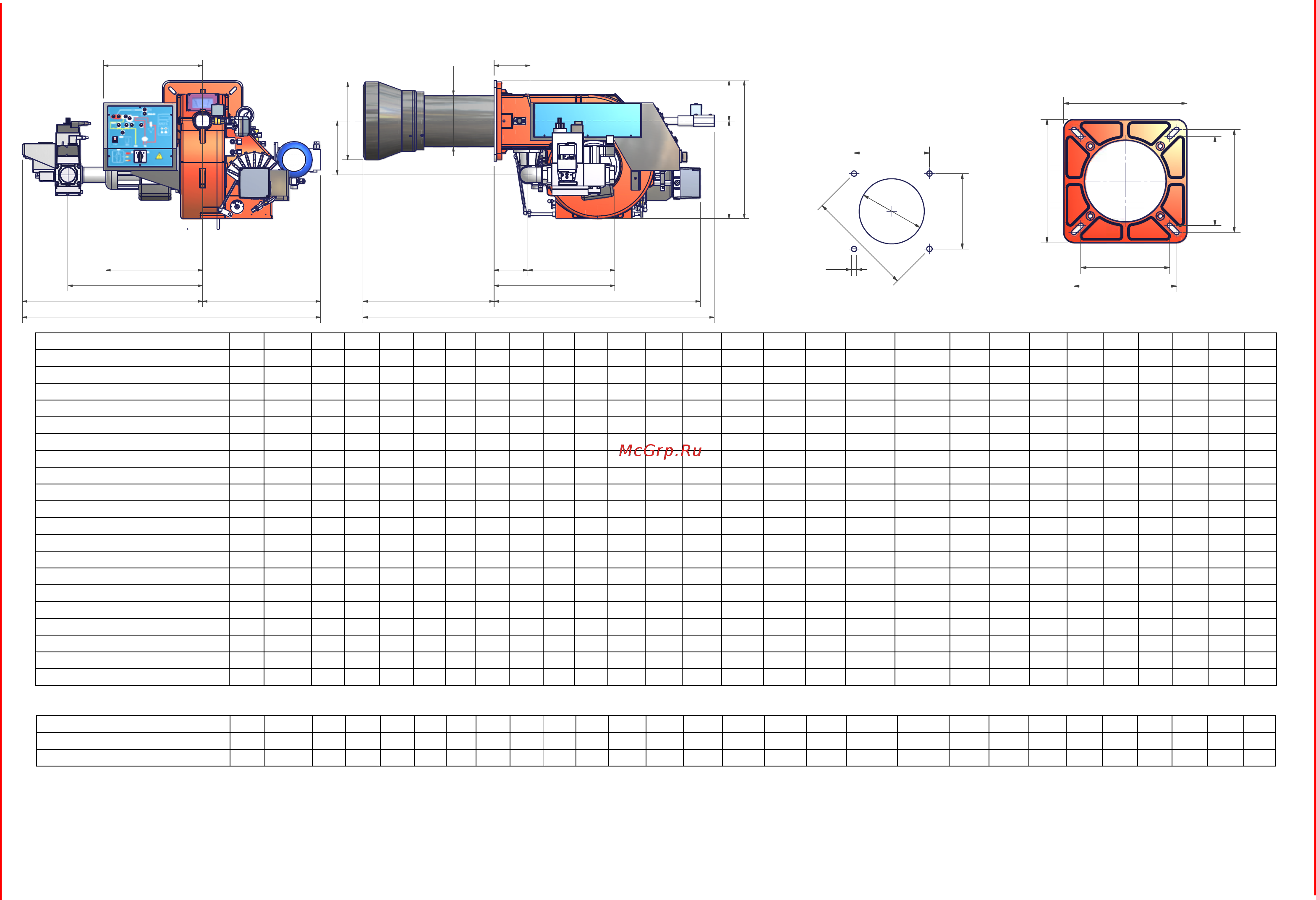

Габаpитные pазмеpы в мм
*DN = Диаметp группы клапанов
HP60 - HP72:
Между горелкой и котлом установить контрфланец. В качестве альтернативы выполнить отверстие Н меньшего размера, но большего размера, чем Y, и установить сопло изнутри
котла.
DN AS AA BS BB C CC D E F G H J K L M N O - min O - max P Q R S U V W Y Z
HP60 AB - 0.32 32 1115 99 379 314 736 362 930 500 430 240 280 210 240 344 M10 269 190 190 190 374 112 256 444 x 464 162 120
HP60 AB - 0.40 40 1115 99 379 314 736 362 930 500 430 240 280 210 240 344 M10 269 190 190 190 445 112 327 444 x 464 162 120
HP60 AB - 0.50 50 1115 99 379 314 736 362 930 500 430 240 280 210 240 344 M10 269 190 190 190 445 112 335 444 x 464 162 120
HP60 AB - 0.65 65 1115 99 379 314 736 362 1115 685 430 240 280 250 240 420 M10 269 190 190 190 845 112 403 540 313 540 162 120
HP65 AB - 0.32 32 1156 139 362 347 794 382 1042 588 454 240 280 208 300 376 M10 330 216 250 233 386 130 256 539 x 531 198 155
HP65 AB - 1.32 32 1156 139 362 347 794 382 1042 588 454 240 280 208 300 376 M10 330 216 250 233 386 130 256 539 x 531 198 155
HP65 AB - 0.40 40 1156 139 362 347 794 382 1022 584 454 240 280 208 300 376 M10 330 216 250 233 457 130 327 535 x 531 198 155
HP65 AB - 1.40 40 1156 139 362 347 794 382 1148 710 454 240 280 208 300 376 M10 330 216 250 233 457 130 327 535 x 531 198 155
HP65 AB - 0.50 50 1156 139 362 347 794 382 1022 568 454 240 280 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 198 155
HP65 AB - 1.50 50 1156 139 362 347 794 382 1148 694 454 240 280 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 198 155
HP65 AB - 0.65 65 1156 139 362 347 794 382 1120 568 454 240 280 208 300 376 M10 330 216 250 233 533 130 403 565 313 548 198 155
HP65 AB - 1.65 65 1156 139 362 347 794 382 1226 666 454 240 280 208 300 376 M10 330 216 250 233 533 130 403 565 313 548 198 155
HP72 AB - 0.40 40 1353 139 505 373 794 382 1022 584 454 300 340 208 300 376 M10 330 216 250 233 457 130 327 535 x 531 198 155
HP72 AB - 1.40 40 1353 139 505 373 794 382 1148 710 454 300 340 208 300 376 M10 330 216 250 233 457 130 327 535 x 531 198 155
HP72 AB - 0.50 50 1353 139 505 373 794 382 1022 772 454 300 340 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 198 155
HP72 AB - 1.50 50 1353 139 505 373 794 382 1148 694 454 300 340 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 198 155
HP72 AB - 0.65 65 1353 139 505 373 794 382 1120 666 454 300 340 273 300 393 M10 330 216 250 233 533 130 403 565 313 548 198 155
HP72 AB - 1.65 65 1353 139 505 373 794 382 1226 772 454 300 340 273 300 393 M10 330 216 250 233 533 130 403 565 313 548 198 155
HP72 AB - 0.80 80 1353 139 505 373 794 382 1120 666 454 300 340 273 300 407 M10 330 216 250 233 574 130 444 565 344 562 198 155
HP72 AB - 1.80 80 1353 139 505 373 794 382 1228 774 454 300 340 273 300 407 M10 330 216 250 233 574 130 444 565 344 562 198 155
HR73A AB - 1.50 50 1297 139 503 373 794 382 1148 694 454 254 270 208 300 376 M10 - 216 250 233 465 130 335 519 x 531 218 155
HR73A AB - 1.65 65 1297 139 503 373 794 382 1226 772 454 254 270 273 300 393 M10 - 216 250 233 533 130 403 565 313 548 218 155
HR73A AB - 1.80 80 1297 139 503 373 794 382 1228 774 454 254 270 273 300 407 M10 - 216 250 233 574 130 444 565 344 562 218 155
