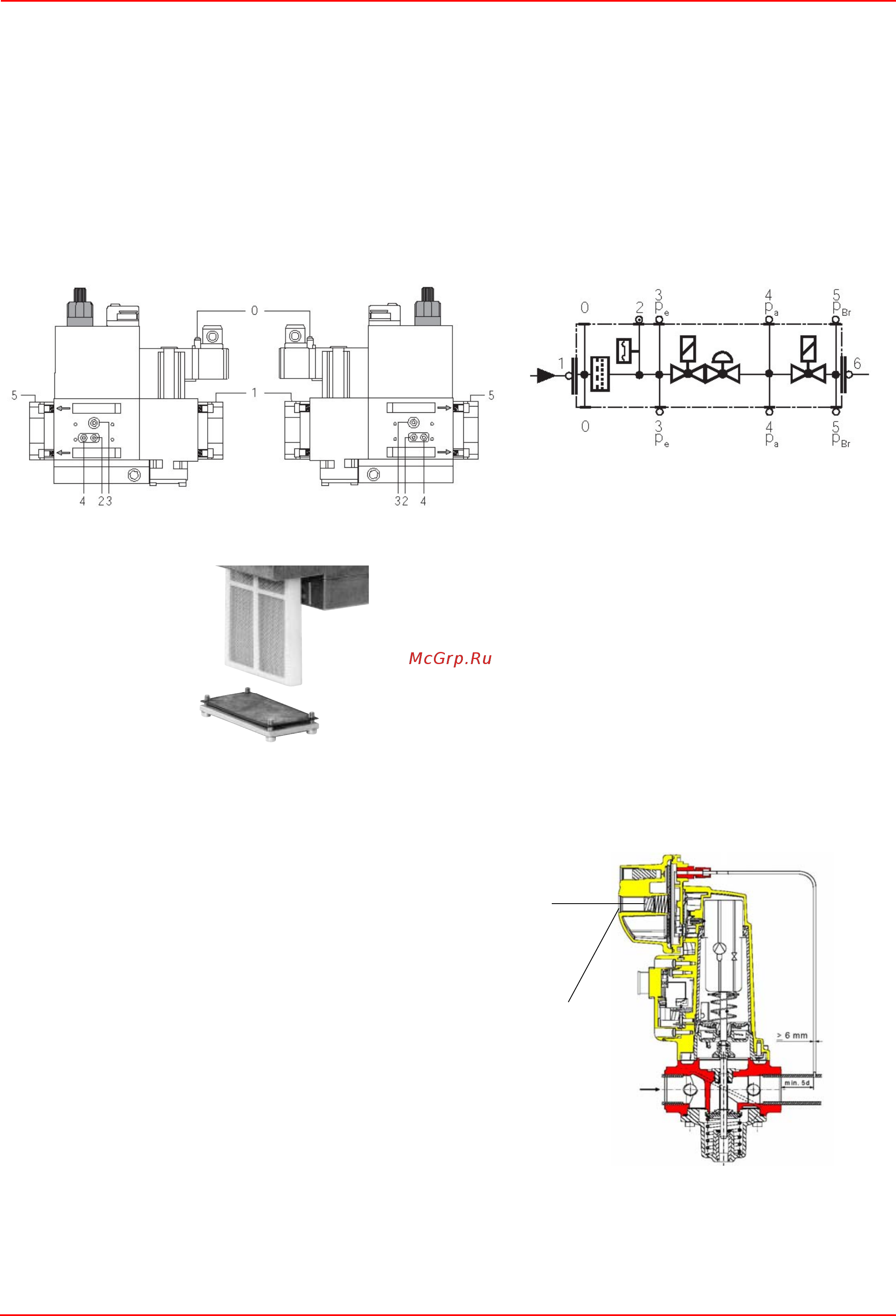

CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [43/59] Замена пружины клапанной группы
![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [43/59] Замена пружины клапанной группы](/views2/1433542/page43/bg2b.png)
M039150NF
44
Разборка фильтра DUNGS MB-DLE 415 - 420 B01 1” 1/2 - 2”
z Проверять фильтр по меньшей мере раз в год!
z Менять фильтр, если разница давления между точками 1 и 2 Δp> 10 мбар.
z Менять фильтр, если разница давления между точками 7 и 12 с момента последней проверки удвоилась.
Замена фильтра может выполняться без замены корпуса.
1 Прервать приток газа, закрывая ручной отсекающий кран.
2 Снять винты A ÷ D.
3 Заменить патрон фильтра Е.
4 Поставить на место корпус фильтра, завинтить и затянуть винты A÷D, не перетягивая.
5 Выполнить функциональную проверку герметичности, p
max.
= 360 мбар.
6 Обратить внимание на то, чтобы внутрь клапана не попадала грязь
Замена пружины клапанной группы
Рис. 38
Рис. 39
Рис. 40
B
A
C
D
E
1
3
Для того, чтобы заменить пружину, входящую в комплект клапанной
группы, действовать следующим образом:
1 Осторожно открутить защитный колпачок 1 и кольцо 2
2 Снять пружину "настройки номинального значения" 3 с корпуса 4
3 Заменить пружину 3.
4 Осторожно вставить пружину. Произвести монтаж правильно!
Вставить в корпус сначала часть пружины меньшего диаметра.
5 Вставить кольцо 2 в крышечку и закрутить
ее.
6 Приклеить маркировку с указанием пружины на идентификационной
табличке.
Исполнительный механизм "SKP"
