M039150NF
22
Схема монтажа трубопроводов дизельного топлива
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.
Схема злектpических подключений
Для выполнения подключений действуйте следующим образом:
1). Снимите крышку электрощита горелки, открутив стопорные винты;
2). Выполните электрические подсоединения к клеммной коробке питания МА и МС, в соответствии с нижеследующими
схемами (для горелок с/без печатными/х платами) и сверяясь с главой “Электрические схемы”;
3). Проверьте направление вращения двигателя вентилятора и двигателя насоса (см
. следующий параграф);
4). Установите на место крышку электрощита.
Подключить трехфазное питание на клеммы L1, L2, L3 и PE (заземление), значит провода фазы и нейтрали (Риснок) должны

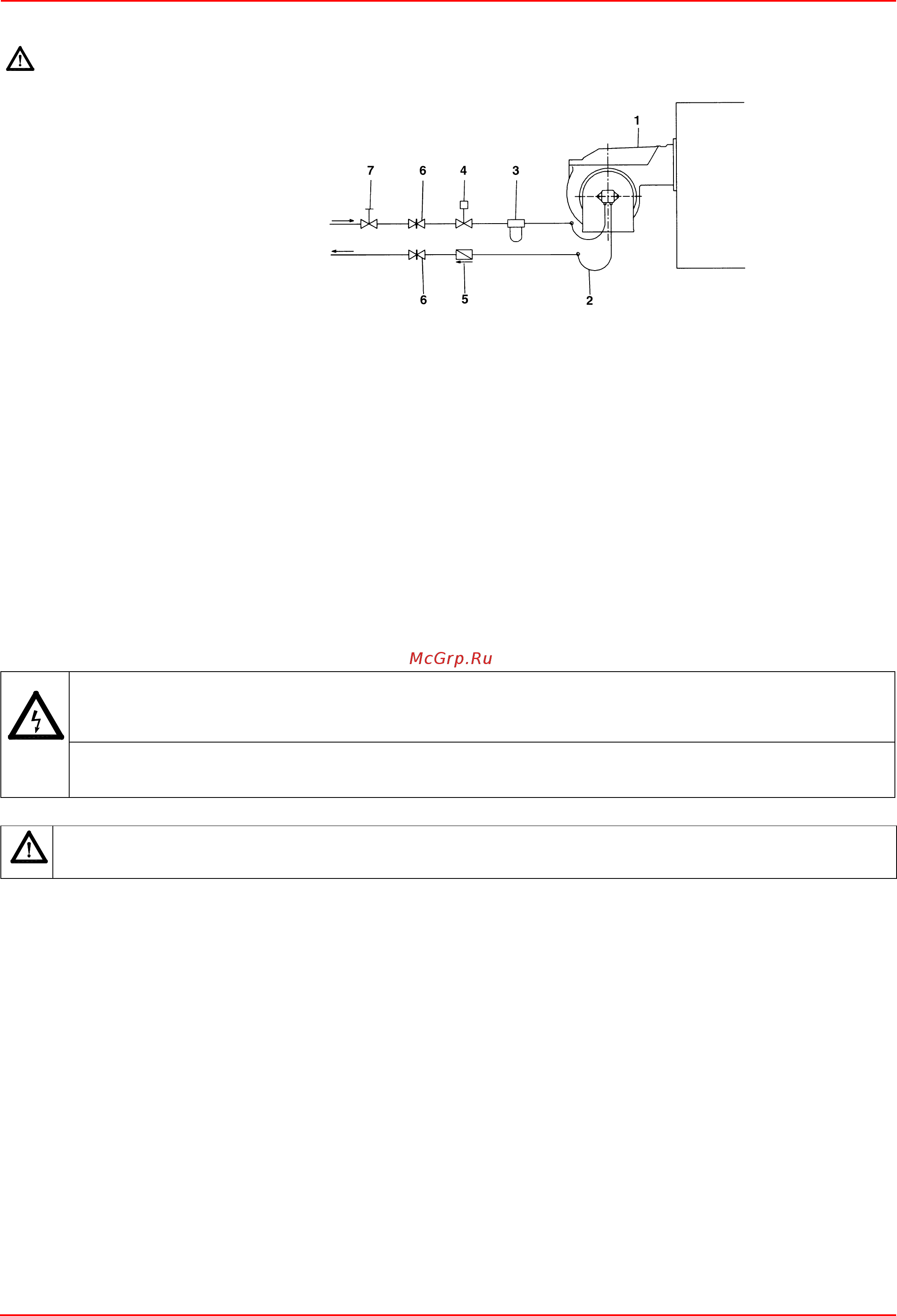

Рис. 21 - Двухтрубная система
В комплекте поставки предусмотрены фильтр и топливные шланги, вся часть оборудования, которая должна устанавливаться
перед фильтром и за шлангом обратного хода топлива, должна обеспечиваться потребителем. Для подсоединения топливных
шлангов прочитать соответствующий параграф.
Описание
1 Горелка
2 Гибкие шланги (в комплекте)
3 Топливный фильтр (в комплекте)
4 Автоматическое отсечное устройство (*)
5 Обратный клапан (*)
6 Затвор
7 Затвор быстрого закрытия (вне помещения, где находятся топливный
резервуар и котёл)
(*) Требуется в Италии, только в системах с
гравитационной, сифонной или принудительной
подачей. Если установленное устройство является
электроклапаном, установите таймер
для
задержки его закрытия. Прямое подсоединение
устройства автоматического отсечения топлива
(4), без таймера, может вывести насос из строя.
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде, чем выполнять
электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод заземления
длиннее проводов фазы и нейтрали.
От топливного резервуара
К топливному резервуару
