Сброс воздуха
В двутрубных системах сброс воздуха автоматический: он происходит через специальный паз, выполненный в поршне.
В однотрубных системах необходимо расслабить один из штуцеров для отбора давления на насосе и выпустить воздух из
системы.
Пpавила использования топливных насосов
z Если используется однотрубная система, убедиться в том, что внутри отверстия обратного хода топлива отсутствует
байпасный винт. Наличие этого винта может мешать нормальной работе насоса и может явиться причиной его
повреждения.
z Не добавлять в топливо разные присадки во избежание образования соединений, которые со временем могут отложиться
между зубьями зубчатого колеса и блокировать его.
z Заполнив цистерну, не включать горелку сразу, а подождать некоторое время для того, чтобы подвешенные в топливе
примеси успели осесть на дно цистерны и не всасывались насосом.
z При первом запуске насоса в эксплуатацию в случае, если предусмотрена работа вхолостую в течение разумного
времени (напр., при наличии длинного трубопровода всасывания, добавить смазочное масло в насос через штуцер
вакуумметра.
z Во время прикрепления вала двигателя к валу насоса, не оказывать бокового или осевого нажима на вал, во ибежание
чрезмерного износа соединительной муфты, повышения уровня шума, перегрузки зубчатого колеса от усилия.
z Наличие воздуха в трубопроводах не допускается. В связи с этим использование приспособлений быстрого соединения
не рекомендуется. Использовать резьбовые или механические уплотнительные фитинги. Закупорить соединительные
резьбы, колена и точки соединения съемным уплотнением подходящего типа. Свести к необходимому минимуму
количество сцеплений, поскольку они все являются потенциальными источниками утечек.
z Не допускается использование Тефлона для соединения шлангов всасывания, подачи и обратного хода, во избежание
попадания в систему частиц этого материала, которые осядают на фильтрах насоса и форсунки, уменьшая
эффективность их работы. Рекомендуется использовать уплотнительные резиновые кольца OR или механические
уплотнители (стрельчатые и кольцевые медные и алюминиевые прокладки).
z Рекомендуется установить внешний фильтр в трубопроводе всасывания перед насосом.

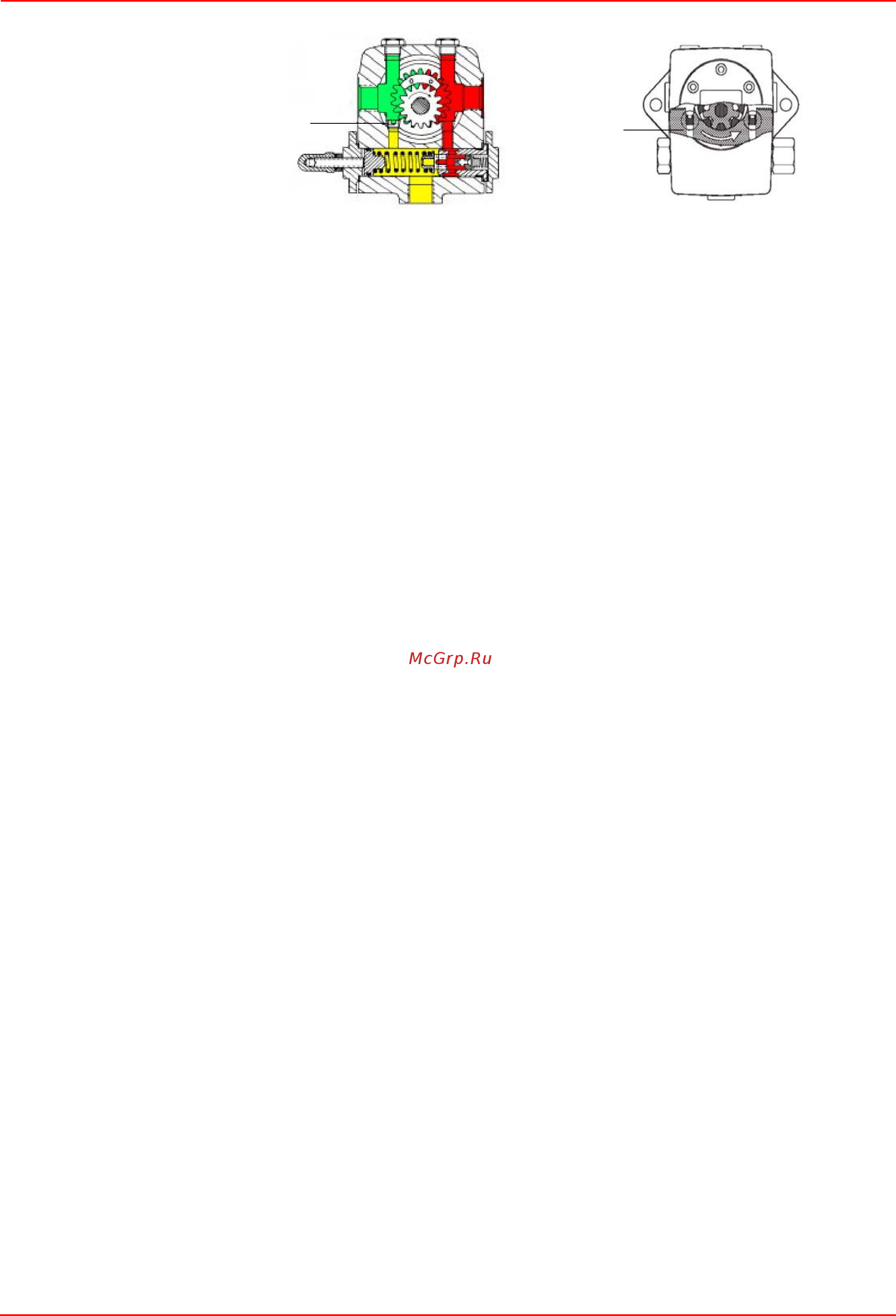

Suntec TA
Danfoss KSM..
G
G
